小型立式砂带磨削打磨设备结构

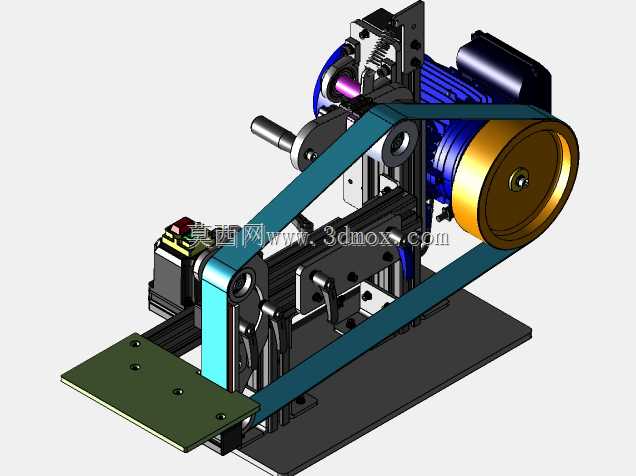

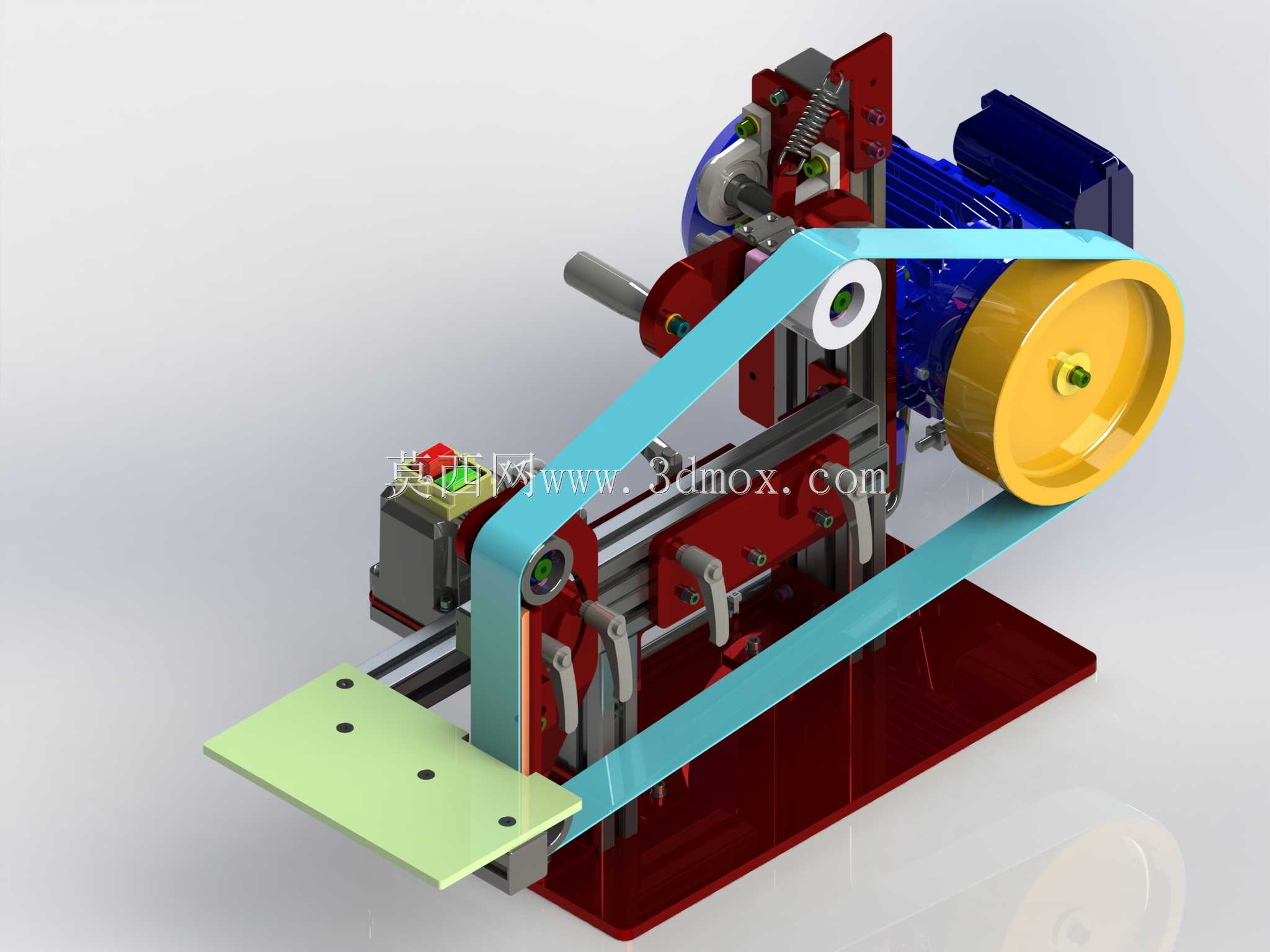

　　这款小型砂带磨削设备，主承载框架采用标准工业铝型材搭建，这类型材的T型槽结构能省去大量焊接工序，所有安装位置都可通过槽内螺母灵活调整，后期维护更换易损件时，不需要对主体结构做破坏性拆解，适配小作坊、机修车间、五金加工工位的零散打磨需求，不管是小型五金零件去毛刺、焊缝打磨，还是刀具开刃、金属工件表面除锈抛光，都能通过调整接触轮位置、更换不同目数砂带适配不同加工要求。设备的主动轮直接和1.5kW动力电机输出端连接，省去了额外的传动减速结构，动力传递损耗更低，启动后砂带线速度稳定，不会因为负载小幅波动出现转速骤降的问题，主动轮外侧做了动平衡处理，高速运转时整机振动幅度控制在极小范围，固定在工作台面上使用时不会出现明显位移。

　　张紧结构采用弹簧辅助的手动调节设计，更换砂带时只需要扳动张紧手柄就能快速松开砂带，更换完成后松开手柄，弹簧会自动提供稳定张紧力，避免砂带运转时出现跑偏、打滑的问题，张紧行程预留了足够余量，适配周长1800mm、宽度50mm的常规环形砂带，市面上同规格的不同粒度砂带都能直接安装使用，不需要额外定制配件。设备的接触支撑板采用可更换式平板结构，最初设计的小尺寸支撑板在测试时发现，打磨大平面工件时支撑面积不足，容易出现工件表面打磨不均匀的问题，后续迭代时加大了支撑板尺寸，支撑板通过螺栓固定在型材滑座上，滑座可沿型材导轨前后调整位置，能根据加工需求调整接触面积，做平面打磨时让支撑板和砂带背面完全贴合，保证打磨平面度；

　　做异形件打磨时可将支撑板后移，利用砂带的柔性接触弧面打磨圆弧、不规则轮廓。所有钣金结构件都采用激光切割成型，折弯精度控制在±0.1mm范围内，安装孔位完全匹配铝型材的安装槽距，组装时不需要二次打孔修配，所有紧固件都采用标准公制规格，螺母、螺栓、垫圈都为市面通用件，后期丢失损坏后可直接采购替换，不需要专门定制异形件。电气控制部分采用带过载保护的电磁开关，搭配标准工业电源插头，接入230V民用工业混合供电回路即可使用，开关安装在设备前端操作侧，操作人员站在工位上伸手就能完成启停操作，紧急情况下可快速切断电源，开关本身带防水防尘罩，打磨产生的金属粉尘不会进入开关内部造成接触不良。设备的整体安装底座采用加厚钢板折弯焊接而成，

　　底部预留了四个固定安装孔，可通过膨胀螺栓固定在水泥地面，也可通过压块固定在标准工业工作台上，底座的重心经过优化，电机等重型部件都布置在底座靠后位置，前端打磨工位施加压力时整机不会出现前倾翘边的问题。整机横向安装边界控制在600mm以内，纵向深度不超过400mm，高度方向在电机安装到位后总高不超过500mm，占用工作台面积极小，哪怕是空间紧凑的个体加工户工位也能轻松布置，不需要预留太大的安装操作空间。从动轮部分采用带密封轴承的滚轮结构，滚轮外圈做了包胶处理，既能增加和砂带的摩擦力，又能避免砂带边缘被硬轮缘磨损，延长砂带使用寿命，从动轮的轴座上带有微调螺丝，可调整轮体的平行度，当砂带出现往一侧跑偏的情况时，只需要微调两侧螺丝就能让砂带回到居中位置，不需要拆解整个轮组。这款设备没有采用复杂的焊接结构，所有部件都是通过标准紧固件连接，哪怕是没有太多机械组装经验的操作人员，对照装配关系也能完成整机组装，后期如果需要调整砂带角度、增加工作台附件，都可以利用铝型材的槽位扩展安装，不需要对主体结构做大幅改动，适配多场景的灵活加工需求。
