棒料自动分料送料机构结构设计

　　这套棒料自动分料送料机构，主要面向小直径圆柱类零件的自动化加工上料场景，常见于小五金件车削加工、紧固件冷镦前置上料、细长轴类零件磨削上料等工位，替代传统人工排料上料的重复劳作，适配盘类、轴类等回转体毛坯的单支分离送料需求，可直接对接加工设备的进料轨道，实现料仓储料到工位送料的全流程自动衔接。

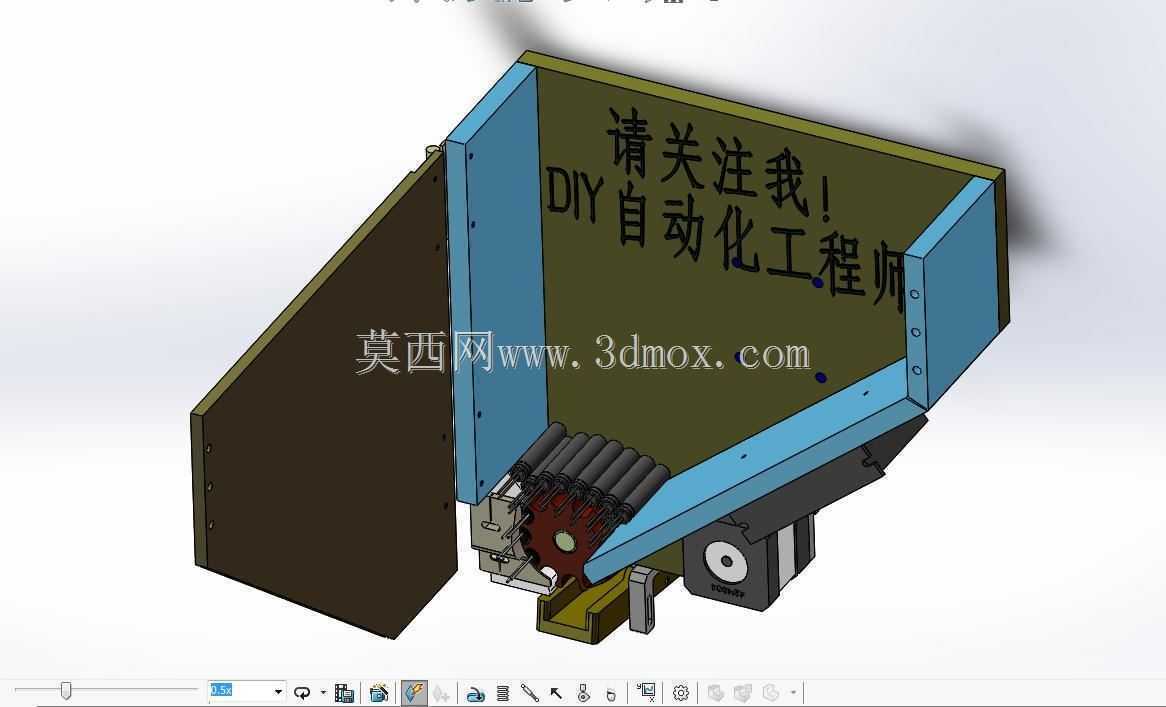

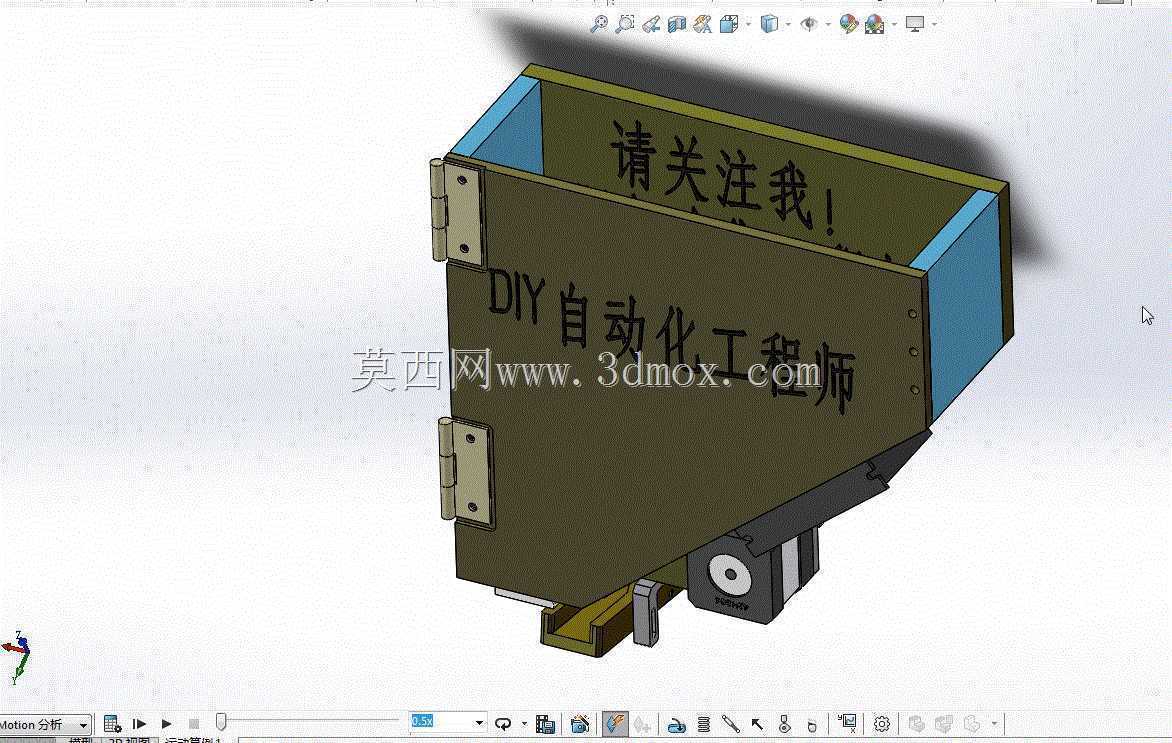

　　从结构布局来看，整体采用斜置料仓搭配侧置拨料轮的组合形式，料仓侧板采用折弯钣金拼焊结构，两侧板通过螺栓连接形成储料容腔，料仓底板设置15度倾斜角，依靠棒料自身重力实现物料向拨料侧的自动补料，无需额外设置推料动力组件，简化了整体驱动链路。料仓内侧贴附高分子耐磨衬板，降低棒料滚落过程中对钣金仓体的磨损，同时减少棒料表面的磕碰划伤，适配表面质量要求较高的精加工毛坯上料场景。料仓的有效储料容积可根据棒料长度调整侧板间距，常规适配长度50-200mm、直径3-12mm的圆柱棒料，单次储料量可达120-180支，可满足单台加工设备1.5-2小时的连续生产供料需求，减少人工补料频次。

　　核心拨料组件安装在料仓低位出料侧，采用带弧形卡槽的拨料轮结构，拨料轮圆周均匀开设6个与棒料直径匹配的弧形卡槽，卡槽深度设置为棒料直径的0.6倍，既保证单支棒料能稳定卡入卡槽，又能避免多支棒料同时卡入造成卡料故障。拨料轮通过键连接固定在驱动轴上，驱动轴一端搭配42系列步进电机提供旋转动力，电机输出端设置行星减速箱，将输出转速控制在15-30rpm区间，匹配加工设备的生产节拍，可通过脉冲信号调整拨料速度，适配不同加工周期的工位需求。拨料轮侧方设置弹性压料板，压料板通过扭簧铰接在仓体侧板上，压料面始终贴合拨料轮外缘，在拨料轮转位时阻挡多余棒料进入卡槽，同时在棒料卡入不到位时提供柔性避让空间，避免硬接触造成的零件变形或机构卡死。

　　出料轨道采用倾斜式溜槽结构，溜槽宽度比棒料直径大1.5mm，保证棒料能顺畅滑落同时不会出现叠料、歪料情况，溜槽末端设置挡料定位块，当拨料轮将单支棒料带出储料仓后，棒料沿自身重力方向落入溜槽，最终滑至末端定位位置，等待外接取料机构或直接对接加工主轴进料口。溜槽侧壁开设观察缺口，方便运维人员直接观察出料状态，出现卡料时可快速通过缺口疏通，无需整体拆解料仓结构。

　　安装边界方面，整套机构的安装底座采用6mm厚钢板折弯成型，底座上开设4个长圆形安装孔，孔位间距适配常见的铝型材工作台、加工设备侧装支架的安装尺寸，可直接通过T型螺栓固定在设备机架上，整体安装占用空间为长320mm、宽220mm、高280mm，不会占用过多工位周边的操作空间。驱动电机的接线端设置在机构侧方的走线槽内，所有动力线、信号线沿走线槽排布，避免棒料滚落过程中剐蹭线路造成绝缘层破损。

　　设计过程中针对常见的棒料上料卡料问题做了专项优化，一是在料仓靠近拨料轮的位置设置了分流挡条，挡条与拨料轮外缘的间隙调整为1.2倍棒料直径，避免棒料在拨料口处堆积形成架桥；二是拨料轮的卡槽边缘做了R2圆角过渡，减少棒料卡入时的卡滞阻力，即使棒料直径存在±0.2mm的尺寸公差，也能顺利卡入卡槽完成分料；三是在驱动轴端设置了扭矩限制器，当出现异物卡入拨料轮造成负载过大时，扭矩限制器会自动打滑并触发停机信号，避免电机堵转烧毁或机构零件变形损坏。

　　这套机构没有采用复杂的气动或液压驱动组件，仅靠单电机配合重力补料结构实现全功能，整体零部件数量少，钣金件占比超过60%，加工制造成本较低，后期维护时仅需定期检查拨料轮卡槽磨损情况、更换耐磨衬板即可，运维难度低，适合中小型加工车间做单机自动化改造使用，可直接替换原有振动盘上料机构，相比振动盘的工作噪音更低，对棒料表面的损伤更小，尤其适合易划伤、易变形的细长棒料上料场景。在实际适配时，仅需根据棒料直径更换对应卡槽尺寸的拨料轮、调整溜槽宽度，即可快速适配不同规格的棒料上料需求，换型调整时间不超过15分钟，能满足多品种小批量的柔性生产需求。机构的所有外露钣金边缘均做了折边钝化处理，没有尖锐毛刺，避免操作人员补料时被割伤，符合机械设备的安全设计规范。
