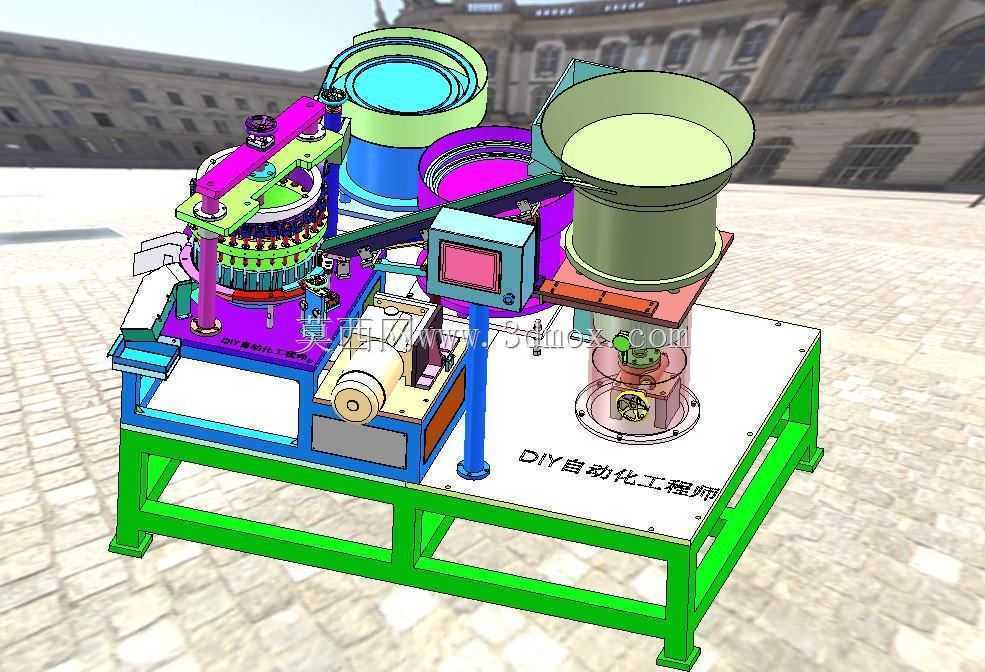

双振动盘供料式高速零件组装设备结构

　　这套组装设备主要面向小尺寸五金、电子插接件、塑胶卡扣类零件的自动化装配工序，常见于3C电子配件、小五金紧固件、文具配件等行业的批量生产场景，适配需要将两种或以上散料零件完成压合、扣接、嵌装的装配需求，可直接对接前端注塑机、冲压机床的出料端，也可独立作为产线中段的装配工位使用，替代传统人工逐件取料对位的作业模式，单工位节拍可适配每分钟数十件的连续生产需求。设备整体采用方通焊接机架作为承载基础，机架底部预留脚轮安装位与可调支撑脚接口，方便产线布局调整时的移位与调平，机架台面采用整块钢板加工，所有功能组件均通过螺栓锁紧固定在台面上，台面下方预留电气元件、气动阀组的安装空间，侧面预留走线槽与气源接口的安装位，

　　整体安装边界可适配常规车间产线的工位间距，不需要额外做地基处理即可完成部署。设备的供料部分采用两套振动盘直振送料结构，大直径振动盘负责主壳体类零件的排序送料，小直径振动盘负责嵌装小零件的排序输出，两套送料轨道末端均设置来料检测位与挡料分料结构，可根据转盘工位的运转节奏逐件输出零件，避免叠料、卡料导致的工位停机。核心装配工位采用多工位转盘式结构，转盘周边均匀分布零件定位治具，治具根据待装配零件的外形做仿形定位设计，保证零件放置后的位置精度满足装配公差要求，转盘通过间歇分割器驱动，每次转动的定位精度可控制在零点零几毫米级别，保证每个工位停留时的位置一致性。转盘周边依次布置上料工位、零件装配工位、压合工位、成品检测工位与出料工位，

　　其中上料工位通过直振轨道将零件送入治具定位槽，装配工位通过取料结构将小直径振动盘送出的嵌件取放至主零件的装配位，压合工位采用带导向的压头结构，将嵌件压装到位，压合行程与压力可通过调压阀与行程开关调整，适配不同过盈量的装配需求，检测工位通过对射光纤检测零件是否装配到位、是否存在缺件漏装问题，不合格品在出料工位通过气嘴吹入不合格品收集盒，合格品则顺着出料滑道流入成品收集箱。设备的操作面板设置在机架侧方的悬臂支架上，面板上集成启动、停止、急停按钮与参数调整界面，操作人员可站在设备正面完成参数设置、异常处理与日常维护，设备的所有运动部件外侧均设置透明亚克力防护罩，防护罩预留检修门并安装安全联锁开关，门打开时设备自动停止运转，

　　避免调试或清理卡料时的安全隐患。设计过程中针对振动盘的运行震动问题，在振动盘安装座与机架台面之间加装减震垫，减少震动传递对转盘定位精度的影响；直振送料轨道的出料高度与转盘治具的接料高度做齐平设计，减少零件落料时的弹跳偏移；所有气动管路均沿机架内侧的线槽排布，避免管路外露被零件剐蹭损坏；电气线路与气动管路分槽布置，减少信号干扰风险。设备的易损件如分料挡块、压合头均采用快拆式安装结构，不需要拆卸周边组件即可完成更换，减少日常维护的停机时间；治具部分采用可更换设计，更换不同产品的治具并调整振动盘送料轨道参数后，即可适配同类型不同规格零件的装配需求，提升设备的通用适配性。
