立式气动送料点焊组合工装结构设计

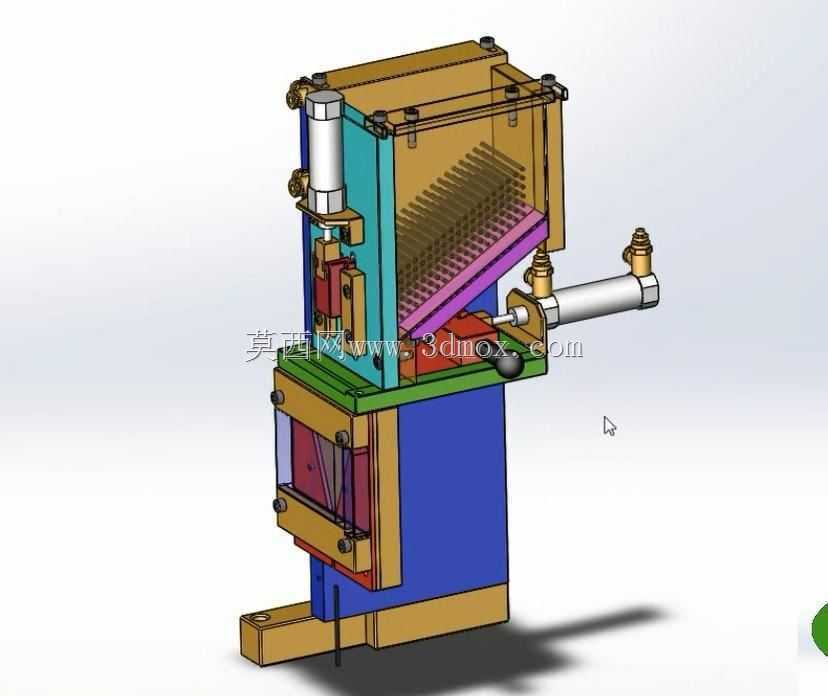

　　这套立式结构的焊装组合工装，主要面向小型五金件、薄金属片类零件的电阻点焊工序场景，常见于电子五金配件、小型冲压件加工车间的单工位焊装作业，适配小批量多品类的零件焊接需求，可直接安装在标准焊装工作台台面使用，无需额外搭建大型机架基础。从结构布局来看，整体采用立式立柱承载设计，底部设置带安装孔的L型固定底座，底座预留的四个φ8.5安装孔可配合T型螺栓直接固定在标准铝型材工作台或钢板工作台上，安装边界控制在宽度180mm、深度220mm范围内，整体高度控制在380mm，不会占用过多工位空间，适配单人操作的工位布局。工装的功能模块分为三个独立单元，最上方为待焊工件储料仓，采用倾斜式导槽设计，导槽角度设置为32度，依靠工件自重实现逐件送料，

　　导槽内部宽度可根据待焊工件的外形尺寸调整侧挡板位置，适配长度30-80mm、宽度10-30mm、厚度0.3-1.2mm的薄片状金属工件，储料仓单次可容纳约60件待焊工件，减少操作人员频繁上料的频次。中部为点焊执行单元，集成了垂直布置的气动压头与下电极固定座，压头行程设置为40mm，采用直径20mm的标准迷你气缸驱动，压头端部设置绝缘隔套，避免焊接电流分流影响焊接质量，下电极座采用紫铜材质加工，预留电极修磨的拆卸空间，电极更换时无需拆解整个工装主体，仅需松开侧面紧定螺钉即可完成电极更换。侧方布置的水平气动送料机构，负责将储料仓滑落的待焊工件推送至焊接工位，气缸行程设置为60mm，推送块端部设置聚氨酯缓冲垫，避免推送过程中刮伤工件表面，

　　推送到位后触发磁性开关信号，垂直压头自动下压完成焊接动作，焊接完成后压头回位，推送块将下一件待焊工件推入工位的同时，将焊好的工件从出料斜面推出工装，落入下方的成品收集盒内。设计过程中重点考虑了工位操作的安全性，所有气动管路均布置在立柱内部的走线槽内，避免管路外露被工件剐蹭造成破损，焊接区域的侧面设置透明亚克力防护挡板，可阻挡焊接过程中产生的飞溅物，同时不影响操作人员观察焊接状态。工装的气动回路采用标准两位五通电磁阀控制，可直接接入车间现有0.5-0.7MPa的压缩空气气源，无需额外配置增压设备，电磁阀的控制信号可对接标准脚踏开关，操作人员踩下脚踏即可完成单次焊接循环，也可接入自动生产线的PLC信号实现连续自动作业。

　　结构件的加工工艺方面，承载立柱采用45号钢板焊接后时效处理，避免长期使用出现结构变形，所有活动配合面均设置自润滑铜套，减少气缸动作过程中的磨损，延长工装的维护周期，日常维护仅需定期给导杆涂抹少量润滑脂，检查电极磨损情况即可，无需复杂的保养流程。针对不同规格工件的适配需求，储料仓的侧挡板、推送块、下电极座均设计为可快速更换的模块化结构，更换不同工件生产时，仅需更换这三个零件，调整气缸行程限位即可完成换型，单批次换型时间可控制在10分钟以内，适配小批量生产的快速换产需求。出料斜面的角度设置为25度，焊完成品可依靠自重滑落，不会在工装内部卡滞，斜面表面粘贴聚四氟乙烯薄板，减少工件滑落过程中的表面划伤，保证成品外观质量。
