转盘式多工位自动送料装配设备结构

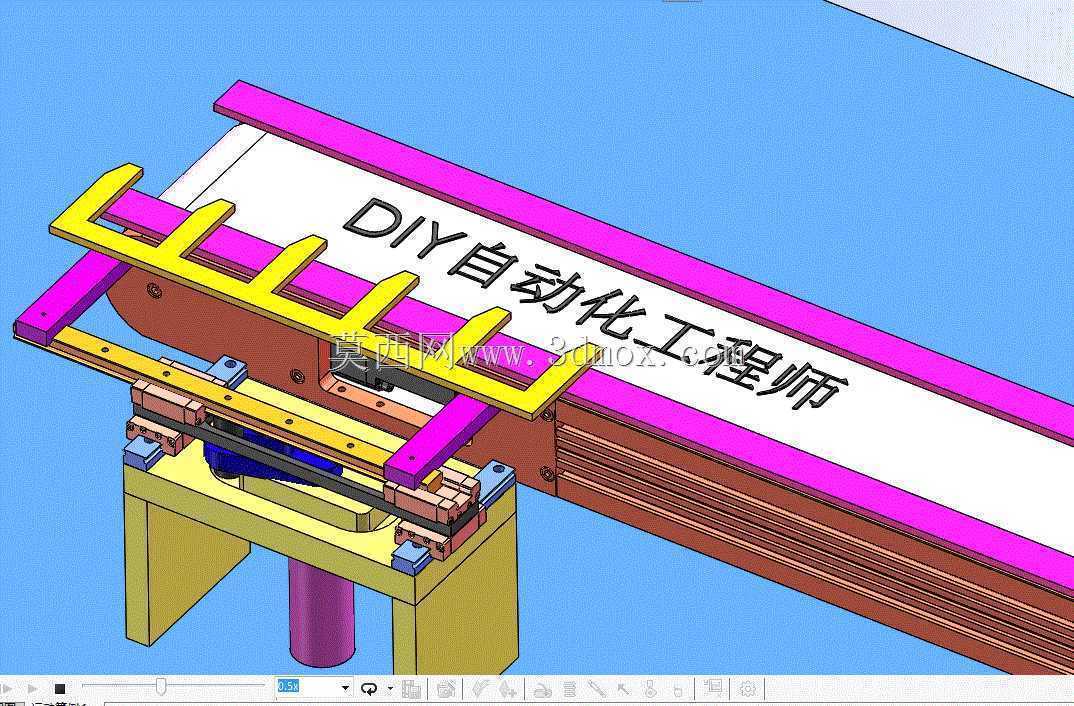

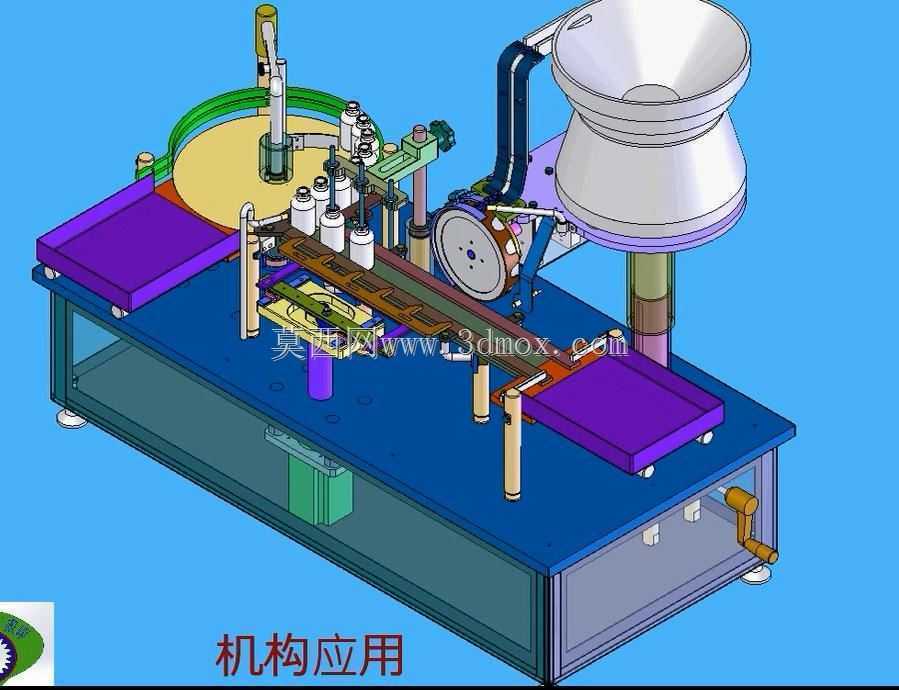

　　这套送料装配结构的设计，最初是针对小规格圆柱型工件的批量组装工序痛点展开的——此前车间里同类工件的上料、预装、转序全靠人工配合单工位治具完成，不仅单件节拍卡在8秒以上，还经常出现工件放反、预装不到位导致的后续工位卡料问题，整套结构围绕连续化作业的核心需求做了布局优化。从整体安装边界来看，设备主体机架采用方通焊接框架做承载，底部预留调整脚杯安装位，整体占地长度控制在1.2米、宽度0.8米、台面高度0.75米，刚好适配现有车间流水线的侧边对接高度，不需要额外做地基处理或者台面垫高，机架侧面预留的气路走线槽和电气安装腔，能把所有电磁阀、接线端子都内置收纳，避免车间粉尘、切削液溅入造成元件故障。

　　核心的送料逻辑采用振动盘直振送料搭配多工位转盘的组合方案，顶部的振动盘负责把散乱的待加工工件做姿态排序，通过直振轨道把工件逐个输送到转盘的接料工位，轨道末端加装的光纤检测位会提前识别工件姿态，反向或者缺料的工件会被气吹直接回流到振动盘内，不会流入后续工位。转盘采用间歇式分割器驱动，等分设置6个工位，除了接料位之外，依次排布了工件预压、组件装配、检测、良品出料、不良品剔除几个功能位，每个工位都配套独立的定位治具，治具做了快拆设计，更换不同规格工件的时候只需要更换治具镶件，不需要重新调整整个转盘的定位精度，单次换型时间能控制在20分钟以内。在物料输送的衔接部分，设备两侧设置的皮带输送台分别对接前道来料和后道组装线，

　　装配完成的良品会在出料位通过拨料机构直接推到出料皮带上流到下工序，不良品则在剔除位通过气吹打入侧边的不良品收集盒，不需要人工值守分拣。考虑到长时间运行的稳定性，转盘下方的支撑位做了加厚垫板处理，分割器的输入轴端配套扭矩限制器，一旦出现卡料情况会立刻触发停机信号，避免硬碰撞损坏转盘齿面或者治具；直振轨道的侧边做了可调节的挡条，能根据工件直径快速调整轨道宽度，适配直径10mm到30mm范围内的圆柱类工件送料需求。整个结构的气路全部采用节流阀独立调速，每个工位的下压、拨料气缸速度都能单独调整，不会因为气压波动导致工件被压伤或者送料不到位；操作侧预留的手动调试按钮盒，能单独控制每个工位的动作，方便初期调试和故障排查的时候做单步操作，

　　不需要在触控屏里层层翻找参数。从实际应用场景来看，这套结构可以直接嵌入到小家电配件、五金连接件、小型电子元件的组装生产线中，替代传统的人工上料预装环节，单工位稳定运行节拍能做到2.5秒每件，比人工作业效率提升两倍以上，而且设备运行的噪音控制在70分贝以内，符合车间生产的噪音管控要求，不会对周边作业环境造成干扰。
