L型转角金属扶手踏步楼梯结构设计

　　做建筑配套结构设计快十二年，经手的楼梯三维模型少说也有上百套，这次的L型转角双跑楼梯模型，是针对复式住宅、小型商业夹层、工业操作平台的常用适配款，先从安装边界说起，这类楼梯的落地投影尺寸通常控制在长宽2.4m1.2m的范围内，转角平台的标高差刚好匹配单跑11级踏步的抬升高度，每级踏步的踏面宽度留足250mm，踢面高度控制在180mm以内，完全符合民用建筑与工业操作平台的人行踏步尺寸规范，不会出现抬脚费力、落脚踩空的使用问题。

　　实际应用场景里，这款楼梯的适配性很广，民用场景下可以直接适配层高3.6m到3.9m的复式住宅、loft公寓，不需要额外切割调整踏步数量；工业场景里能直接对接设备操作平台、厂房二层巡检通道，侧边的金属扶手预留了与平台护栏的螺栓安装孔位，现场安装时只需要匹配孔位打膨胀螺栓即可，不需要现场二次焊接改孔，能省不少现场施工的工时。

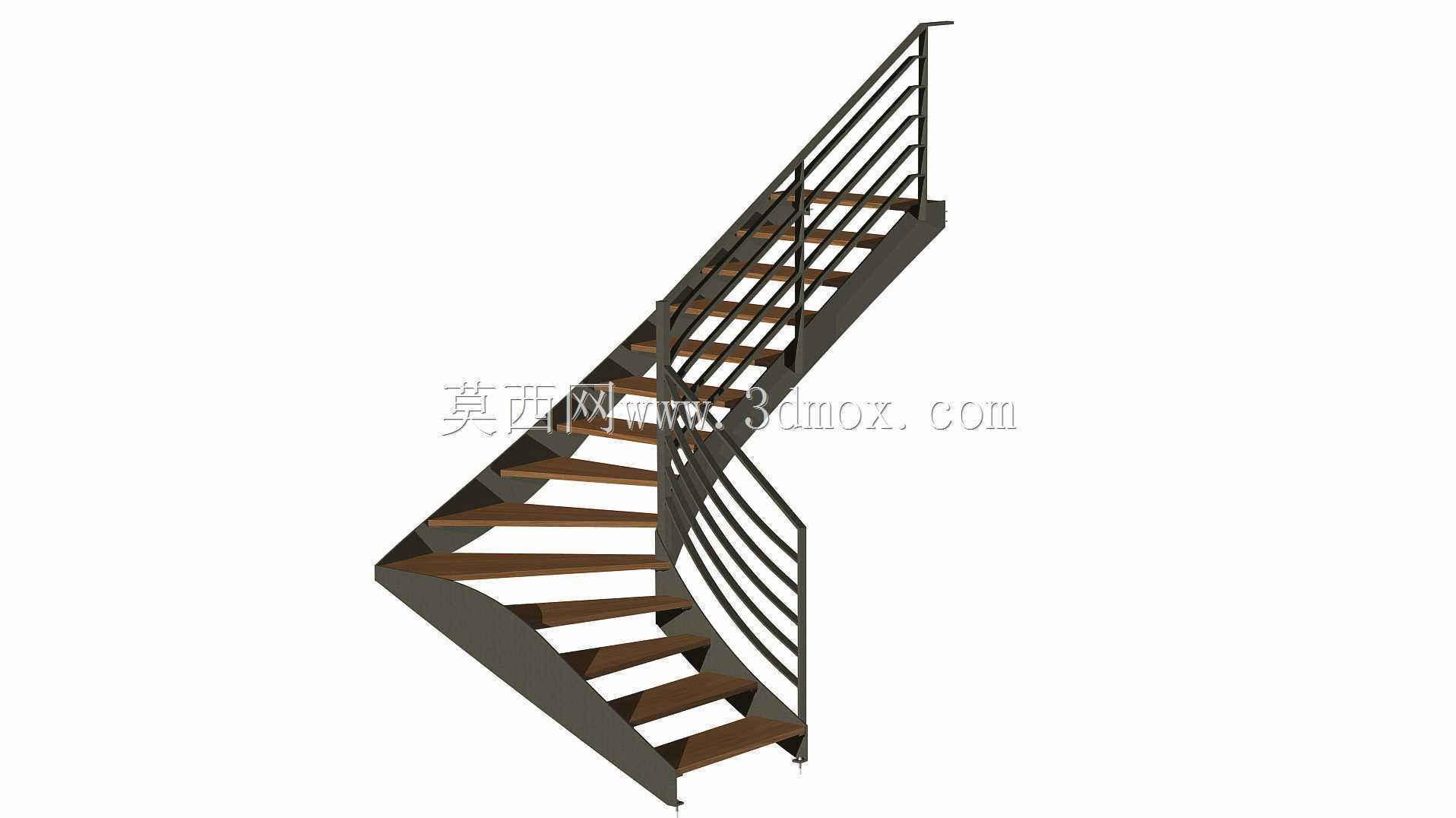

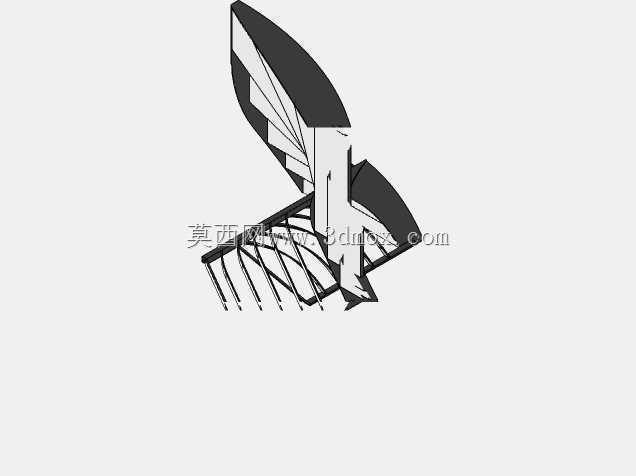

　　从功能特性上看，这款楼梯采用的是单侧金属栏板加横向圆管扶手的结构，转角位置的栏板做了圆弧过渡处理，没有尖锐的直角突出，一方面能避免上下楼时磕碰剐蹭，另一方面圆弧过渡的栏板刚性比直角焊接的更好，人员倚靠时不会出现局部应力集中导致的焊缝开裂问题。踏步采用的是钢骨架加木质踏面的组合结构，钢骨架承担主要的承重载荷，单踏步的静载承重能达到200kg以上，满足多人同时上下楼的载荷要求，木质踏面则能降低行走时的金属碰撞噪音，民用场景下脚感更舒适，工业场景下也能减少金属踏步打滑的风险。

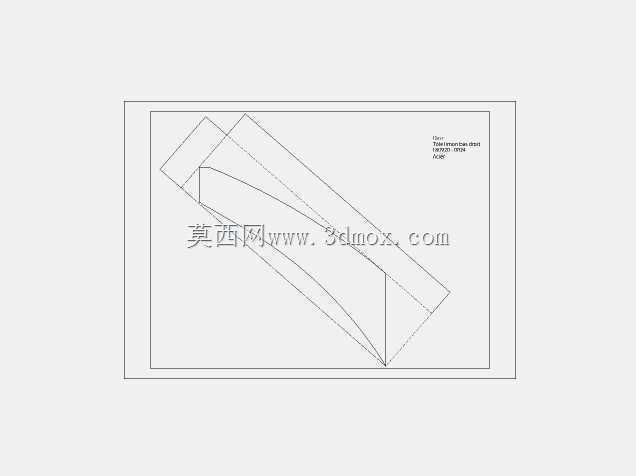

　　设计思路上，建模时优先考虑了生产加工的便利性，所有的钢构件都是采用标准型材切割焊接，没有复杂的曲面冲压件，侧边栏板用的是4mm厚的钢板激光切割成型，横向扶手用的是直径50mm的标准圆管，踏步骨架用的是4040的方管焊接，所有的焊缝位置都做了内藏处理，外表面看不到明显的焊疤，后期做表面喷涂处理时不需要额外打磨大量焊缝，能降低表面处理的工时成本。另外建模时特意把所有的安装孔位都做了参数化关联，如果实际安装场景的层高有偏差，只需要调整踏步的数量参数，就能自动重新生成对应的栏板和扶手长度，不需要重新从零开始建模，能大幅提高同类型项目的设计效率。

　　安装边界的细节上，楼梯的底部支撑脚预留了100mm的高度调节余量，通过底部的调节螺栓可以适配地面不平整的安装场景，不需要额外垫钢板找平；顶部与上层平台的连接位置做了搭接板设计，搭接板长度留足150mm，能适配不同厚度的平台楼板，不管是100mm厚的混凝土楼板还是20mm厚的钢平台板，都能通过搭接板的螺栓孔位完成固定，不会出现连接位置悬空的问题。另外扶手的高度从踏面算起统一留足900mm，转角平台位置的扶手高度加高到1050mm，完全符合安全防护的高度要求，横向栏杆的间距控制在110mm以内，能防止儿童从栏杆间隙钻出，满足民用建筑的安全规范要求。

　　实际选型时，这类楼梯不需要额外做定制化的结构改动，只要匹配现场的层高和预留安装空间，就能直接套用模型出生产图纸，所有的型材都是市场上容易采购的标准规格，不会出现特殊定制型材导致的采购周期长、成本高的问题。建模时所有的配合面都留了0.5mm的安装间隙，现场组装时不会因为焊接变形导致构件装不上，每段构件的重量都控制在50kg以内，两个人就能完成搬运和组装，不需要动用大型吊装设备，不管是高层住宅的室内安装，还是厂房内的改造安装，都能顺利进场施工，不会出现构件太大进不去电梯、通道的问题。
