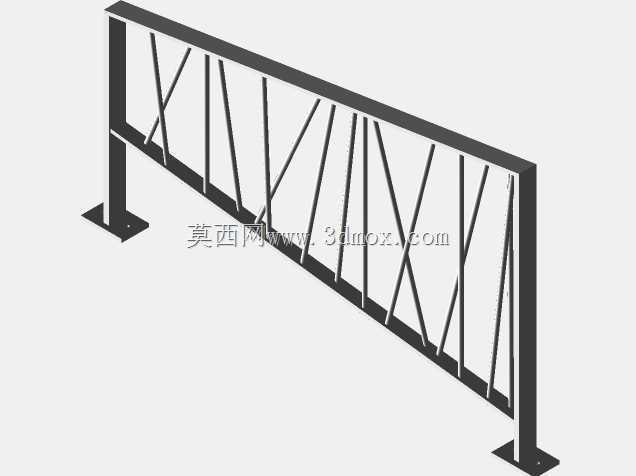

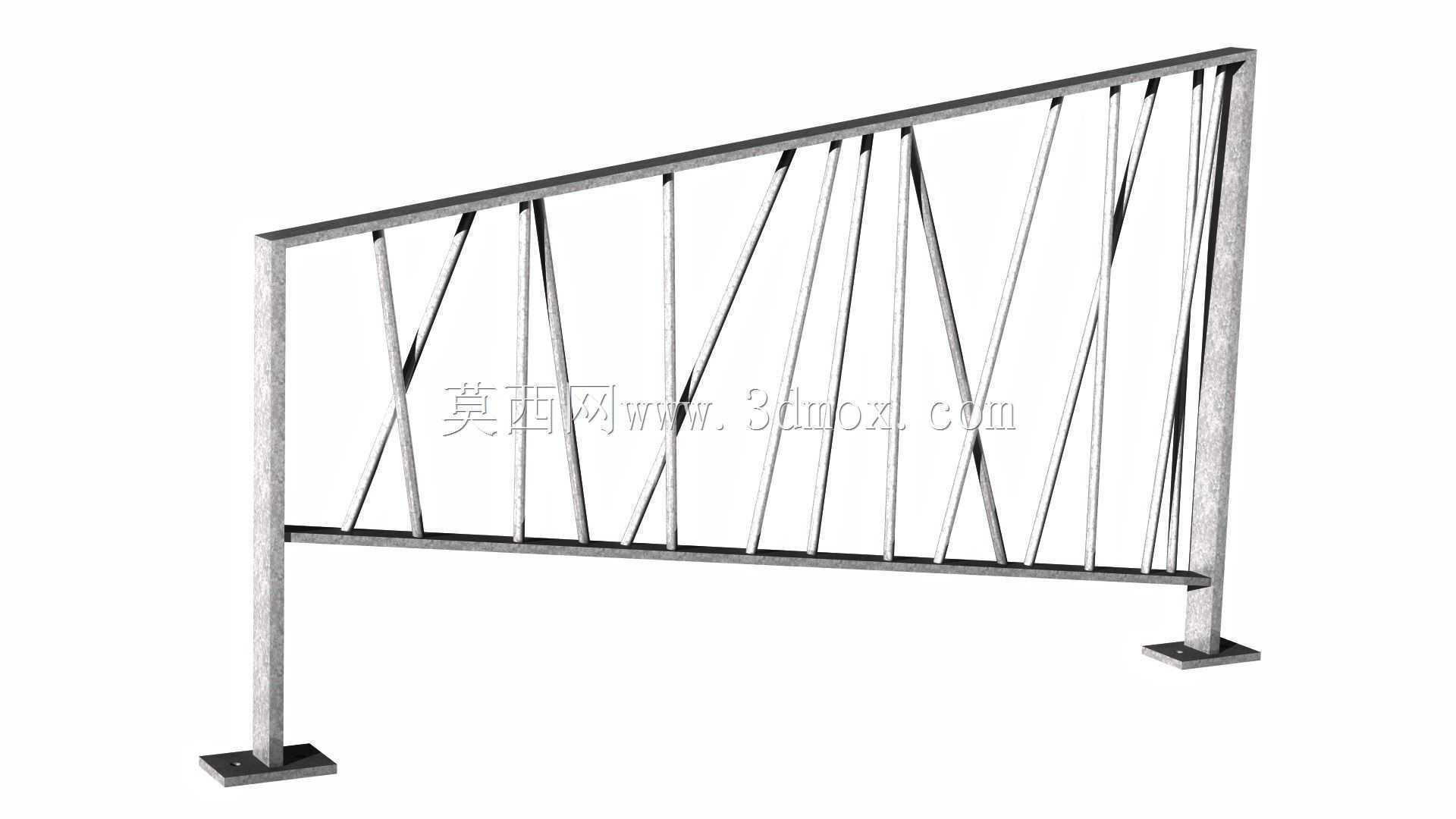

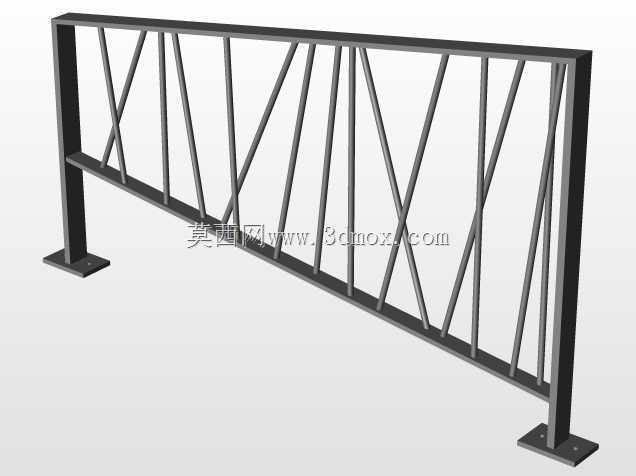

斜杆式金属防护栏杆三维结构设计

　　这款斜杆式金属防护栏杆，主要应用于民用建筑露台、工业操作平台临边、人行步道侧边、小型设备周边防护等场景，核心作用是在临边或高差区域形成物理阻隔，避免人员意外跌落，同时兼顾空间通透度，不会对视线造成过度遮挡。从实际使用需求出发，这类栏杆的设计首先要满足临边防护的力学要求，立柱采用方形金属型材制作，底部设置带安装孔的方形底板，可通过膨胀螺栓直接固定在混凝土结构面或钢结构平台面上，安装时需保证底板与安装基面完全贴合，单根立柱的固定螺栓数量不少于2颗，确保侧向受推力时不会出现倾覆或松动。栏杆的上下横杆采用与立柱同材质的矩形型材，通过焊接或紧固件连接的方式与立柱形成整体框架，框架整体高度控制在1.1米左右，符合常规临边防护的高度要求，

　　单段栏杆的长度适配常规柱距，可根据现场实际安装长度进行多段拼接，拼接处设置隐藏式连接构件，保证外观的整体性。栏杆的填充部分采用斜向布置的金属圆杆，区别于传统竖向直杆的排布方式，斜杆采用交错倾斜的排布逻辑，相邻杆件的倾斜方向相反，形成连续的菱形受力单元，这种排布方式一方面可以在不增加杆件数量的前提下提升栏杆整体的抗侧向变形能力，当栏杆受到水平推力时，斜杆可将受力分散传递至上下横杆与立柱，避免局部应力集中；另一方面斜向排布的杆件可形成独特的视觉肌理，在满足防护功能的同时具备一定的装饰效果，适配现代简约风格的建筑外立面或室内空间。从安装边界来看，立柱的中心距需控制在1.2米以内，避免横杆跨度过大出现挠度变形，

　　底部安装基面的平整度误差需控制在2mm/m以内，若基面存在高差，可通过在底板下方加设调整垫片的方式找平，保证栏杆安装完成后整体顺直，横杆的水平度误差不超过3mm/m。设计过程中需重点考量杆件的连接节点，斜杆与上下横杆的连接采用满焊工艺，焊后需对焊疤进行打磨抛光处理，避免出现毛刺或锐角，防止人员磕碰受伤，所有金属构件表面均做防锈处理，可根据使用环境选择镀锌、喷塑或喷漆的表面处理方式，户外使用场景下需提升涂层的耐候性，避免长期日晒雨淋出现锈蚀脱落。实际选型时，需根据安装场景的防护等级调整杆件壁厚，人员密集的公共区域需适当增加型材壁厚，提升整体抗冲击能力，家用露台等非密集场景可在满足受力要求的前提下适当优化壁厚，控制整体成本。这款栏杆的结构设计摒弃了多余的装饰构件，所有杆件均同时承担受力与外观表现的作用，没有冗余的装饰件，既降低了生产加工的难度，也减少了后期使用过程中的维护点，长期使用过程中不易出现构件松动或脱落的问题。
