嵌入式防水超声波测距传感组件

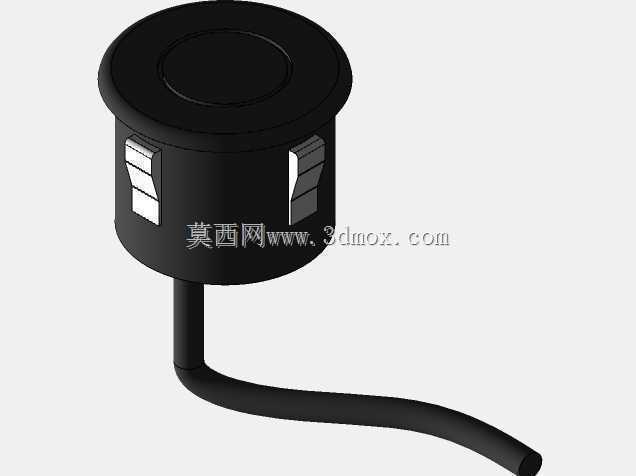

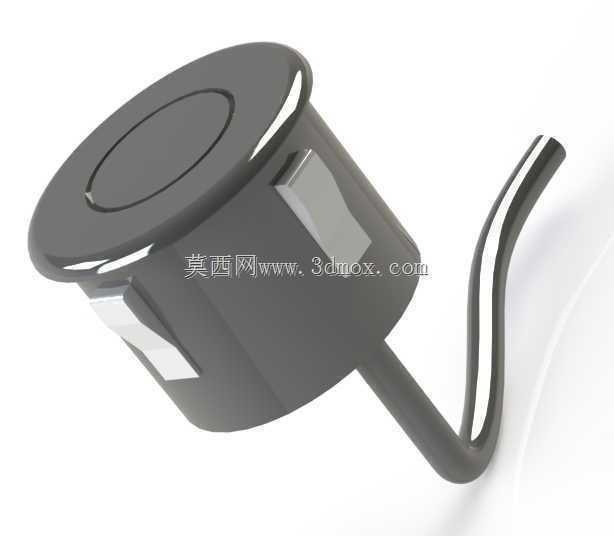

　　这款超声波防水传感组件，核心应用场景覆盖户外泊车辅助、AGV小车近距避障、户外液位监测、智能道闸触发感应等多类需要非接触测距且存在淋水、溅水工况的场景，区别于普通开放式超声波探头，其密封结构可应对日常雨水泼溅、短时浸水的使用环境，避免水汽侵入内部压电陶瓷元件导致的性能衰减或失效。从功能特性来看，组件采用一体化封装设计，头部为超声波收发面，外壳做了阶梯式限位结构，安装时可直接卡入对应开孔的安装面板，侧面预留的弹片结构可实现快速卡装，无需额外螺丝固定，适配18-22mm区间的常规安装开孔，尾部出线采用耐弯折的护套线，可承受反复弯折不出现线芯断裂，适配设备装配时的走线弯折需求。设计思路上，整体采用圆柱式嵌入结构，头部做了微凸的收边处理，

　　既保证收发面外露时不会被安装面板遮挡声波传播路径，又能让头部端面与安装面齐平后保持外观整洁，外壳选用ABS加玻纤的混料材质，兼顾结构强度与耐候性，表面做哑光磨砂处理，减少户外使用时的积灰与反光干扰，内部压电振子与外壳之间填充了阻尼减震胶，既可以隔绝外壳传导的机械振动干扰，又能填充内部空隙提升密封防水性能，尾部出线位置做了锥形的应力释放结构，避免线材与外壳衔接处因为反复弯折出现护套开裂。实际选型使用时需要注意，该组件的声波发射角为水平60度垂直40度，安装时需要避开正对强吸声材质或者高反射率的斜面，避免出现测距误判，安装开孔的公差建议控制在正0.2mm以内，保证卡装后不会出现松动脱落，组件尾部需要预留至少30mm的走线空间，

　　避免线材过度弯折导致的信号传输异常。在泊车辅助场景下，该组件通常嵌入安装在汽车保险杠的预留孔位，安装后头部端面与保险杠外表面齐平，可探测0.2-3米范围内的障碍物，防水等级可满足整车淋雨测试要求，不会因为高压洗车、雨天行驶出现进水故障；在AGV小车应用中，可安装在车体四周的防撞条位置，作为近距防撞的感应元件，相比红外测距传感器，其不受环境光线、被测物体颜色的影响，在深色物体、强光环境下依然能保持稳定的测距精度；在户外液位监测场景中，可将组件安装在液位上方的支架上，非接触式测量液面高度，防水结构可应对户外凝露、雨水淋溅的工况，无需做额外的防水防护罩。结构设计阶段做三维建模时，需要重点关注头部限位台阶的尺寸公差，

　　保证安装后与安装面的贴合度，侧面弹片的翘起高度需要匹配安装面板的厚度，通常适配1-3mm厚度的塑料或者金属面板，弹片的倒角需要做R0.5以上的圆角处理，避免安装时刮伤安装孔的漆面或者镀层，尾部应力释放结构的长度需要控制在8-10mm，既保证弯折缓冲效果，又不会因为过长导致装配时与其他部件产生干涉。组件的整体外径控制在20mm左右，主体长度不含出线为25mm，属于行业内通用的嵌入式超声波探头尺寸，可直接替换同规格的其他品牌探头，无需修改原有设备的安装开孔尺寸，降低设备改型的成本。内部电路部分做了灌封处理，所有电子元件都被密封胶包裹，进一步提升防水与抗震性能，即使在有轻微振动的设备上使用，也不会出现元件虚接导致的故障。实际装配过程中，需要注意探头的安装方向，声波收发面需要正对被测方向，倾斜角度不能超过15度，否则会导致声波反射路径偏移，出现测距不准的问题，线材走线时需要远离强电线路，避免电磁干扰影响信号稳定性，若必须与强电线路并行，需要给线材增加磁环做抗干扰处理。
