螺旋弧齿锥齿轮传动结构三维设计

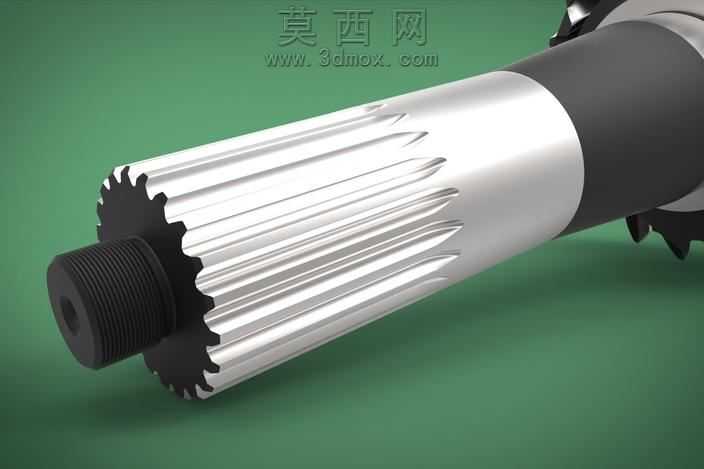

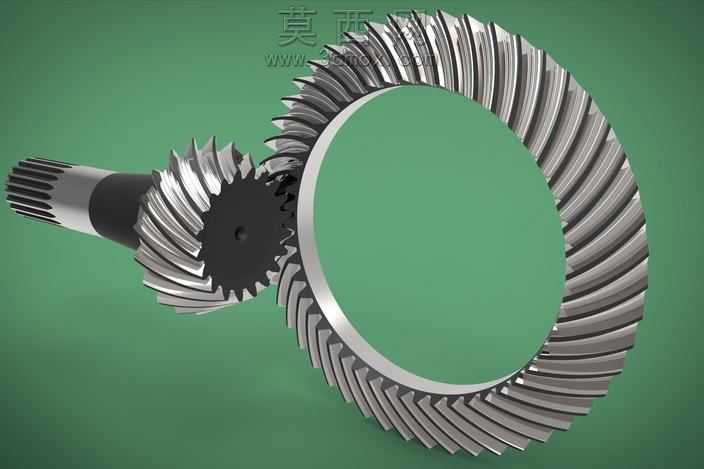

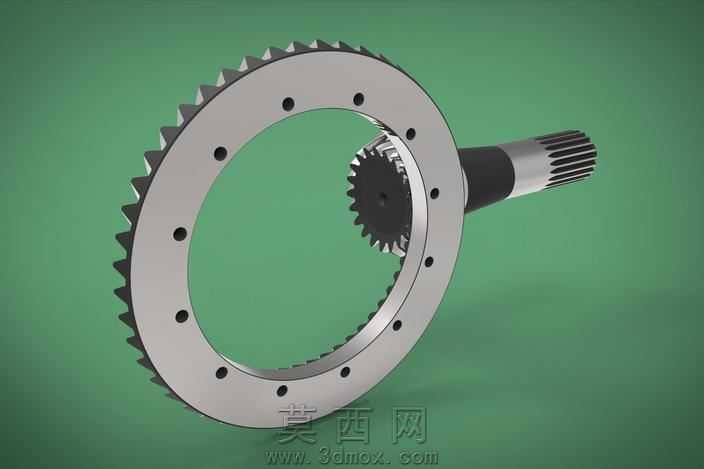

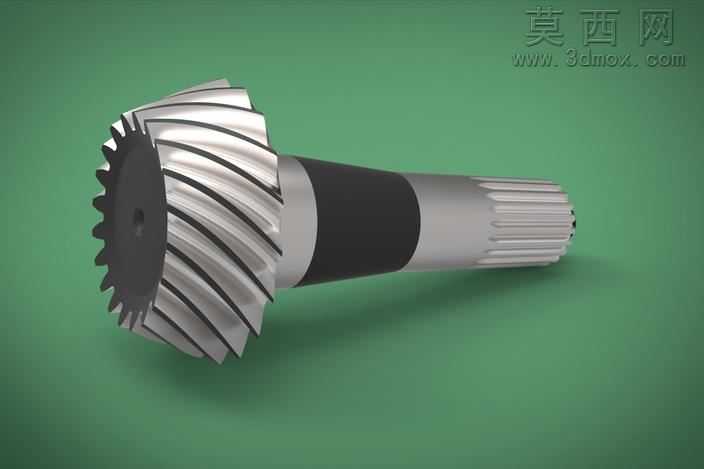

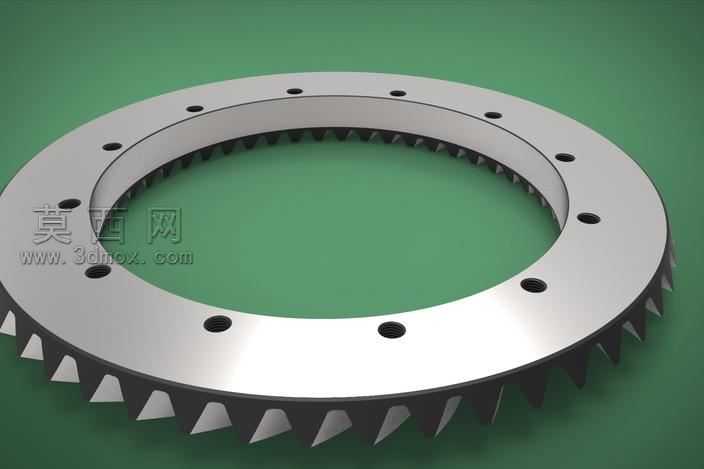

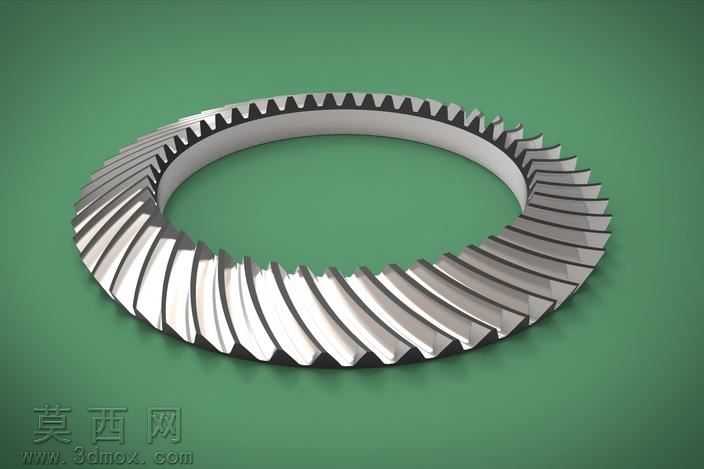

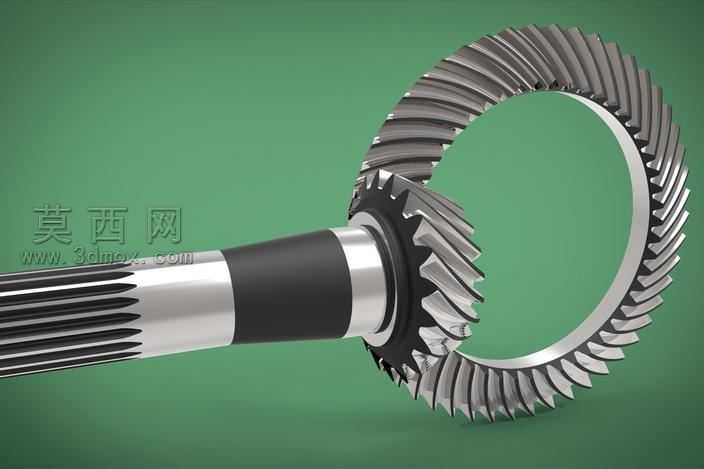

本作品为螺旋弧齿锥齿轮传动副的三维参数化建模成果，建模过程严格遵循格里森弧齿锥齿轮的齿廓生成原理，首先通过三维建模软件的参数化草图功能，分别绘制主动小齿轮与从动大齿轮的分度圆锥、基圆锥、齿顶圆锥与齿根圆锥轮廓，通过约束各圆锥的锥距、分锥角、齿顶角、齿根角参数，保证两齿轮的轴线空间夹角符合正交传动的设计要求。齿面建模阶段采用渐开线齿廓与螺旋线扫掠结合的方式，先在齿宽中点法向截面绘制标准渐开线齿形轮廓，再沿分度圆锥面的螺旋引导线进行扫掠生成单个轮齿实体，通过圆周阵列操作完成全部轮齿的排布，同时对齿顶、齿根位置进行圆角过渡处理，还原实际加工过程中的齿根修形特征，避免应力集中问题。材质与渲染环节，为齿轮副赋予合金钢金属材质，调整材质的粗糙度、金属度参数模拟锻造合金钢的哑光金属质感，添加环境光与定向补光突出轮齿螺旋曲面的光影层次，通过绿色哑光背景衬托金属零件的轮廓细节，清晰展现轮齿的啮合接触状态。结构设计上，主动小齿轮集成了花键输入轴段，可直接与动力输出部件连接传递扭矩，从动大齿轮采用盘式结构带内孔定位特征，可适配差速器、减速器等设备的安装需求，两齿轮的轮齿啮合间隙经过参数化调整，符合弧齿锥齿轮传动的侧隙设计标准，能够实现交错轴之间的平稳扭矩传递，承载能力强、传动噪音低，可用于车辆主减速器、工业减速机等传动场景的结构验证、装配干涉检查与运动仿真分析。
