泵体连接支撑支架结构三维设计

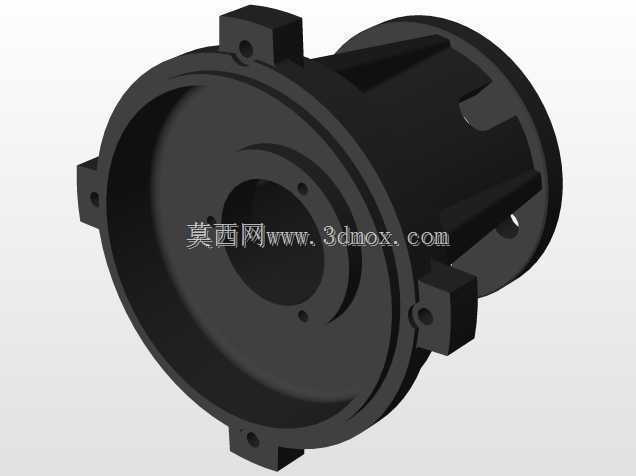

　　在流体输送类设备的配套结构设计中，泵体与动力端、安装基座的连接支撑构件，是决定整机运行稳定性的核心零件之一，本次设计的支架泵配套支撑结构，主要面向中小型容积式泵、离心泵的卧式安装场景，可适配泵腔与驱动电机、安装机架之间的定位衔接需求，在民用供水、小型工业流体循环、设备冷却回路等工况中都有广泛的适配空间。从实际功能层面看，该支架首先承担泵体壳体的承载作用，一端对接泵腔的法兰端面，通过周向分布的凸耳安装孔实现与泵壳的刚性锁合，另一端预留与驱动端或者安装基座对接的连接位，同时支架的筒状主体结构可容纳泵轴的伸出段、密封组件的安装空间，避免传动部位外露引发的安全隐患与杂物侵入问题。设计过程中优先考虑了安装对位的容错性，

　　周向分布的带孔凸耳采用对称式布局，每个凸耳的安装孔位都预留了微小的位置调整余量，可抵消泵壳铸造过程中带来的孔位偏差，降低装配阶段的修配工作量；支架主体的变径筒身结构经过受力校核，在保证整体刚性的前提下，去除了非受力区域的多余壁厚，既可以控制零件整体重量，也能减少铸造环节的材料消耗与缩孔风险。从安装边界来看，该支架的对接端面采用止口定位结构，与泵壳配合的止口直径公差按照H7/h6的间隙配合设计，装配时可直接实现径向定位，无需额外调整同轴度；周向的安装凸耳突出筒身主体的尺寸经过严格控制，保证相邻安装螺栓的操作空间足够，使用常规套筒扳手即可完成锁紧操作，不会出现工具干涉的问题。筒身侧壁开设的缺口结构，一方面是为密封组件的检修、

　　调整预留操作空间，日常维护时无需拆解整个支架即可完成密封件的更换与压紧力调整，另一方面也可作为传动部位的散热通道，避免泵轴运转过程中热量在封闭筒腔内积聚，加速密封件的老化失效。在结构细节处理上，所有转角位置都设计了铸造圆角，避免应力集中引发的支架开裂问题，尤其是凸耳与筒身连接的根部位置，圆角半径按照壁厚的0.2倍设置，既满足铸造工艺的脱模要求，也能提升连接部位的抗疲劳强度，适配泵组运行过程中产生的微幅振动工况。支架与安装基座对接的端面设置了均匀分布的连接孔，可适配标准规格的电机法兰或者卧式安装机架，安装面的平面度公差控制在0.1mm以内，保证装配后泵轴与驱动轴的同轴度符合传动要求，减少联轴器的偏磨损耗。针对不同工况的适配需求，

　　该支架的结构可在不改动核心安装尺寸的前提下，调整筒身长度适配不同长度的泵轴伸出量，也可根据输送介质的腐蚀特性更换对应的铸件材质，常规工况下采用灰铸铁材质即可满足强度与减振需求，腐蚀介质工况下可更换为铸不锈钢材质，无需重新调整整体安装接口，具备较好的通用适配性。在建模过程中，所有配合面的尺寸都按照机械设计手册的公差要求预留了加工余量，非配合面保留铸造表面的粗糙度要求，可直接对接铸造工艺与后续机加工流程，结构上不存在倒扣或者无法加工的死角，铸件脱模斜度按照1:50的比例设置，适配常规砂型铸造的工艺要求，无需额外设计复杂的模具抽芯结构，可有效降低零件的制造成本。
