小型舵机SG90高精度伺服执行结构

　　在航模制作、小型自动化教具、桌面级机械臂、智能小车转向控制这类对安装空间、重量有严格限制的场景里，这类微型伺服执行件的选型优先级一直很高。不同于大型工业伺服的大功率输出定位，这款SG90规格的舵机主打小扭矩、高精度角度闭环控制，输出轴的齿形采用标准模数的细齿设计，配套的舵盘可以直接卡合安装，不需要额外做轴连接的适配结构，能大幅缩短小型项目的装配周期。

　　从结构设计逻辑来看，整个壳体采用工程塑料一体注塑成型，上下壳的扣合位置做了定位止口，既可以保证内部齿轮组、电位器、控制电路板的安装同轴度，也能在日常使用中阻挡少量浮尘进入传动腔，避免齿轮卡滞。输出端的轴承位做了局部加厚处理，因为日常使用中输出轴会承受径向的摆动力，比如航模舵面受风载的拉扯、机械臂末端带小负载的偏载，加厚的安装位可以减少轴座的形变，长期使用也不会出现轴晃量变大的问题。尾部出线的位置做了防拉脱的卡槽结构，三根控制线分别对应电源、地、PWM信号，线芯的粗细刚好匹配额定工作电流，不会因为线阻过大导致供电压降，也不会因为线径太粗挤占安装空间。

　　实际选型时需要重点关注安装边界，这款舵机的主体安装孔位是标准的十字对称布局，两个固定耳的孔距适配常用的M2自攻螺丝，安装时不需要额外做转接板，直接固定在3D打印的结构件、薄亚克力板或者轻质木板上都能保证足够的连接强度。输出轴的中心高度相对于安装底面的尺寸是固定的，做结构布局时要预留出舵盘转动的空间，尤其是搭配摇臂使用的时候，要计算好摇臂摆动的极限角度对应的干涉范围，避免转动过程中碰到周边的结构件。它的角度控制范围覆盖0到180度，通过PWM信号的脉宽变化对应不同的输出角度，内部的电位器会实时反馈轴的位置，配合控制电路形成闭环，只要控制信号的精度足够，重复定位的偏差可以控制在1度以内，完全满足小型项目的动作精度要求。

　　很多刚接触小型机电项目的设计者容易忽略舵机的负载匹配，这款舵机的额定扭矩适合驱动小质量的活动部件，比如固定翼航模的副翼、升降舵，桌面机械臂的小臂关节，智能小车的转向机构，或者是小型自动门锁的拨杆结构，如果超出额定扭矩使用，很容易打坏内部的塑料齿轮，反而缩短使用寿命。设计安装结构时，尽量让输出轴的受力方向沿着轴向或者小角度径向，不要给输出轴施加过大的轴向冲击力，比如垂直方向的硬碰撞，很容易把内部的齿轮轴顶移位，导致电位器反馈不准，出现角度偏差。另外它的工作电压范围适配常用的5V供电，和单片机、开发板的供电系统可以直接兼容，不需要额外做电压转换电路，布线的时候只需要把信号线接到单片机的PWM输出引脚，电源端做好滤波处理，就能避免因为电源干扰导致的舵机抖动问题。

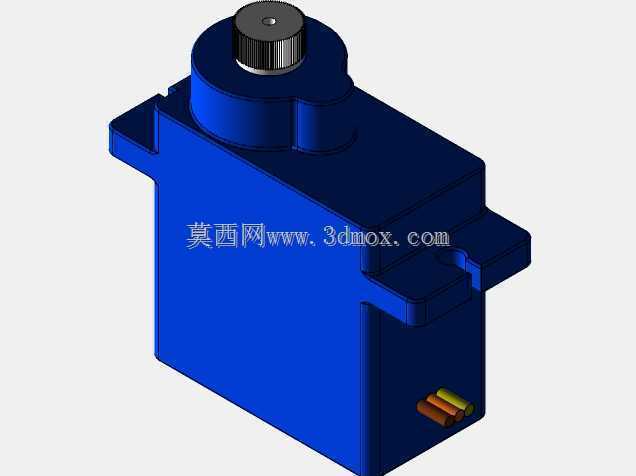

　　从建模还原的角度来看，这个模型完整还原了实物的所有安装特征，包括固定耳的倒角、输出轴的齿形细节、尾部出线的位置、壳体上的工艺凹槽，做整体装配的时候可以直接导入到装配体里做干涉检查，不需要再手动测绘尺寸。尤其是输出轴的配合尺寸、安装孔的位置精度都做了校准，设计配套舵盘、安装支架的时候可以直接提取模型的边线做草图参考，能减少很多重复测绘的工作量。日常做小型项目的方案验证时，把这个模型导入到整体结构里，还可以模拟舵机转动时的空间运动轨迹，提前排查摇臂和周边结构的干涉问题，避免打样之后才发现结构碰撞，浪费打样成本和调试时间。
