带一字摇臂的舵机式伺服执行机构

项目分类:伺服电机 发布时间:2022-01-29 ID:526363
  • 带一字摇臂的舵机式伺服执行机构
  • 带一字摇臂的舵机式伺服执行机构

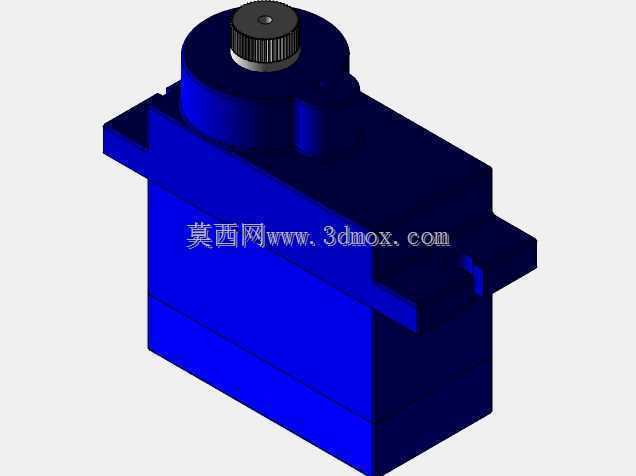

  在桌面级小型自动化设备、航模舵面控制、教学演示实验台这类对安装空间、输出扭矩、控制精度有均衡要求的场景里,这类带一字输出摇臂的伺服执行机构是非常常见的动力输出部件。不同于大功率工业伺服电机配套复杂的驱动器、编码器闭环系统,这类小型舵机结构高度集成,外壳采用一体化注塑成型的方形基座,基座两侧预留带安装孔的凸耳,安装时不需要额外设计复杂的定位工装,直接通过对应规格的螺丝穿过凸耳孔就能固定在设备安装面板上,基座底部的定位凸台可以和安装面板上的沉孔配合,抵消输出轴转动时带来的径向剪切力,避免长期运行后固定螺丝出现松动偏移。

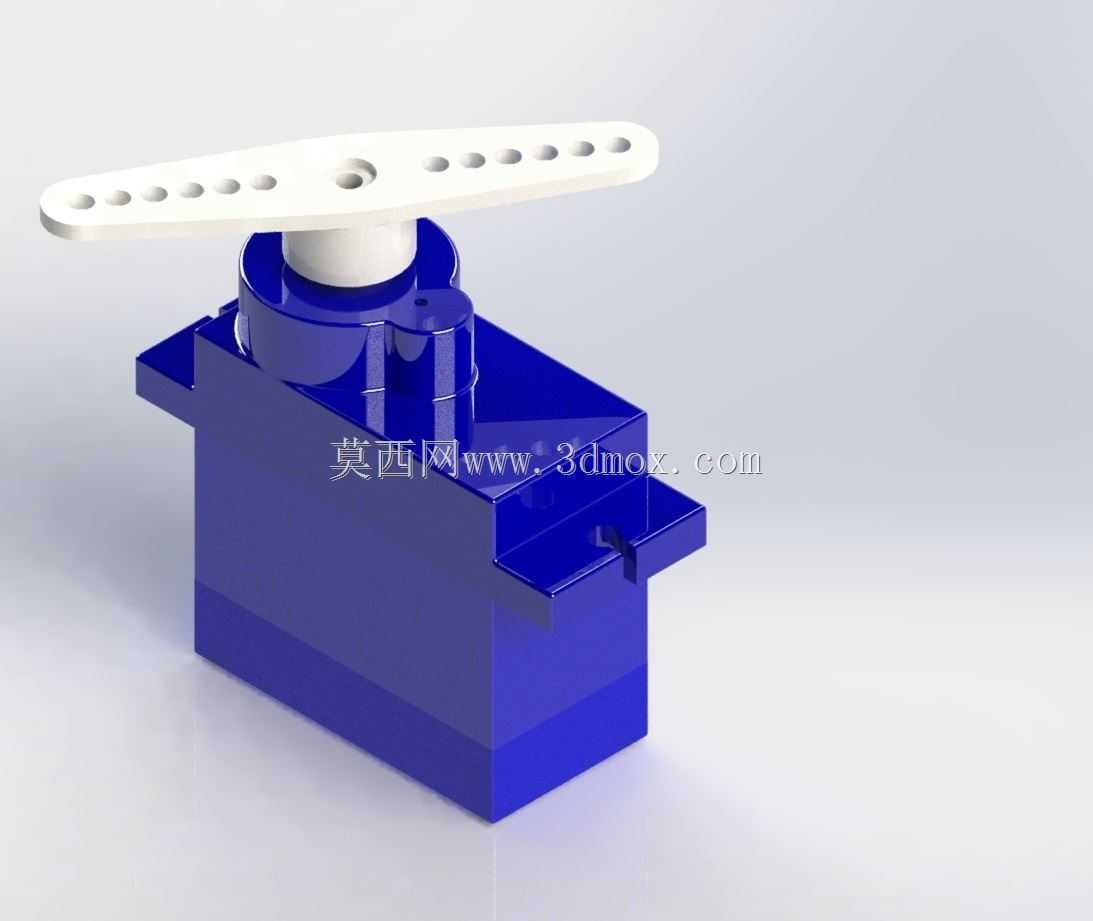

  输出端的一字摇臂采用等距开孔设计,摇臂中心孔和输出轴采用D型截面配合,从根源上避免摇臂和输出轴之间出现相对转动打滑的问题,摇臂上的一排等距通孔是为了适配不同的连杆安装位置,实际使用时可以根据需要的输出摆臂长度、传动行程选择对应位置的孔位连接传动连杆,不需要额外定制不同长度的摇臂,大幅降低了小批量设备调试时的零件加工成本。摇臂和基座之间的输出轴段做了轴肩限位,摇臂安装后不会直接摩擦基座上表面,预留的0.2mm间隙既可以避免转动时的摩擦阻力,也能阻挡大部分灰尘进入轴系内部。

  这类执行机构的核心运动特性是双方向限定角度摆动,而非连续旋转,常规工况下的摆动角度范围可以覆盖0到180度区间,内部通过电位器检测输出轴的实时角度,配合控制板的PID调节实现角度位置的闭环锁定,只要给入对应的控制脉冲信号,输出摇臂就会摆动到对应角度并保持输出扭矩,抵抗外部的负载扰动。在航模应用里,这类部件常用来控制副翼、尾舵的偏转角度,摇臂上不同的孔位对应不同的舵面操控灵敏度,越靠近摇臂末端的孔位连接连杆,相同舵机转动角度下舵面的偏转量越大,操控响应越灵敏,反之靠近中心的孔位则会降低灵敏度,提升舵面的控制扭矩输出,适配不同重量、不同飞行速度的航模机型。

  在小型自动化设备的应用场景里,比如小型物料分拣机构的拨杆驱动、自动翻盖结构的动力输出、小型夹具的开合控制,这类集成式伺服执行机构不需要额外设计减速箱、位置检测元件,整体外形尺寸控制在极小的范围内,方形基座的长宽尺寸通常不超过40mm,整体高度不含摇臂在30mm左右,对于安装空间局促的桌面设备、便携类自动化装置来说,这种集成化设计可以大幅压缩整体结构的体积,不需要为动力部件预留过大的安装腔室。设计这类部件的配套结构时,需要注意输出摇臂的转动扫掠边界,摇臂长度通常在35mm左右,转动时以输出轴为中心形成的扇形扫掠区域内不能布置其他干涉零件,尤其是设备外壳、走线槽、相邻的其他传动部件,要预留至少1mm的安全间隙,避免摇臂转动过程中出现剐蹭卡滞。

  从结构设计的角度看,这类部件的外壳做了加强筋设计,基座侧壁的加强筋从安装凸耳一直延伸到输出轴的轴套位置,在输出轴承受径向负载的时候,加强筋可以分散轴套位置的应力,避免长期负载下外壳出现形变导致轴系卡滞。输出轴和外壳之间的轴套采用自润滑材质,长期往复摆动不需要额外加注润滑脂,维护成本极低,适合免维护的消费类设备、教学类器材使用。在选型配套时,除了关注输出扭矩、转动角度范围这些核心参数,还要注意安装凸耳的孔位间距,不同规格的这类伺服执行机构孔位间距存在差异,设计安装板时如果直接套用通用孔位,后续更换不同规格产品时会出现安装孔不对中的问题,通常建议在安装板上设计腰型孔,预留±2mm的安装调节余量,降低装配时的对位难度。

  这类部件的控制逻辑简单,只需要一路PWM信号就能实现角度控制,不需要复杂的通讯协议,对于嵌入式开发、小型设备DIY、教学实验场景来说上手门槛极低,不需要掌握复杂的工业伺服驱动参数调试方法,只需要校准脉冲宽度和角度的对应关系就能实现稳定的位置控制。在实际装配调试时,要先将执行机构复位到中位角度,再安装摇臂,避免摇臂初始位置偏移导致两侧摆动角度不对称,出现一侧角度超限、另一侧行程不足的问题,摇臂的固定螺丝要加装防松垫圈,因为往复摆动过程中存在持续的振动,不加防松结构的话长期运行后螺丝容易脱落,导致传动失效。
