工业真空吸盘气动执行元件结构设计

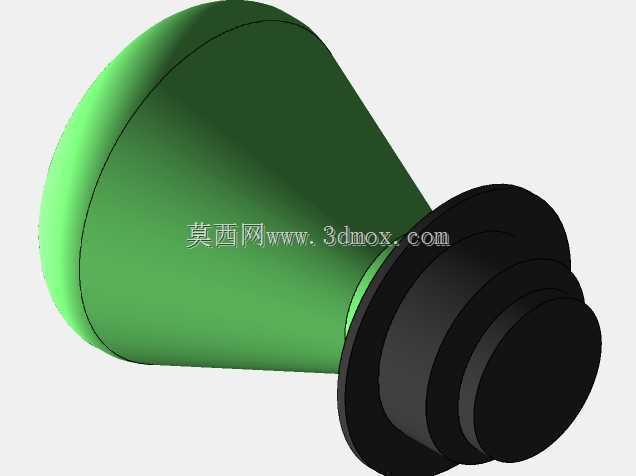

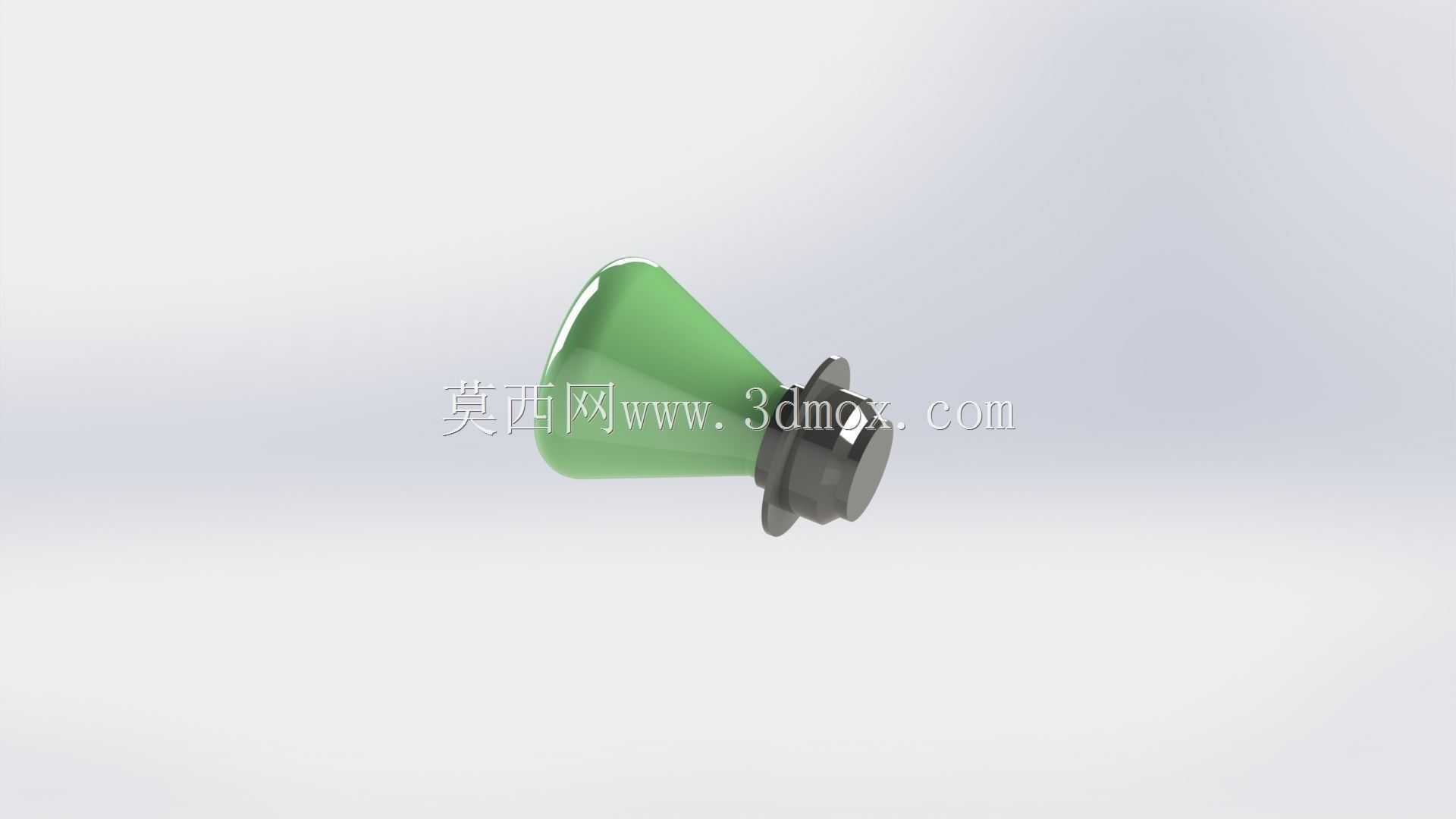

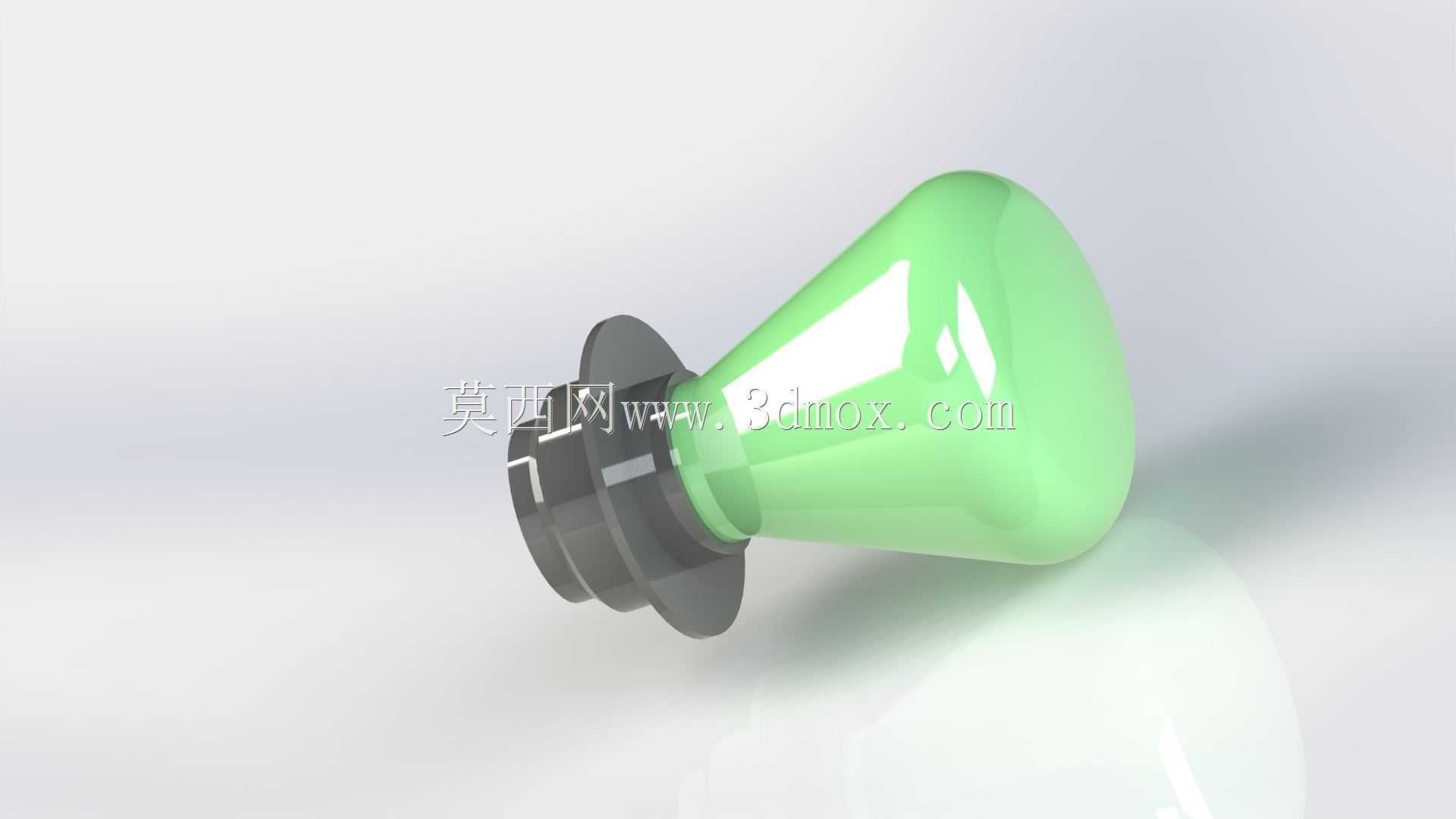

　　在自动化物料搬运、轻工产品分拣、薄壁工件上下料的产线场景里，这类锥型真空吸盘是末端执行机构里最常用的接触式取料部件，区别于平型吸盘的大接触面适配特性，锥型结构的吸盘更适合表面带有轻微弧度、或者存在小幅度倾角的工件抓取作业，比如包装环节的PET瓶身转运、电子组装段的小型塑胶壳体拾取、印刷工序的轻薄纸张吸附，都能依靠锥面的自适应形变补偿工件表面的角度偏差，避免硬接触带来的工件表面刮伤，同时保证吸附腔的密封可靠性。从结构设计逻辑来看，这款吸盘采用了分体式的结构布局，前端绿色的锥状主体为接触密封段，采用柔性橡塑材质制作，锥面的壁厚从连接端到唇边端呈渐变减薄设计，靠近安装基座的位置壁厚更大，能够保证和基座连接的结构刚性，

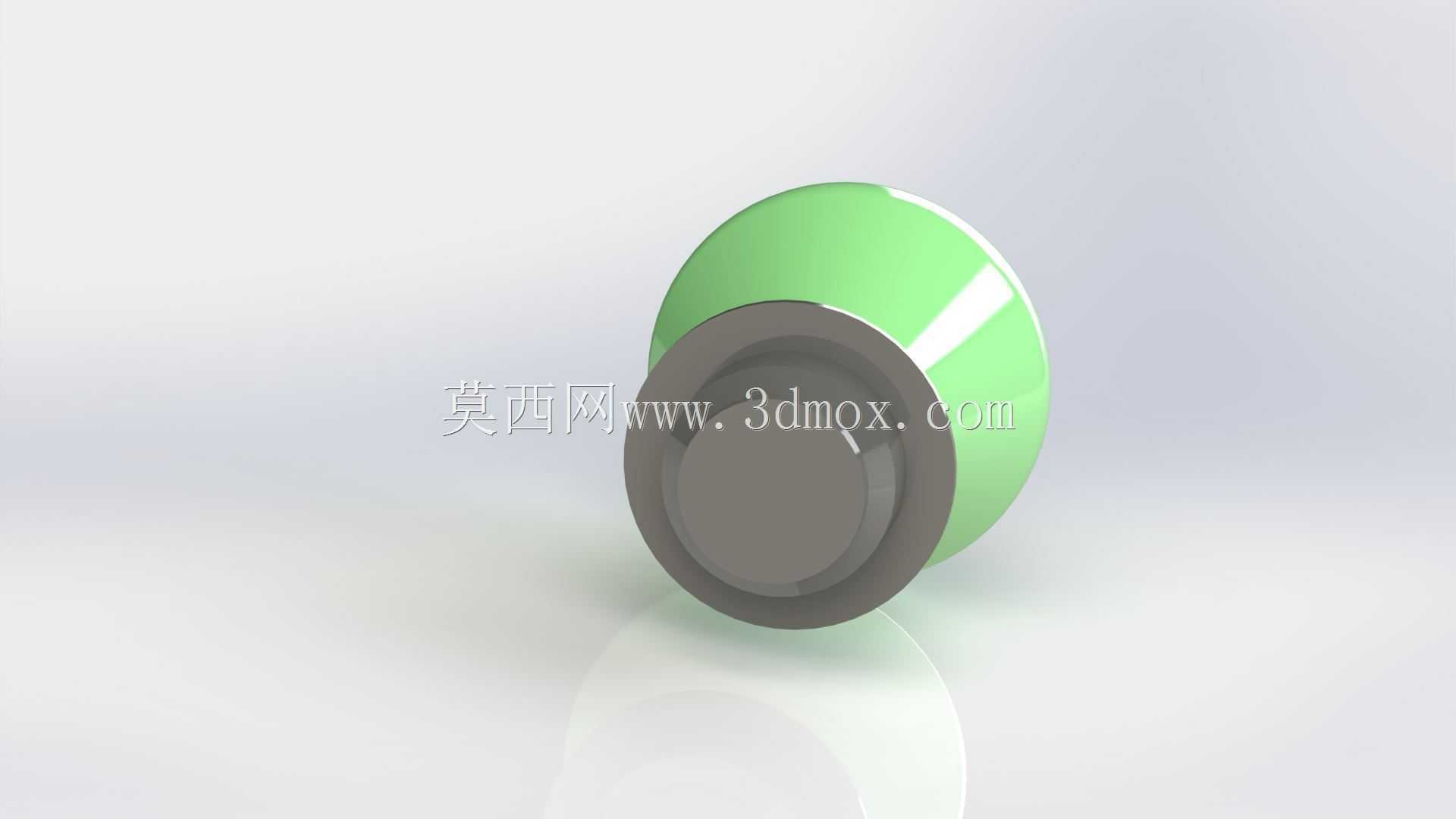

　　避免负压加载时整体出现过度形变导致的姿态偏移；唇边位置的壁厚控制在0.8-1.2mm区间，接触工件时可以快速贴合表面轮廓，即使工件表面存在0.2mm以内的轻微凹凸缺陷，唇边也能通过自身形变填充间隙，维持吸附腔的负压值稳定。后端的深色安装基座为刚性连接段，采用硬质工程塑料注塑成型，基座上设计有环形的卡槽结构，和吸盘主体的连接端过盈配合，装配时不需要额外的粘接剂，依靠橡塑材质的弹性张紧力就能实现密封固定，后期维护更换吸盘唇边时，只需要手动拔下旧的密封段，替换新的锥型主体即可，不需要拆解整个气路接头，能大幅缩短产线的停机维护时间。基座的末端设计有标准的快插接口结构，适配常规的气动软管外径，接口内部集成了简易的过滤网格，

　　能够阻挡工件表面携带的细小碎屑进入负压气路，避免碎屑堵塞真空发生器的喷嘴，降低气路故障的发生概率。从安装边界尺寸来看，这款吸盘的整体长度控制在45mm左右，锥型主体的最大外径为28mm，安装基座的外接圆直径为16mm，安装时需要预留的径向操作空间不小于35mm，轴向的安装避让距离需要满足吸盘压缩行程的要求，这类锥型吸盘的有效压缩行程通常为5-8mm，安装时需要根据工件的高度公差调整末端执行器的下行距离，保证吸盘唇边接触工件后有足够的压缩量，既不能压缩量过小导致密封不足出现掉料，也不能压缩量过大导致唇边过度翻折，加速密封段的磨损老化。在实际选型适配时，需要根据工件的重量、表面材质、搬运加速度来匹配对应的负压值，针对表面光滑的玻璃、

　　塑胶工件，这款吸盘单只可以承载0.5-1.2kg的工件重量，如果是表面粗糙度较高的瓦楞纸、木质工件，需要适当提高负压值，或者多只吸盘阵列布置来提升总吸附力。设计建模过程中，需要重点关注锥面的过渡圆角处理，密封段和刚性基座的连接位置不能存在尖锐的棱角，否则反复形变过程中会在棱角位置出现应力集中，导致吸盘主体提前开裂；唇边的端面需要做圆弧钝化处理，避免接触工件时刮伤高光表面的工件涂层，同时也能减少唇边和工件表面的摩擦阻力，横向移位搬运时降低唇边的剪切磨损。另外，锥面的倾斜角度设计为12度，这个角度既能够保证吸盘接触工件时的导向自适应能力，当工件位置存在±3mm以内的位置偏差时，锥面可以顺着接触力滑到正确的吸附位置，也不会因为锥角过大导致吸附时的有效接触面积过小，影响承载能力。气路接口的同轴度需要控制在0.1mm以内，保证安装后吸盘的轴线和执行器的进给方向重合，避免吸附工件后出现偏心负载，导致搬运过程中工件倾斜脱落。在产线布局时，这类吸盘通常和真空发生器、压力传感器、节流阀配套使用，压力传感器实时监测吸附腔的负压值，当负压低于设定阈值时及时触发停机报警，避免搬运途中掉料造成工件损坏或者设备碰撞；节流阀可以调整负压建立的速度，针对轻薄易变形的工件，比如薄塑料片、纸张，需要降低负压建立的速度，避免瞬间的大吸力导致工件被吸变形，影响后续工序的定位精度。
