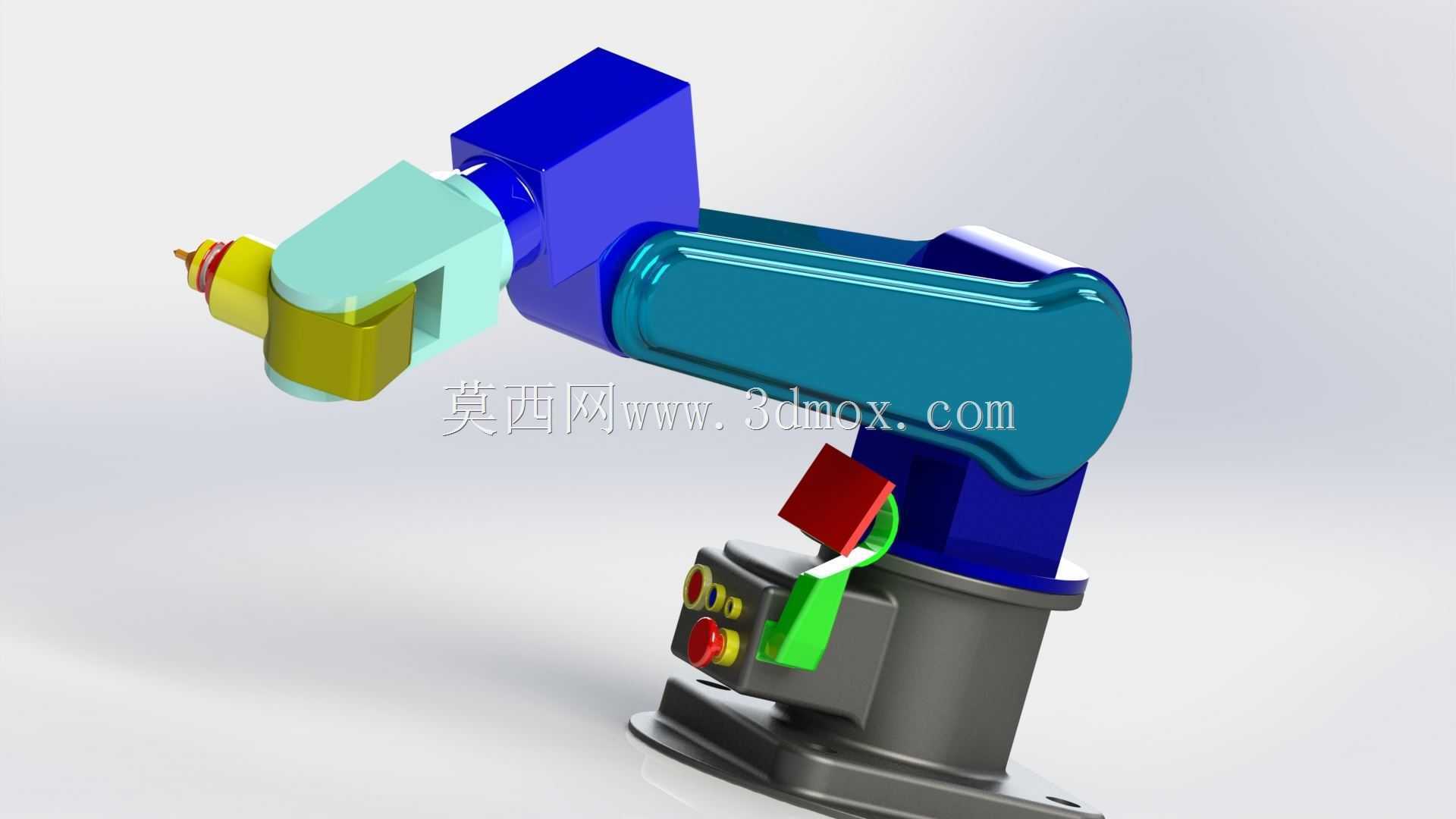

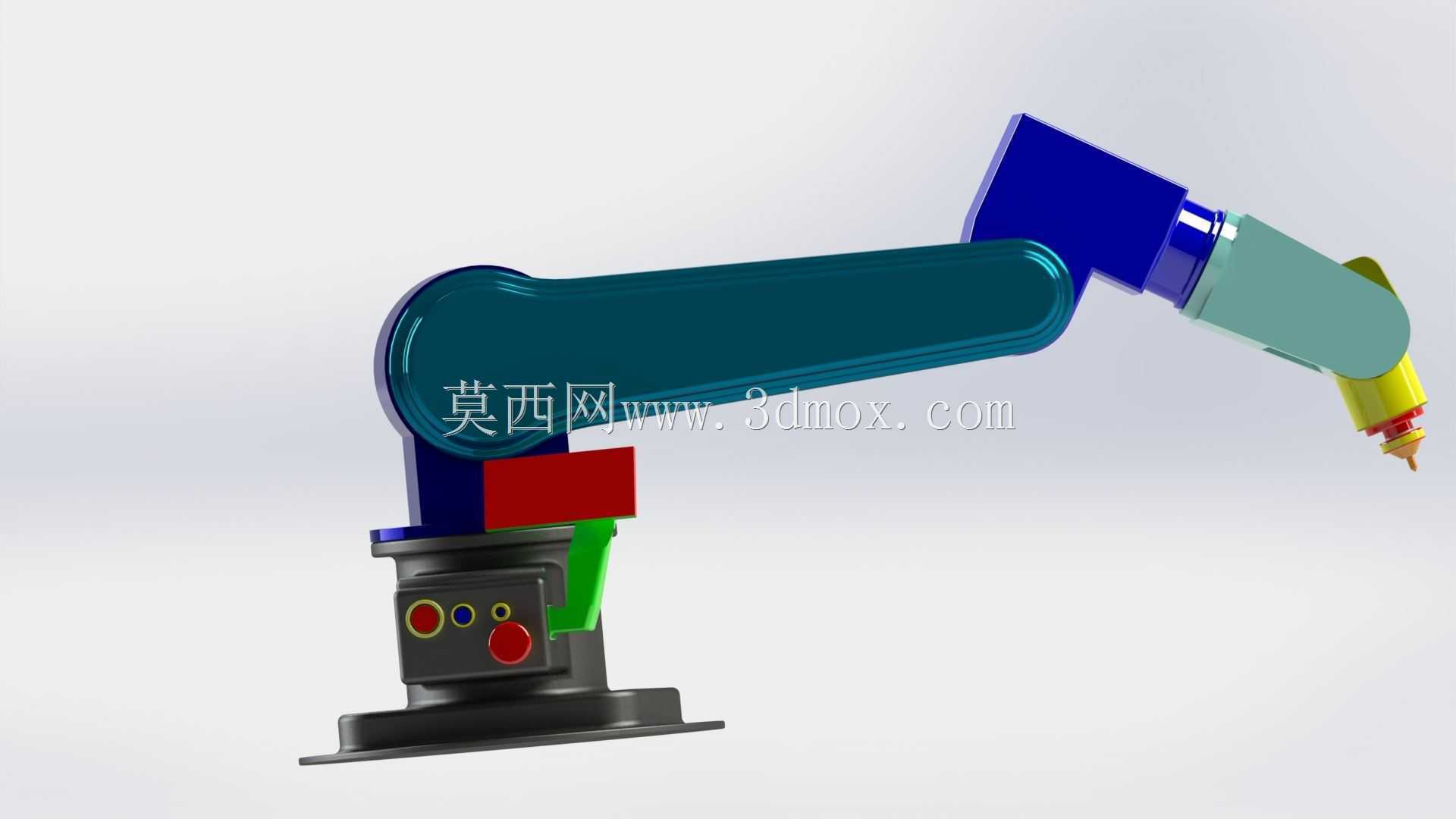

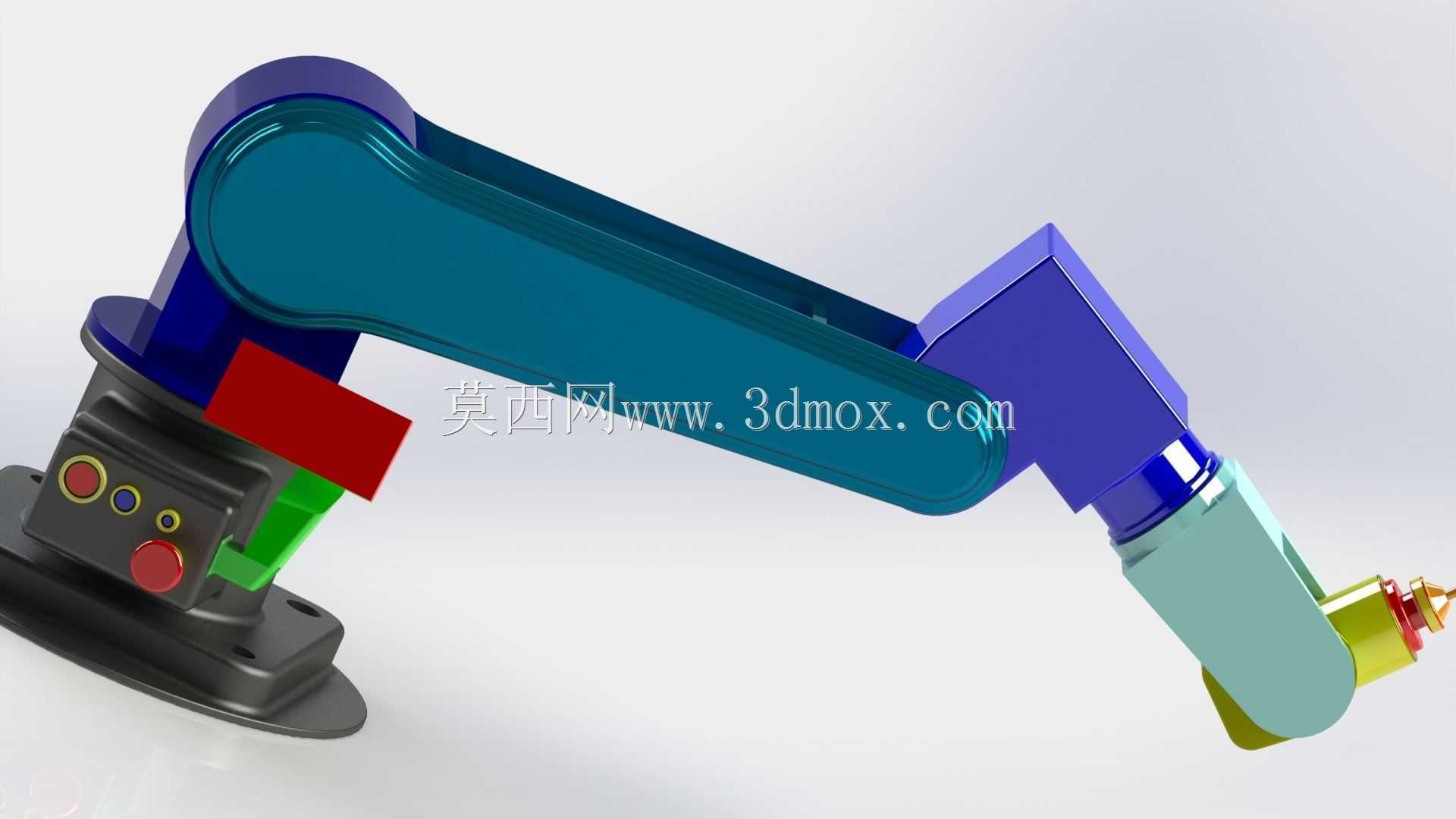

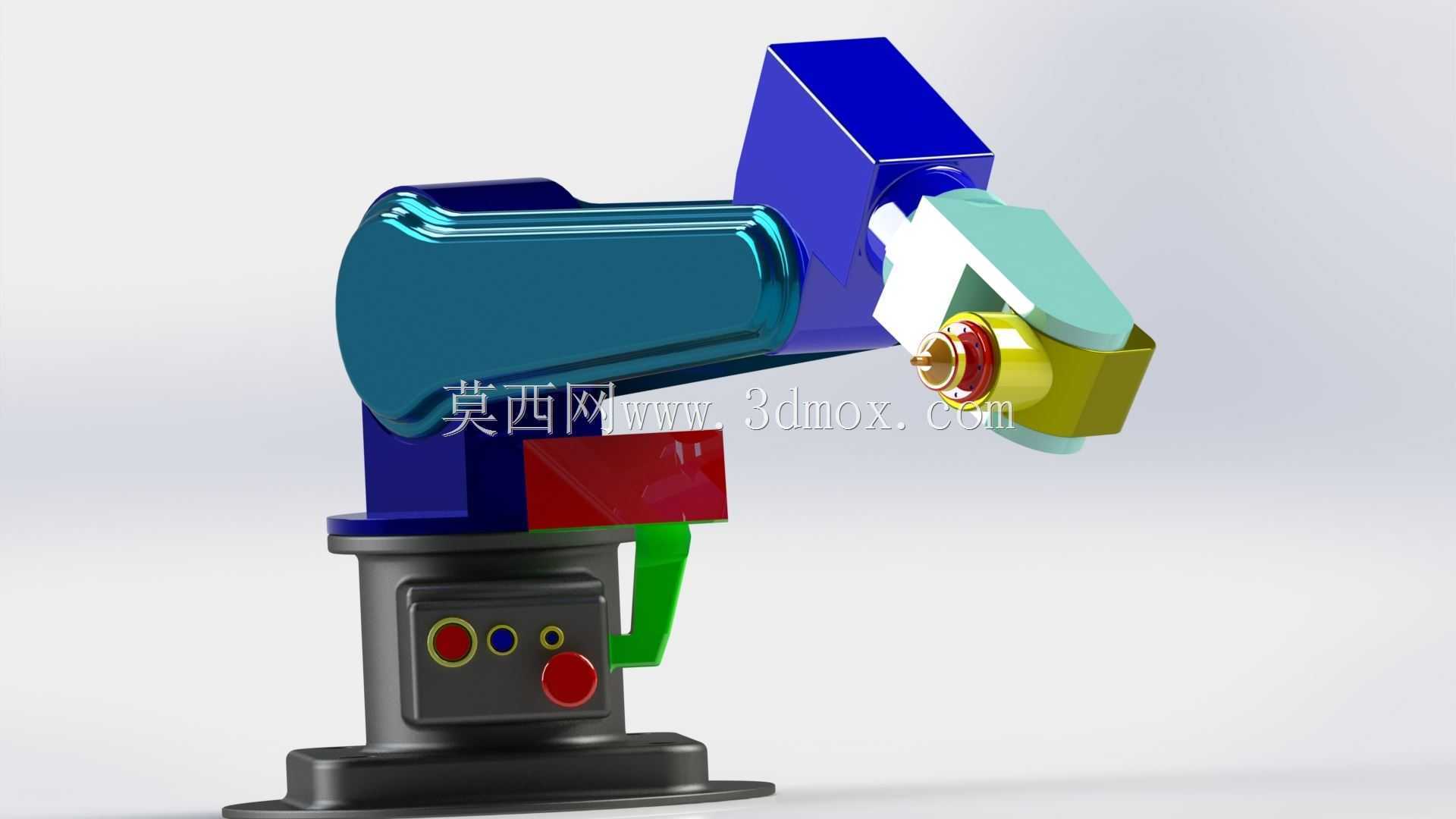

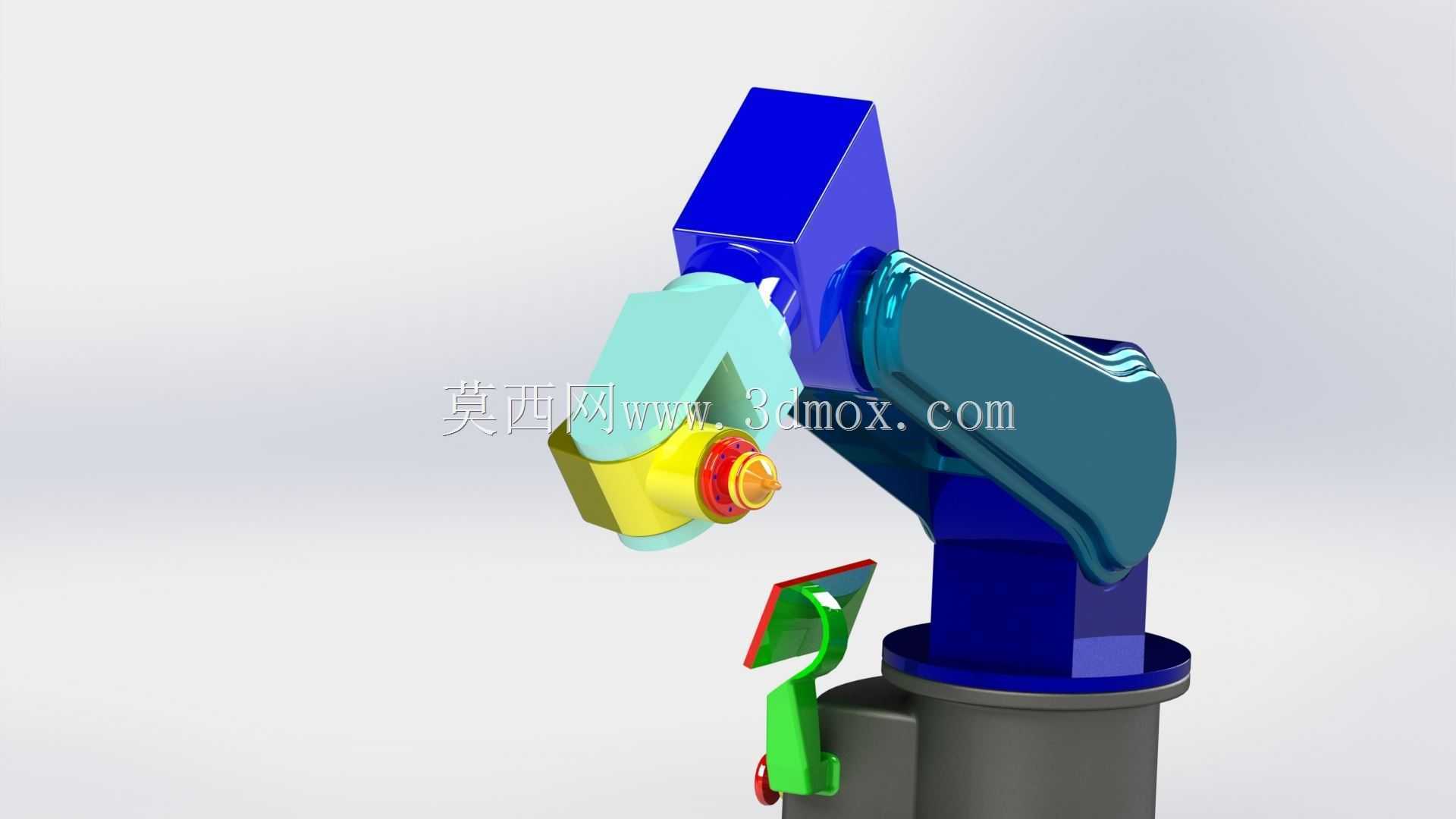

  这款多关节机械臂的结构设计,核心瞄准3C电子装配、小型零部件上下料、实验室样本转运这类轻载高精度作业场景,在做整体构型的时候,首先把安装边界卡死在常见的工业铝型材工作台面上,底座安装孔位完全适配市面主流4040、4080铝型材的T型槽间距,不需要额外做转接板就能直接固定,底座整体直径控制在180mm以内,安装时不会占用过多台面上的操作空间,哪怕是在宽度仅600mm的小型装配工位上,也能留出足够的工件摆放区域。

  从功能特性来看,这款臂型采用了六自由度串联构型,大臂、小臂的长度配比经过反复校核,水平作业半径覆盖850mm的范围,垂直方向可以实现从台面以上200mm到台面以下150mm的作业区间,完全覆盖常规工位上料架、装配夹具、周转托盘的常见摆放高度差。关节处的连接结构做了走线内置设计,所有动力线、信号线都从臂体内部的空腔穿过,外部没有裸露的拖链或者线缆,一方面避免作业过程中线缆剐蹭到周边的工装夹具或者工件,另一方面也能减少车间内切削液、粉尘对线束的侵蚀,提升长期运行的可靠性。

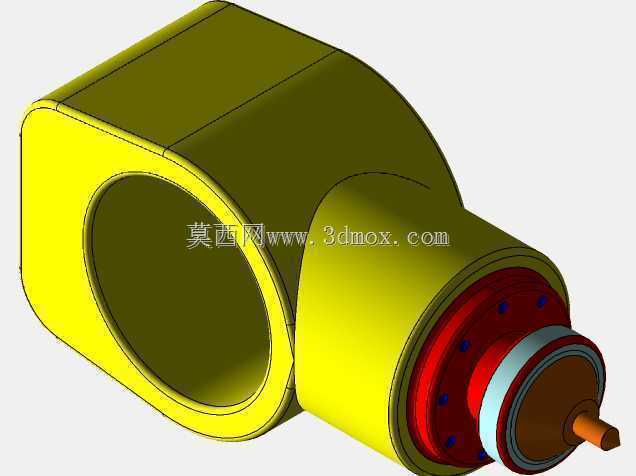

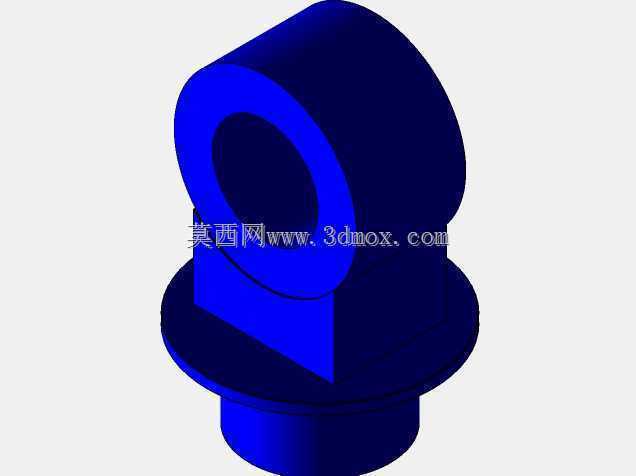

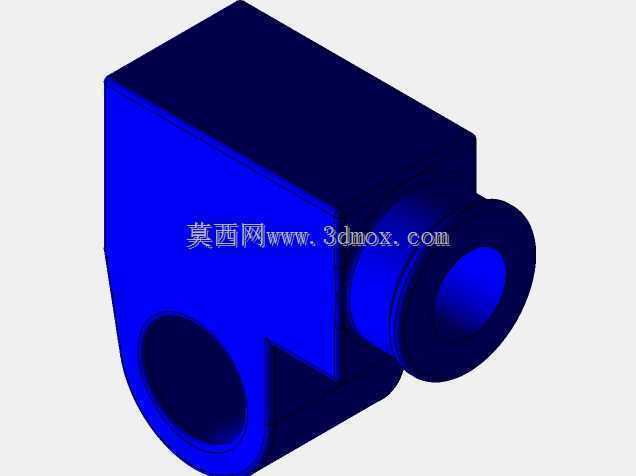

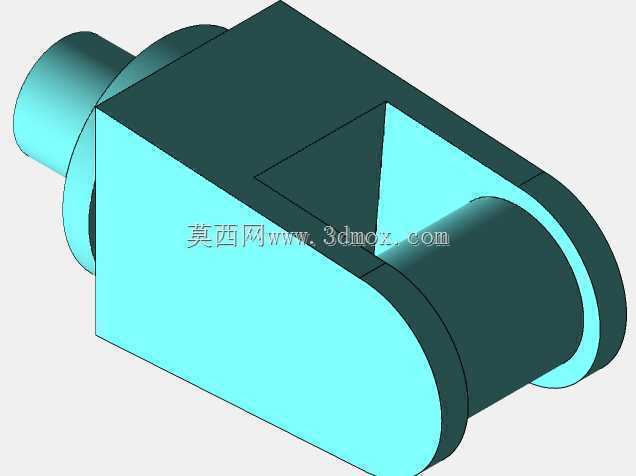

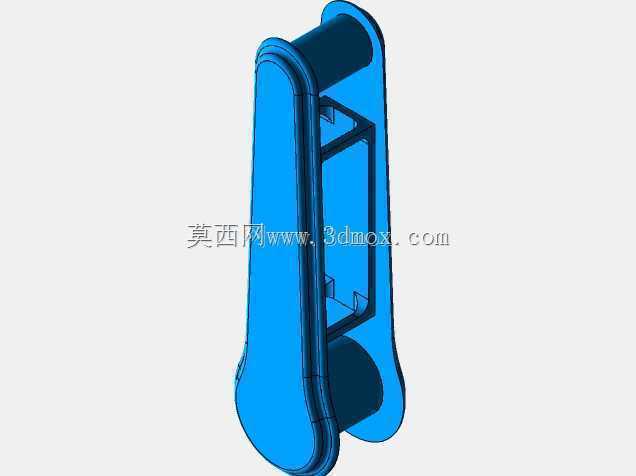

  设计思路上没有盲目追求大负载,而是把重复定位精度放在优先级最高的位置,每个关节的连接法兰都设计了锥形定位止口,装配时不需要反复打表调整就能保证关节的同轴度,减少装配误差带来的末端精度损失。末端执行器的连接接口采用了通用的快换盘安装位,不管是夹爪、真空吸盘还是小型拧紧轴,都能直接适配,不需要重新设计转接法兰,在多工序切换的作业场景里,能大幅减少换型的调整时间。臂体的材质选择上,大臂和小臂的主体结构采用了改性工程塑料搭配局部铝合金嵌件的方案,在保证结构刚性满足3kg额定负载要求的前提下,尽可能降低臂体自身重量,这样关节处的驱动单元不需要选太大扭矩的型号,既能控制整体成本,也能降低运行时的惯性,提升高速点位移动时的平稳性,不会因为惯性过大出现末端过冲的问题。

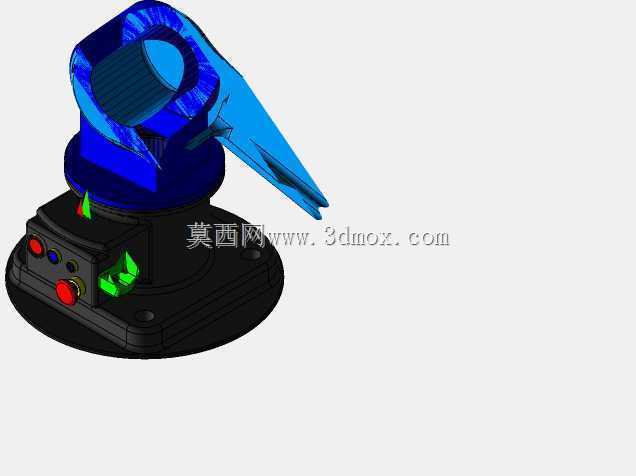

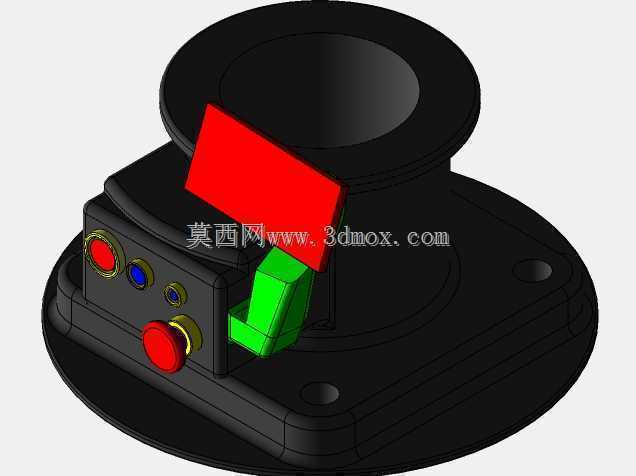

  底座部分的设计考虑了车间实际布线的需求,侧面预留了标准的电气接口安装位,动力输入、总线通讯、IO信号的接口都集中布置在底座后侧,接线的时候不需要拆开臂体外壳,日常维护排查线路的时候也更方便。关节处的密封结构做了分层设计,外层是防尘密封圈,能阻挡车间里常见的金属碎屑、粉尘进入关节内部,内层的密封槽预留了润滑脂存储空间,长期运行不需要频繁拆开补脂,减少日常维护的工作量。

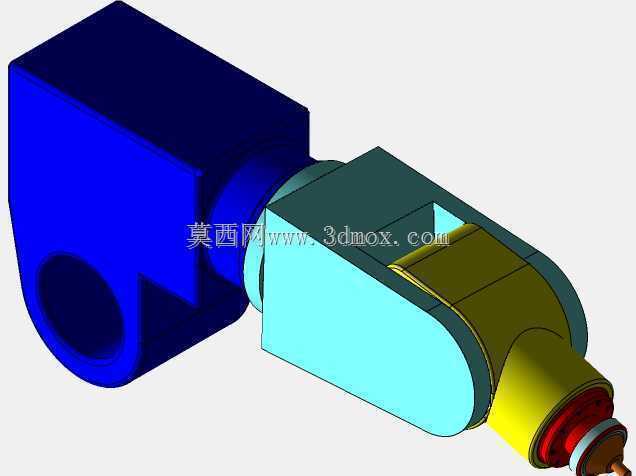

  在实际应用场景里,这款机械臂可以直接搭配小型输送线做工件分拣,也能固定在装配台旁配合工人做重复性的螺丝拧紧、零件插接动作,因为臂体外壳没有尖锐的棱角,所有外轮廓都做了R5以上的圆角处理,在人机协同作业的场景里,哪怕操作人员误碰到运行中的臂体,也不会造成严重的磕碰伤害。另外在做运动范围校核的时候,特意把关节的极限位置做了软限位预留,每个关节的机械硬限位比软件限位多留了5度的缓冲角度,避免软件异常的时候臂体直接撞到硬限位造成结构损坏。末端的法兰端面设计了标准的定位销孔,安装执行器的时候可以快速找正中心,不需要反复调整执行器的安装角度,就能保证工具坐标系的标定精度。

  整体结构的拆装逻辑也做了优化,每个关节的固定螺丝都设计在易操作的位置,日常更换易损件的时候,不需要把整台臂从工位上拆下来,只需要拆开对应关节的侧盖就能完成维护作业。臂体表面的处理采用了哑光质感,不会在车间灯光下产生强烈反光,避免影响周边视觉检测设备的成像效果,这一点在带视觉定位的作业场景里尤为重要,很多同类臂型因为表面亮面反光,经常会导致视觉相机取像出现过曝,需要额外做遮光处理,这款设计在前期就规避了这个问题。
