带轴端连接结构的异形操作执行构件

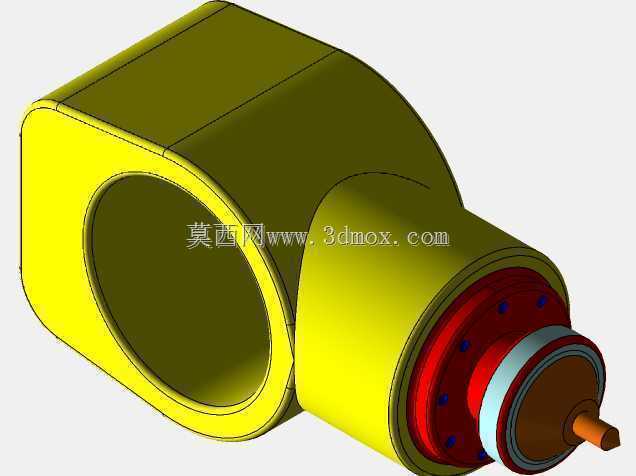

　　该构件常见于手动操作类工装、小型专用设备的操作端，承担操作力传导、执行端连接的核心作用，在工装夹具、小型专用加工设备、工位辅助器具上应用较多，操作人员通过握持或扳动该构件，可将操作力矩传递至后端执行机构，完成夹紧、换向、档位切换等动作。从结构设计来看，主体采用异形一体化壳体结构，大尺寸通孔为铰接安装位，用于将构件铰接在设备固定基座上，预留的通孔内径匹配常规铰接销轴尺寸，安装时可通过销轴实现构件的摆动自由度，壳体外侧的圆弧过渡设计，可避免操作过程中棱角剐蹭操作人员，同时提升结构整体抗扭强度，避免应力集中导致的壳体开裂。侧部延伸的轴端连接段采用阶梯式结构，从壳体向外依次设置法兰定位面、密封安装槽、轴伸端，

　　法兰定位面用于和后端执行元件的连接法兰贴合，保证同轴度，密封安装槽可嵌入O型密封圈，在有防尘、防切削液需求的加工工位场景下，可避免杂质进入铰接位造成卡滞，轴伸端设置的扁位结构，用于和传动拨叉、连杆等部件连接，传递扭矩时可避免周向打滑，相比普通光轴连接，扁位结构的抗剪切能力更强，适合频繁往复扳动的操作场景。设计过程中，优先考虑操作力矩的传导路径，将受力较大的铰接位壳体壁厚做加厚处理，壁厚比非受力段厚30%左右，可承受常规手动操作的最大扳动力矩，不会出现壳体变形问题；轴端连接段的各阶梯轴同轴度控制在0.02mm以内，保证和后端连接件装配后无偏摆，避免操作过程中出现卡滞、异响问题。安装边界方面，铰接通孔的轴向长度匹配常规安装座的宽度尺寸，

　　安装后轴向窜动量控制在0.1mm以内，不会出现轴向窜动导致的操作虚位；轴端连接段的外伸长度预留了足够的连接件安装空间，装配拨叉、连杆等部件时无需额外加装隔套，可直接通过轴端的螺纹孔锁紧固定，减少装配零件数量，提升装配效率。外形上采用大圆弧过渡的异形结构，没有尖锐棱角，操作时即使手部接触壳体表面也不会造成划伤，表面的圆弧面也方便操作人员握持发力，相比直棱直角的结构，操作手感更好。在实际使用场景中，这类构件常替代传统的实心操作手柄，中空的壳体结构在保证结构强度的前提下，可降低整体重量，长时间操作时可减少操作人员的手部疲劳，适合工位上需要频繁操作的场景，比如工装夹具的夹紧操作手柄、小型设备的档位切换操作杆、

　　检测工位的定位拨杆等场景都可适配。结构设计时还考虑了维护便利性，铰接位的通孔为光孔设计，磨损后可直接更换铜套或者销轴，无需更换整个构件，降低维护成本；轴端的密封槽结构可适配不同线径的密封圈，根据使用场景的防护需求选择对应规格的密封圈，在多粉尘、多切削液的机加工工位也能长期稳定工作，不会因为杂质进入铰接位导致操作卡滞。
