机械传动用叉形铰接臂连接构件

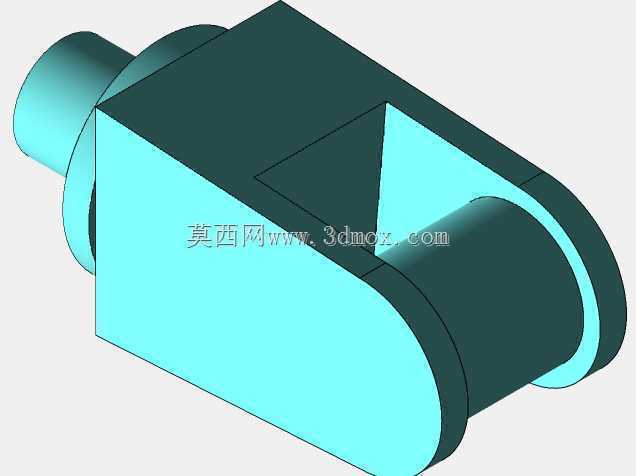

　　该构件属于机械传动系统中的铰接连接类零件，主要应用在需要实现往复摆动、角度传动的铰接臂组结构中，常见于工业机械手的臂段连接、自动化输送线的摆臂机构、轻工设备的连杆传动单元等场景，核心作用是实现相邻两个臂段之间的铰接传动，传递工作过程中的拉压载荷与扭矩，同时预留铰接转动的自由度，保证臂组运动过程中不会出现卡滞、应力集中的问题。从结构设计来看，构件主体采用方块式基体作为承载核心，基体两侧伸出同轴的圆柱轴段，用于与相邻臂段的安装孔位配合，实现径向定位与转动支撑；基体中部开设通槽式叉口结构，用于嵌入相邻臂段的连接端，叉口的两侧壁面与相邻连接端的侧面形成滑动配合面，限制铰接过程中的轴向窜动，保证转动过程的同轴度。

　　设计过程中优先考虑了载荷传递的均匀性，两侧圆柱轴段的直径与基体的壁厚做了等强度匹配，避免轴段与基体衔接位置出现应力突变，轴段根部做了圆角过渡处理，抵消交变载荷下的应力集中风险，适配长期往复摆动的工作工况。中部叉口的槽宽尺寸按照配合间隙的公差要求设计，既保证相邻连接端能够顺利嵌入，又不会因为间隙过大导致传动过程中出现冲击晃动，叉口的内端面做了平面度处理，保证与相邻连接件端面的贴合度，避免装配后出现偏载。从安装边界来看，两侧伸出的圆柱轴段长度根据配套臂段的安装孔深度确定，轴段端面不超出配套臂段的外侧面，避免运动过程中与周边其他构件发生干涉；基体的整体宽度小于叉口内相邻臂段连接端的宽度，保证转动过程中基体侧面不会与臂段的其他结构产生摩擦。

　　零件的外形没有多余的装饰结构，所有面均为功能面：圆柱轴段的外圆面为转动配合面，需要满足对应的表面粗糙度要求，降低转动过程中的磨损速率；基体的外侧面为非配合面，仅需满足尺寸公差即可，不需要过高的加工精度；叉口的内侧壁面为滑动配合面，需要控制平行度公差，保证铰接转动的顺畅性。在实际选型应用中，该构件需要搭配对应的铰接销轴使用，销轴穿过两侧轴段与嵌入叉口的相邻臂段的安装孔，形成完整的铰接副，销轴与轴段的配合根据工况选择间隙配合或者过渡配合，重载工况下可以在轴段内加装轴套，提升耐磨性能，延长构件的使用寿命。设计建模过程中，优先以基体的对称中心面作为基准面，保证两侧圆柱轴段的同轴度，以及中部叉口相对于中心面的对称度，

　　所有配合尺寸的公差按照机械设计手册中铰接连接的推荐值选取，避免因为公差不合理导致装配困难或者运动卡滞。该构件的结构没有复杂的曲面特征，加工工艺性较好，常规的铣削、车削工序即可完成加工，适合批量生产应用，能够适配多种中低载荷的铰接传动场景，替换性较强，在标准化的连杆臂组结构中可以作为通用铰接件使用。
