工业传动用臂链连接结构件

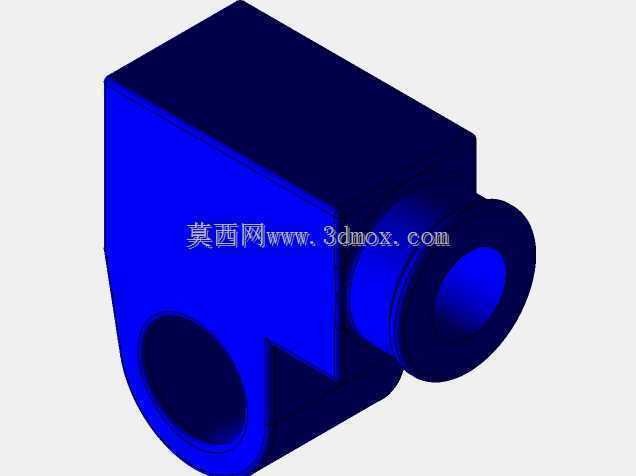

　　这类臂链结构件常出现在重载铰接传动场景中，比如工程机械的工作臂铰接组、输送线的重载牵引链节、升降设备的臂架连接部位，核心作用是实现两个相邻运动部件的铰接传动，同时传递既定载荷，允许部件间在限定角度范围内做相对摆动，避免刚性连接带来的应力集中问题。从结构形态来看，该零件主体为块状承力基体，一侧设置带同轴通孔的铰接耳结构，用于穿装铰接销轴，实现与相邻臂节的转动连接，通孔的加工精度直接影响铰接副的配合间隙，间隙过大会导致传动过程中出现冲击异响，加速销轴与孔壁的磨损，间隙过小则会增大转动阻力，甚至在重载工况下出现卡滞。另一侧延伸出带法兰边的筒状连接结构，法兰端面设置有均匀分布的连接孔位，用于和相邻的传动部件或者动力输出端做刚性固定，筒状结构的内孔可用于穿装传动轴或者布置润滑管路，为铰接部位提供持续的润滑介质供给，减少长期运转过程中的磨损量。

　　设计这类零件时，首先要结合应用场景的额定载荷计算基体的最小壁厚，尤其是铰接耳部位的截面厚度，需要同时满足拉伸、剪切、挤压的强度要求，避免在冲击载荷下出现耳板断裂的失效问题。铰接孔的中心距是核心安装尺寸，直接决定了整套臂组的运动行程与摆动角度范围，设计时需要先通过运动学仿真模拟整套臂架的极限运动位置，确认相邻臂节在最大摆动角度下不会出现结构干涉，再反推铰接孔的中心距尺寸。零件的外形轮廓做了多处圆角过渡处理，没有尖锐的直角棱边，一方面是为了减少热处理过程中的应力集中，降低零件淬火过程中出现开裂的概率，另一方面也能避免装配过程中锐边划伤操作人员，同时减少应力集中带来的疲劳失效风险。

　　安装边界方面，铰接耳部位的外侧端面需要和相邻臂节的耳板内侧端面保留0.1mm到0.3mm的装配间隙，既保证转动过程中不会出现端面摩擦卡滞，又能避免间隙过大导致的横向窜动。筒状连接端的法兰端面需要和对接部件的安装端面保证足够的平面度，平面度公差控制在0.05mm以内，避免连接后出现附加弯矩，导致连接螺栓受载不均出现断裂。零件的整体外形尺寸需要适配安装空间的边界要求，尤其是基体的外侧轮廓，在臂架摆动到极限位置时，要和周边的液压管路、防护结构保留至少10mm的安全间隙，避免运动过程中出现磕碰损坏。

　　实际工况下，这类臂链零件需要承受交变载荷的作用，除了常规的静强度校核，还需要做疲劳强度验算，尤其是铰接孔的内壁、耳板与基体的过渡位置，都是应力集中的高发区域，设计时需要通过有限元分析识别应力集中点，针对性调整圆角大小或者局部增加壁厚，提升零件的疲劳寿命。铰接孔内壁通常需要做表面淬火处理，提升表面硬度到HRC45-50，增强孔壁的耐磨性能，减少销轴转动过程中的磨损量，延长整套铰接副的维护周期。筒状结构的内孔与铰接孔的位置度公差需要严格控制，避免后续装配时出现传动轴与铰接轴不同心的问题，导致传动过程中出现额外的阻力与振动。
