变速器总成内置主齿传动构件

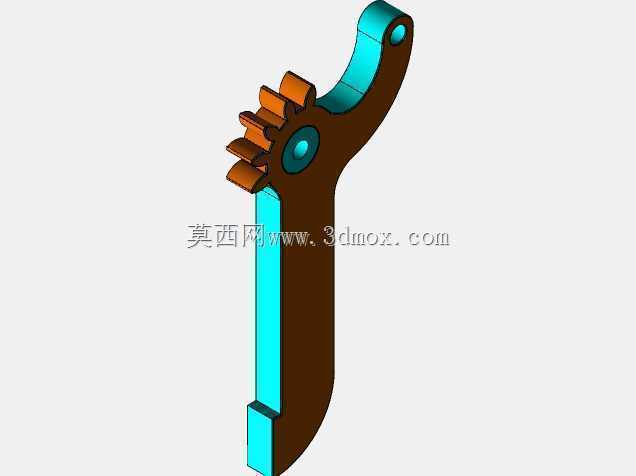

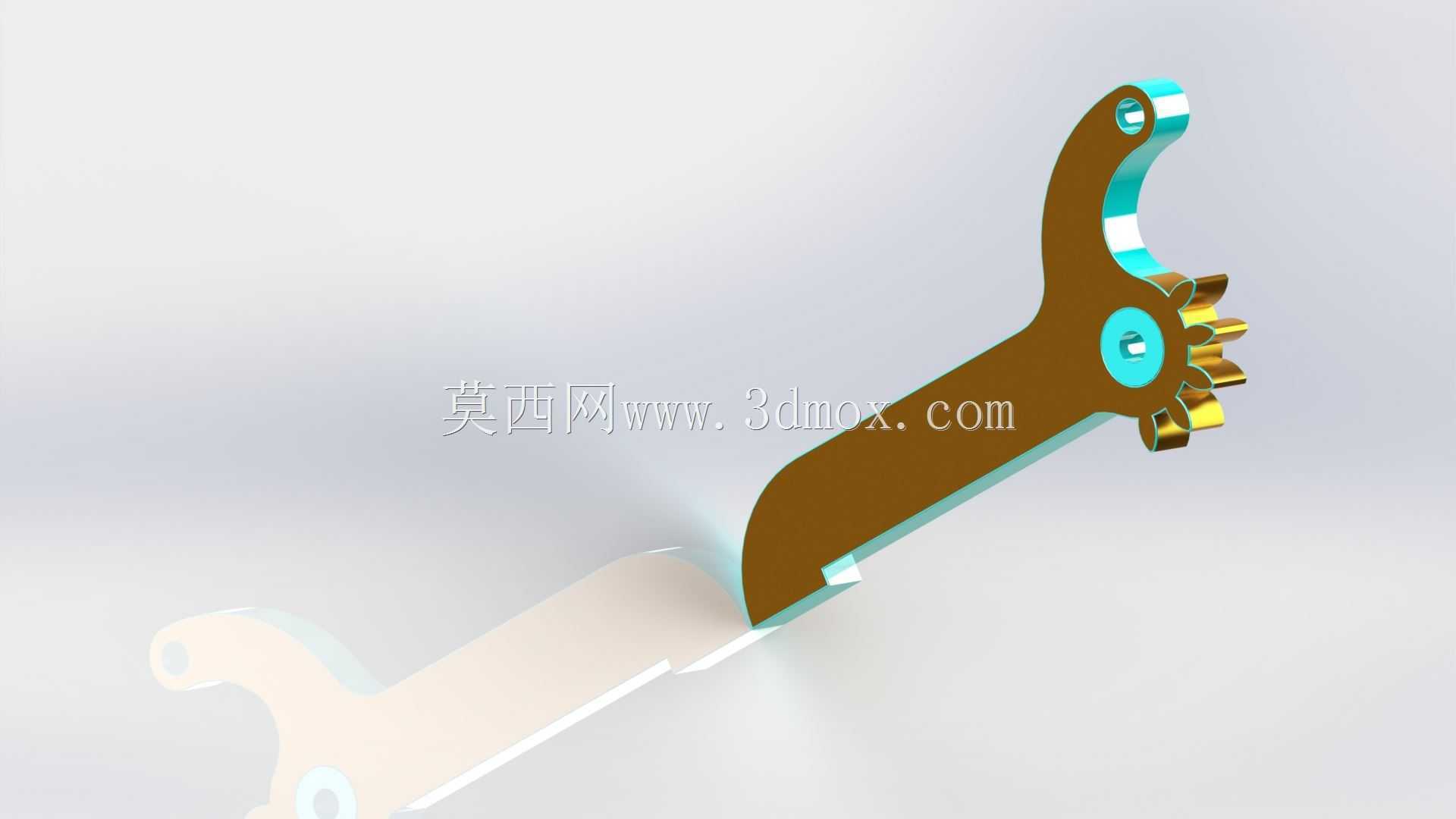

　　在手动变速器的换挡执行机构中，这类主齿构件承担着动力传递路径切换的核心作用，不同于常规啮合传动的圆柱齿轮，该构件属于换挡操纵机构与传动齿轮组衔接的异形传动件，其结构设计直接决定换挡动作的顺畅度与动力传递的可靠性。从实际装车场景来看，该构件安装于变速器壳体内部的换挡拨叉轴侧方，一端的棘爪结构与换挡同步器的齿套配合，另一端的扇形齿段与换挡摇臂的输出齿轮啮合，当驾驶员操作换挡杆时，摇臂带动该主齿构件绕固定安装轴转动，推动同步器齿套轴向移动，实现不同挡位齿轮的啮合切换。

　　设计层面上，构件主体采用长柄异形结构，柄部的弧形轮廓完全避让变速器内部相邻的换挡拨叉、齿轮轴等周边部件，避免换挡动作过程中出现运动干涉；顶端的安装孔为带衬套压装的基准孔，孔位的同轴度公差控制在0.02mm以内，保证构件转动时无卡滞；扇形齿段的齿形采用渐开线短齿设计，模数匹配换挡摇臂齿轮的参数，齿面高频淬火处理后硬度达到HRC55-60，可承受换挡过程中频繁的冲击载荷，长期使用不会出现齿面崩裂、磨损过量的问题。棘爪端的工作面设计有15°的导入斜角，与同步器齿套的卡槽配合时可自动导正，减少换挡打齿的概率，棘爪根部做了R3的圆角过渡，降低应力集中系数，避免频繁换挡受力后出现根部断裂的失效问题。

　　从安装边界来看，构件总长度适配常规乘用车手动变速器的内部轴向空间，安装孔中心到棘爪工作面的距离严格匹配同步器齿套的移动行程，转动角度范围控制在22°以内，对应变速器从空挡到目标挡位的全部行程，不会出现换挡过位或者挡位挂接不到位的情况。构件表面采用磷化处理，既可以减少与周边部件接触时的摩擦阻力，也能在变速器油液环境中具备良好的抗腐蚀能力，长期浸泡在齿轮油中不会出现锈蚀、表面剥落的问题。

　　在实际传动过程中，该构件并非持续参与动力传递，仅在换挡动作的瞬间承受载荷，因此其结构强度设计重点针对瞬时冲击载荷而非持续扭矩，柄部的截面采用变厚度设计，靠近安装孔与齿段的位置厚度更大，棘爪端厚度适当减小，在保证结构强度满足冲击载荷要求的前提下，尽可能降低构件自身重量，减少换挡操作的阻力，提升换挡手感。齿段与柄部的衔接位置做了加厚处理，该位置是构件受力的薄弱点，加厚后可将冲击载荷均匀分散到整个柄部结构，避免应力集中导致的变形。此外，构件上设计有两个定位凹点，用于装配时与换挡定位钢球配合，实现挡位的自锁功能，当构件转动到对应挡位位置时，钢球卡入凹点，防止车辆行驶过程中出现自动脱挡的问题，凹点的深度与角度经过反复验证，既可以保证挡位锁止的可靠性，又不会让换挡操作的阻力过大。

　　针对不同排量车型的变速器，该构件的齿段模数、柄部长度可做适配性调整，核心的棘爪角度、安装孔位基准保持通用化设计，可覆盖多数横置前驱手动变速器的换挡机构需求，在维修替换场景中，只要匹配对应齿段参数与安装尺寸，即可直接替换原有失效构件，无需对变速器内部其他部件做改动。建模过程中，构件的所有曲面均采用G1连续过渡，没有尖锐的棱角，既避免装配时划伤操作人员，也减少了应力集中的风险，所有机加工面的粗糙度要求控制在Ra1.6以下，非加工面粗糙度控制在Ra6.3以下，平衡加工成本与使用性能的需求。
