安装在从动臂上的换挡齿轮结构

项目分类:齿轮 发布时间:2022-01-29 ID:526362
  • 安装在从动臂上的换挡齿轮结构
  • 安装在从动臂上的换挡齿轮结构

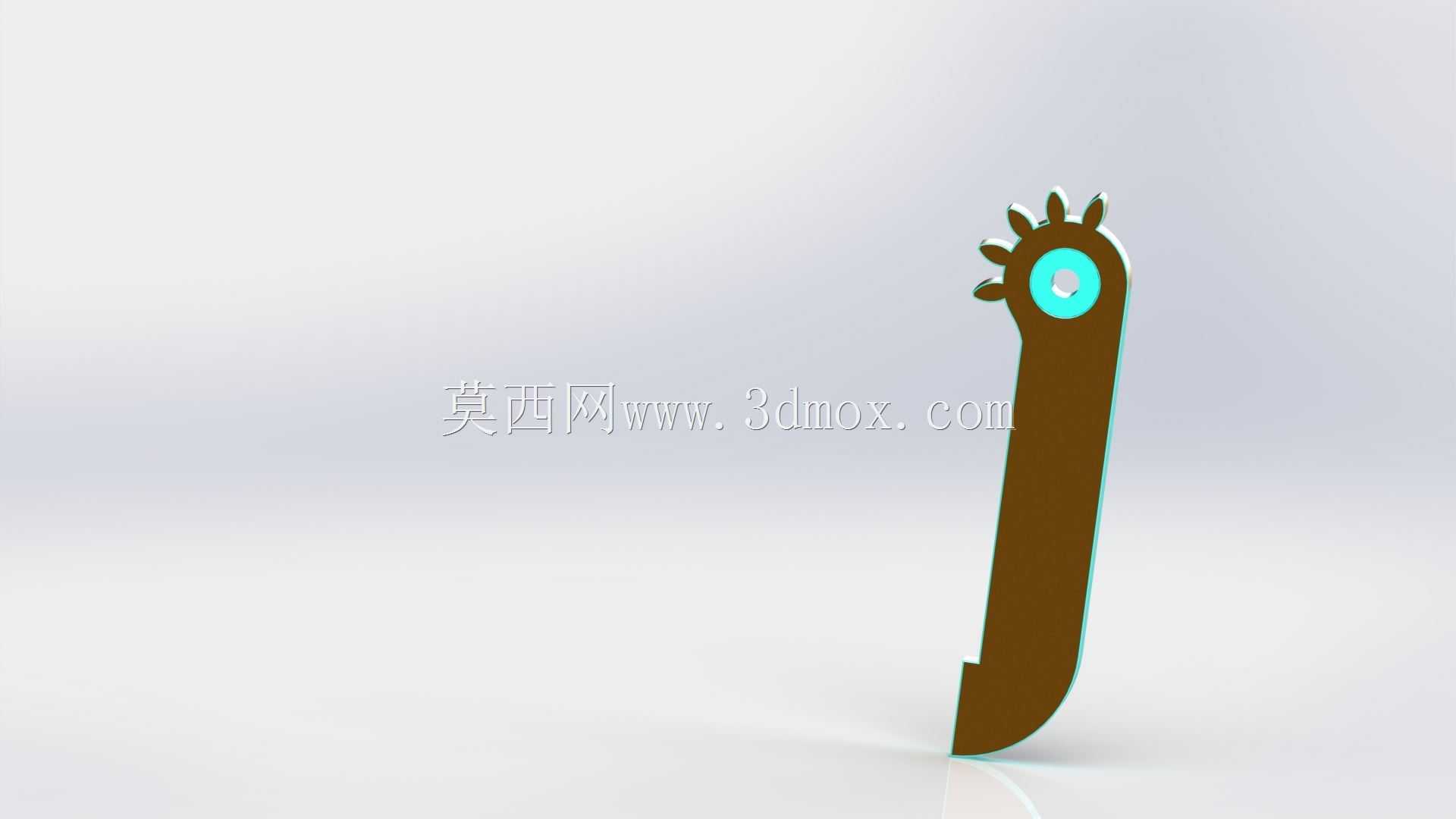

  该换挡齿轮构件主要应用于手动换挡类传动设备的从动臂安装位,常见于小型变速传动装置、手动换挡操作台、简易变速执行机构中,作为换挡动作执行的核心传动零件,承担挡位切换时的动力衔接、位置锁止与动作传递功能。在实际设备运行过程中,该零件随从动臂的摆动完成不同挡位齿轮的啮合切换,通过端部带齿形的结构与对应挡位的齿圈咬合,实现传动比的切换,同时长条形的臂身结构为换挡动作提供足够的摆动行程,保证挡位切换到位后不会出现脱挡、跳挡问题。

  从功能特性来看,该构件集成了齿轮啮合与摆臂传动的双重作用,上端的齿形结构经过齿形修形处理,齿顶做了圆角过渡,在换挡啮合过程中可以减少齿面冲击,降低换挡卡滞的概率,齿部中心的安装孔用于铰接固定,作为整个构件摆动的旋转支点,孔位的同轴度公差控制在0.02mm以内,保证摆动过程中不会出现径向窜动。臂身采用长条形变截面设计,靠近齿部的位置厚度更大,承担换挡时的啮合冲击力,下端的钩状结构用于连接换挡拉杆或拉线,将外部的换挡操作力传递到上端齿部,完成挡位切换动作,钩部的开口尺寸与配套的拉杆销轴直径匹配,间隙控制在0.1mm以内,既保证动作传递无虚位,又不会因为间隙过小出现卡滞。

  设计过程中首先需要匹配从动臂的安装空间边界,构件整体的摆动半径需要适配安装腔体内的空间尺寸,避免摆动过程中与腔体内壁、其他传动零件发生运动干涉。齿部的模数根据换挡时需要传递的扭矩计算确定,齿宽尺寸兼顾啮合强度与换挡时的切入便利性,齿形采用渐开线短齿设计,相比标准齿形拥有更高的齿根强度,能够承受换挡瞬间的冲击载荷,同时较短的齿长可以减少换挡时的滑动行程,让挡位切换更干脆。臂身的长度根据换挡行程确定,保证从空挡到各挡位的摆动角度控制在15°以内,符合人工操作的施力习惯,降低换挡操作的力度需求。

  安装边界方面,上端铰接孔的中心到下端钩部连接孔的中心距是核心安装尺寸,直接决定换挡行程的传动比,安装时铰接孔与固定销轴之间采用间隙配合,配合面添加润滑脂减少摆动磨损,臂身侧面与安装腔体侧壁的间隙保留2mm以上,避免加工装配误差导致摆动时出现摩擦。齿部的啮合端在挡位挂入后,与对应挡位齿圈的啮合深度达到齿宽的三分之二以上,保证动力传递的接触面积足够,不会出现齿面压溃问题,同时齿部的端面与齿圈端面保留0.5mm的间隙,避免转动过程中出现端面摩擦。构件整体采用合金钢材质,表面做淬火处理提升齿面硬度,臂身部分保留一定韧性,承受冲击载荷时不会出现断裂,表面做氧化发黑处理提升防锈能力,适配设备内部多油污的工作环境。在实际装配调试时,需要先调整铰接点的固定松紧度,保证构件摆动灵活无卡滞,再调整下端拉杆的连接长度,确保各挡位挂入时齿部啮合到位,退挡时能够完全脱离啮合,不会出现带挡问题。
