在伺服传动系统的布局中,经常会遇到动力输入与输出端存在高度差的布置场景,尤其是集成式伺服电机的内齿轮室,受电机本体轴向尺寸、内部绕组排布、编码器安装空间的限制,动力无法沿同一轴线直接传递到高位负载端,这类带同轴花键轴的垂直直齿轮,就是为解决这类跨高度动力传递需求设计的核心传动件。

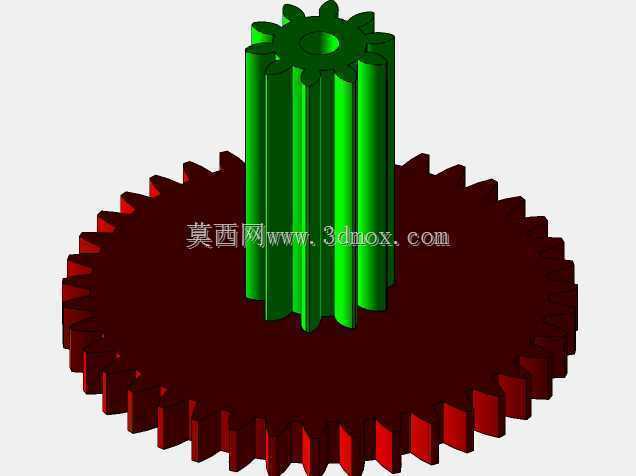

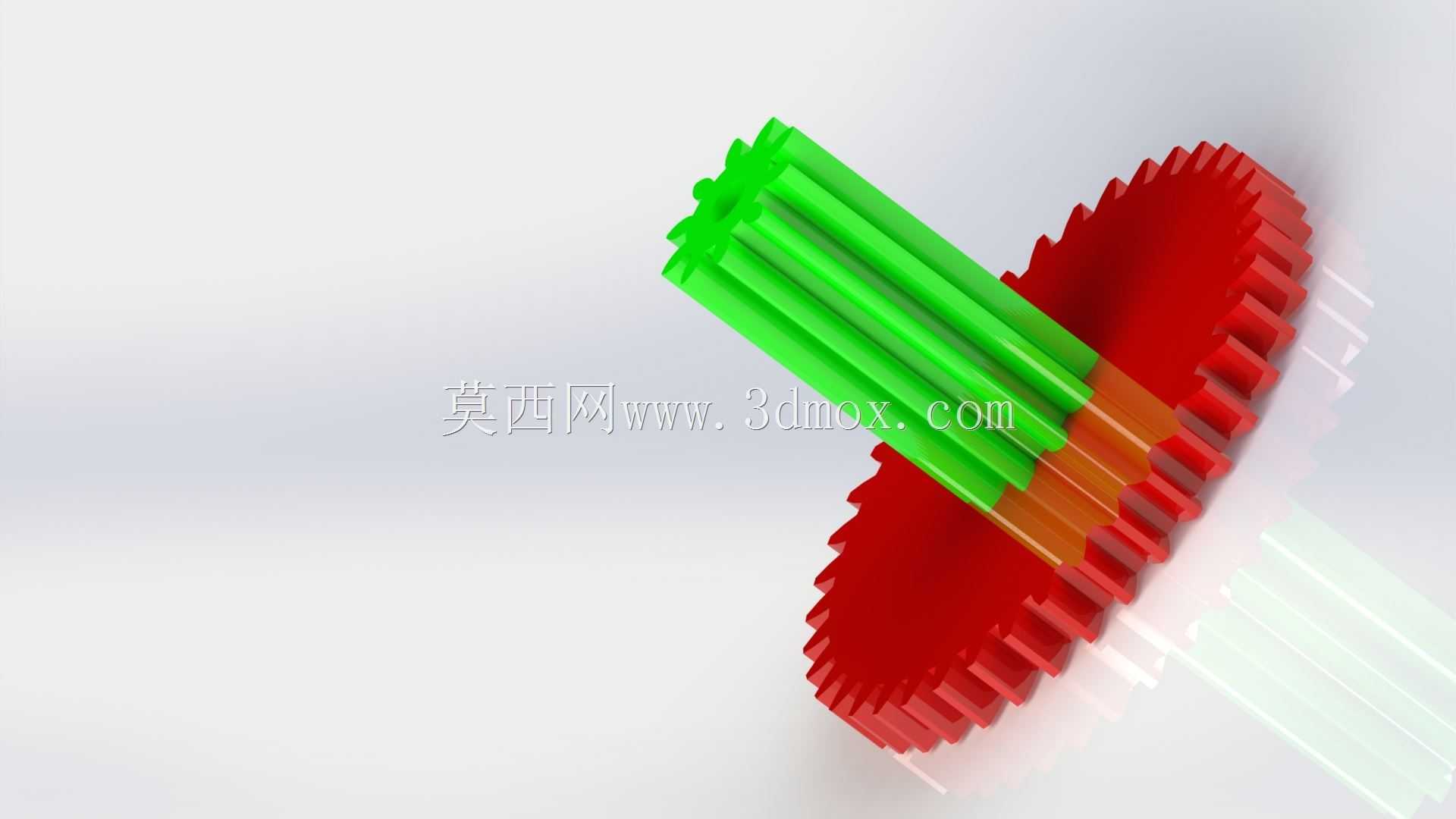

该零件的主体分为两个功能段,一端是与齿轮本体一体加工的外花键轴段,另一端是盘式直齿圆柱齿轮段,两个功能段的轴线完全重合,加工时采用一次装夹完成齿形与轴段的精加工,从根源上避免二次装夹带来的同轴度误差,保证高速运转时的动平衡性能。花键轴段采用渐开线花键齿形,相比矩形花键,渐开线齿形的齿根强度更高,对中性更好,能承受频繁启停带来的冲击载荷,装配时可直接插入伺服电机输出端的内花键套,配合端面的卡簧槽完成轴向定位,不需要额外设计轴向压紧结构,大幅缩减齿轮室内部的安装空间占用。
盘状直齿轮段采用标准渐开线圆柱直齿齿形,齿向与轴线平行,啮合时不存在轴向分力,不需要搭配推力轴承承受轴向载荷,可直接与内齿轮室高位的从动直齿轮啮合,将电机输出的低位置动力垂直向上传递到指定高度的输出端。齿轮的齿顶圆、齿根圆尺寸经过匹配计算,与啮合齿轮的中心距严格适配,齿侧间隙控制在0.02-0.05mm区间,既可以避免间隙过小导致的运转卡滞、热胀咬死问题,也能防止间隙过大带来的传动回差,满足伺服系统高精度位置控制的要求。
从安装边界来看,该齿轮的轴段长度根据伺服电机内齿轮室的腔体深度设计,装配完成后齿轮端面与腔体内壁的间隙控制在1mm左右,既不会与内壁发生运动干涉,也能避免轴段过长导致的悬臂挠度超标。齿轮的轮毂部分做了等强度减薄设计,在保证轴孔与齿圈连接强度的前提下,尽可能降低零件自身转动惯量,适配伺服电机高响应、高频启停的工作特性,减少动力传递过程中的惯量匹配损失。
实际应用中,这类齿轮常出现在小型伺服滑台、精密变位机构、自动化设备的进给传动单元内,这类场景的传动功率普遍在1kW以内,额定转速不超过3000rpm,对传动的平稳性、位置精度有较高要求。设计过程中,齿面的粗糙度要求控制在Ra1.6以下,降低啮合过程中的摩擦损耗与运转噪音,花键轴的配合面粗糙度控制在Ra0.8,保证装配时的滑动顺畅度与配合精度。零件的材料选型根据负载等级区分,轻载场景可采用POM、尼龙等工程塑料直接注塑成型,具备自润滑特性,不需要额外加注润滑脂即可长期运转,能进一步降低齿轮室的密封设计难度;中重载场景则采用45号钢调质处理后齿面高频淬火,硬度达到HRC45-50,兼顾芯部韧性与齿面耐磨性,可承受频繁正反转带来的冲击载荷。
在建模过程中,需要重点注意齿形的参数化生成,保证渐开线齿廓的精度,避免齿形误差导致的啮合干涉;花键轴的齿形要与标准内花键参数完全匹配,同时要标注清楚轴端的倒角尺寸,方便装配时的导向插入;齿轮端面的减重孔要做圆周均布,保证零件的质心落在回转轴线上,避免高速运转时产生偏心振动。这类集成式齿轮的设计,核心是在有限的安装空间内完成动力的跨高度传递,减少中间传动零件的数量,简化整个传动链的结构,降低装配复杂度与后期维护成本,相比采用多个齿轮组合实现换向抬升的方案,一体结构的传动效率更高,累计回差更小,更适配精密伺服传动的使用需求。
