内燃机传动用曲轴活塞联接构件

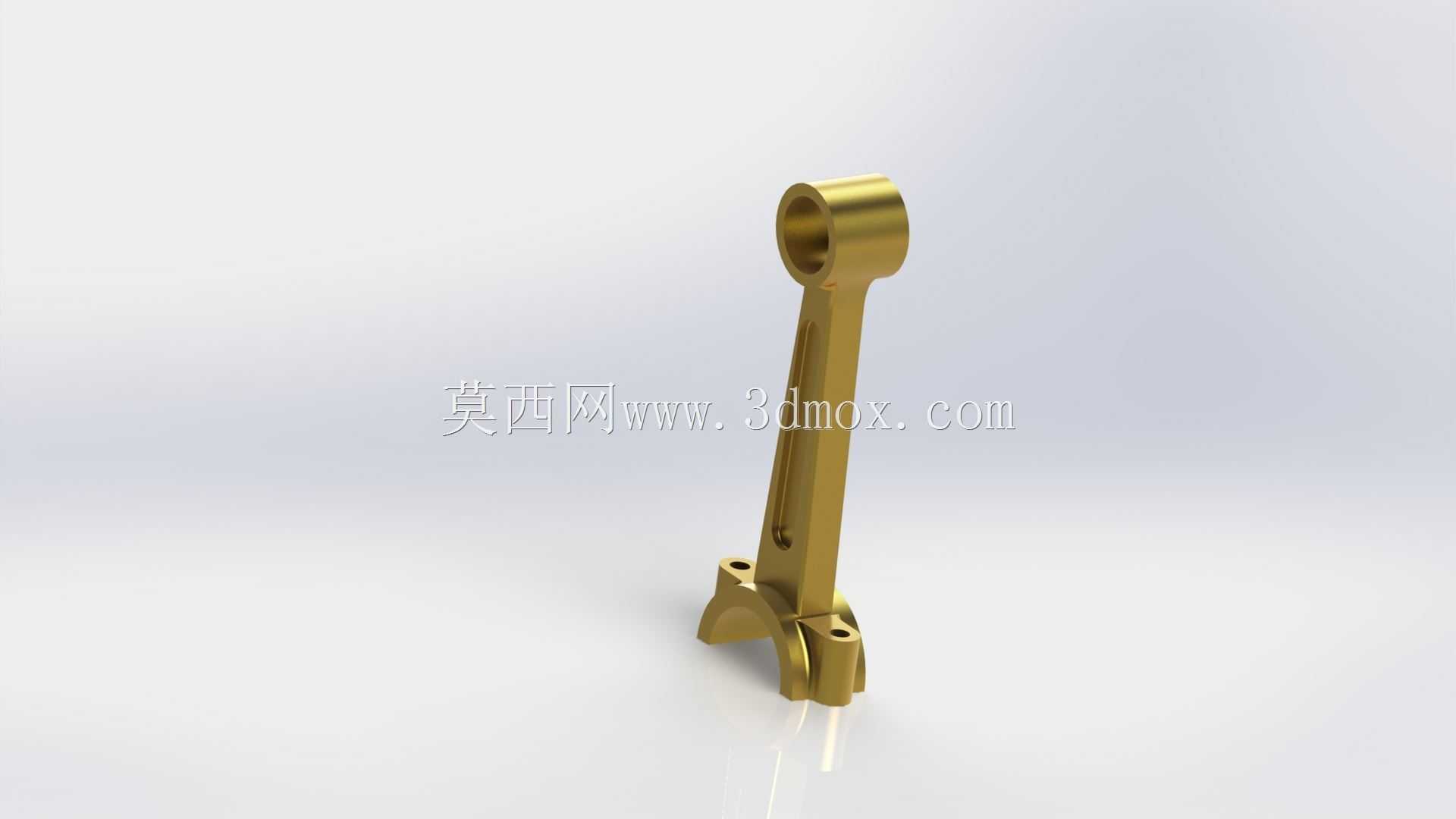

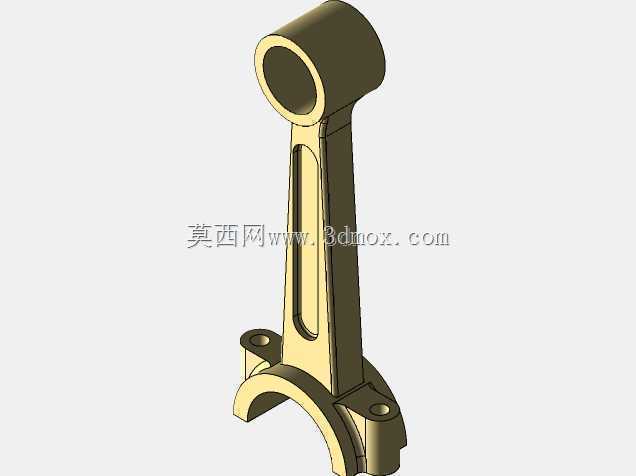

　　在往复式内燃机的动力传递链路里，这类联接构件承担着将活塞往复直线运动转化为曲轴旋转运动的核心传力作用，是动力总成里直接决定动力输出平顺性与运行可靠性的关键受力零件。日常做结构设计时，首先要明确它的安装边界：上端的环形孔位用于和活塞销配合，需要匹配对应规格活塞销的外径公差，孔内壁的表面粗糙度要控制在合理区间，避免长期往复摆动造成的磨粒磨损，同时孔端要预留卡簧安装的环槽位置，防止活塞销工作时轴向窜动脱出；下端的分叉式结构是和曲轴曲柄销配合的安装位，分叉的开档尺寸要严格匹配对应曲轴曲柄销的轴向宽度，两个半圆孔的同轴度公差需要控制在较高精度等级，避免装配后出现卡滞、偏磨的问题，下端的两个螺栓过孔要匹配连杆螺栓的公称直径，孔位的位置度公差要保证螺栓装配时不受额外剪切力。

　　从功能特性来看，这个零件在工作过程中要承受交变的爆发压力、往复惯性力以及旋转离心力的复合作用，所以结构设计时要优先保证杆身的刚度与疲劳强度，杆身采用的变截面过渡设计，是为了在尽可能降低自身重量的前提下，让应力传递路径更平顺，避免截面突变带来的应力集中问题，杆身的截面轮廓通常会根据受力方向做优化，在活塞推力作用的平面内保证足够的抗弯截面模量，减少工作过程中的弯曲变形量。实际应用场景里，这类构件除了用在常规的车用汽油、柴油发动机上，也会出现在小型通用汽油机、空压机、柱塞泵这类需要实现往复运动与旋转运动转换的设备中，不同应用场景下的载荷特性有明显区别：车用发动机的工况变化频繁，需要兼顾高转速下的惯性力控制与低转速大扭矩下的强度储备；固定动力用的通用机械工况相对稳定，更侧重长期运行的耐磨性能与疲劳寿命。

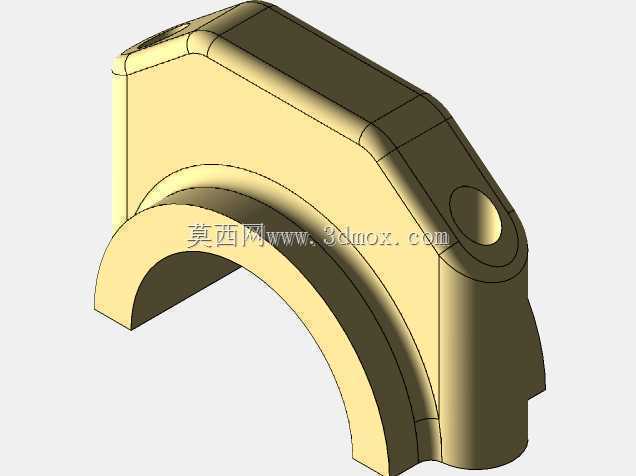

　　设计这类零件的时候，通常会先根据整机的排量、额定转速、最高爆发压力参数计算出零件需要承受的最大载荷，再结合选定的材料特性确定各部位的基本尺寸，上端小头孔的衬套安装位要预留足够的压装过盈量，保证衬套在长期往复摆动中不会出现松转，下端大头的剖分面如果采用平切口设计，要匹配定位销或者连杆螺栓的定位段来保证装配后的孔位圆度，如果是斜切口设计还要额外考虑切口方向的受力分解，搭配对应的定位结构防止盖体错位。外形尺寸的确定还要兼顾整机的布置边界，杆身的长度要匹配活塞的行程长度与曲轴的回转半径，避免活塞运动到上止点时与曲轴平衡块发生运动干涉，同时要保证活塞在下止点时，连杆的最大摆角在合理范围内，减少活塞对气缸壁的侧向推力，降低气缸套的偏磨风险。

　　从建模逻辑来说，做这类零件的三维模型时，要先搭建各安装孔的中心轴线作为基准，确定大小头孔的中心距也就是连杆的有效长度，再分别绘制大小头的端面轮廓，通过放样或者多截面实体的方式生成杆身的基础实体，之后再做各部位的圆角过渡，尤其是杆身与大小头衔接的位置，圆角半径不能过小，否则会造成应力集中系数大幅提升，大幅降低零件的疲劳寿命。下端的螺栓凸台要根据螺栓头的尺寸做沉孔设计，沉孔的深度要保证螺栓拧紧后螺栓头不高出端面，避免和曲轴平衡块发生刮碰，同时凸台与杆身的过渡也要做顺滑处理，减少不必要的应力集中点。实际生产中这类零件通常会采用模锻的方式成型毛坯，之后再通过机加工完成各安装孔、端面、剖分面的精加工，所以建模的时候还要考虑锻造拔模斜度、加工余量的预留，保证模型能够直接对接后续的工艺设计流程，不需要做额外的结构调整。在做运动仿真验证的时候，要把这个零件和活塞、活塞销、曲轴曲柄销做装配约束，模拟整机全行程的运动过程，检查各运动部件之间的最小间隙是否满足设计要求，尤其是高转速工况下零件受载变形后的间隙变化，避免运行过程中出现干涉碰磨的问题。
