直流电机内部电气连接组件结构设计

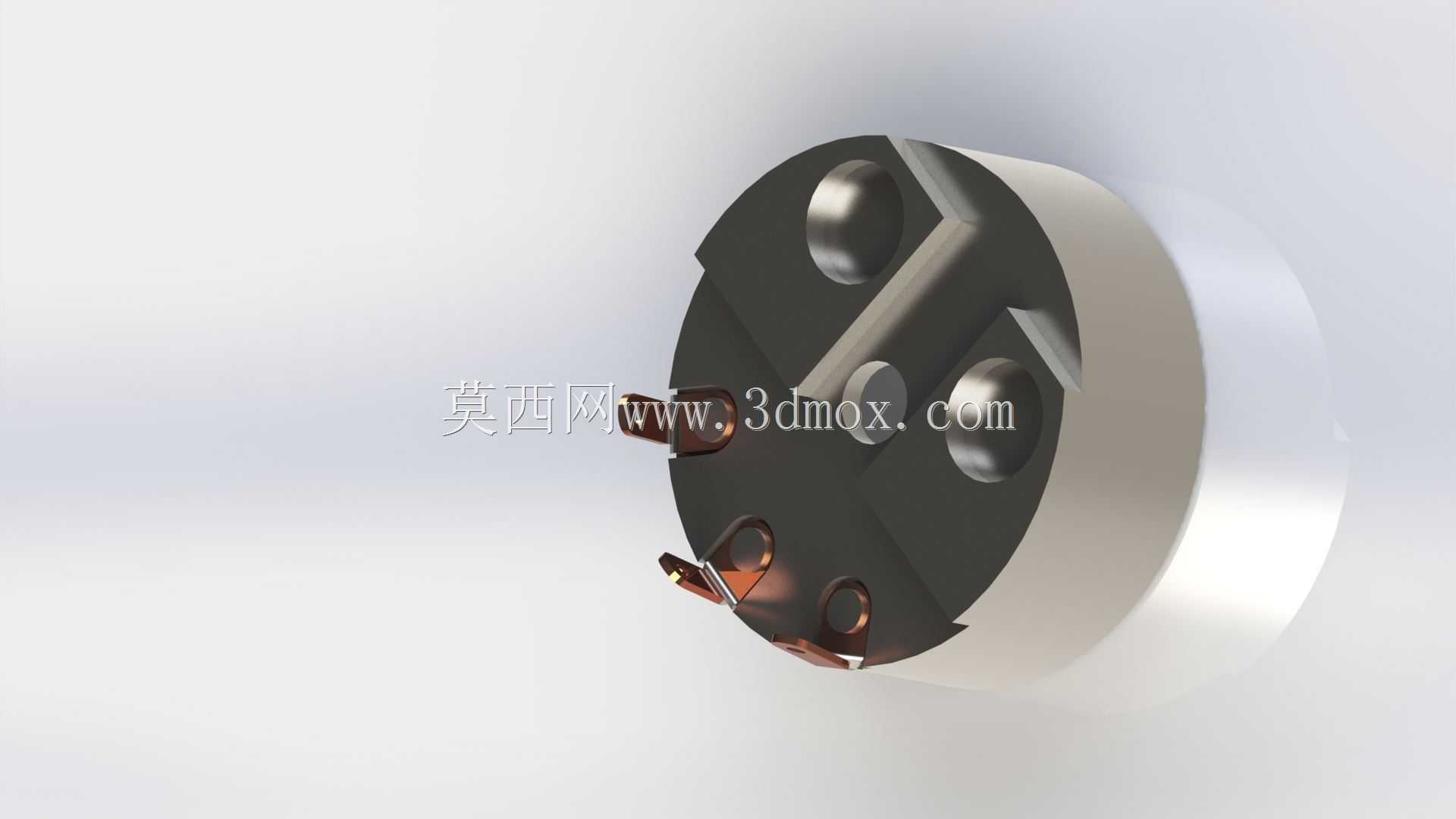

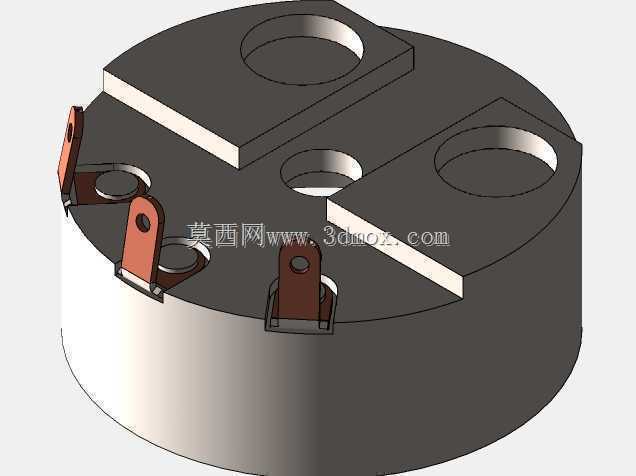

　　在小型有刷直流电机的整机结构设计中，电气连接组件是衔接电枢绕组与外部供电回路的核心结构，其布局合理性直接决定电机运行时的导电稳定性、换向可靠性以及长期工作的温升表现。该组件采用圆形基座适配电机端盖的内腔安装边界，基座外径与对应规格电机的端盖内止口尺寸匹配，安装时可直接嵌入端盖预设的定位槽内，无需额外设计复杂的固定结构，装配时仅需通过端盖自身的压合结构即可完成轴向限位，径向依靠止口的配合公差实现防转定位，能有效避免电机运行过程中因振动导致的连接组件移位问题。从功能实现角度看，该结构集成了绕组接线端、导电接触件以及绝缘隔离结构三个核心部分，三个凸起的金属定位柱分别对应电枢绕组的不同相位接线端，绕组引出线可直接缠绕或焊接在柱体上，

　　柱体根部设计有圆角过渡结构，能避免焊接时焊料堆积造成的相邻接线端短路风险，同时柱体的高度经过精确计算，既保证焊接操作有足够的操作空间，又不会超出端盖内部的安全绝缘距离。伸出基座端面的弹性导电触片采用带弧度的铜质材料制作，触片的弯折角度经过反复验证，既能保证与换向部件接触时保持稳定的接触压力，又不会因压力过大造成额外的摩擦损耗，触片表面做了钝化处理，可降低长期通断过程中的氧化速率，延长组件的使用寿命。设计过程中重点考虑了绝缘性能的保障，基座整体采用耐高温的绝缘工程塑料注塑成型，金属嵌件与塑料基座之间采用注塑包胶的工艺结合，结合面设计有环形密封槽，能防止电机运行过程中碳粉、灰尘进入嵌件缝隙造成的绝缘下降，

　　不同导电部件之间的绝缘距离严格按照低压电器的安全间距要求设计，即使在电机满负荷运行的最高温升条件下，绝缘电阻仍能满足使用要求。在安装边界的适配性上，该组件的轴向总厚度控制在极小的范围内，不会占用电机内部过多的轴向空间，可为电枢绕组、换向器等其他部件预留充足的布置余量，组件的出线端位置与电机端盖的出线孔位置精准对应，外部供电引线可直接穿过端盖孔与接线端连接，无需额外设计引线弯折导向结构，能有效简化整机的装配工序。实际应用场景中，该类电气连接组件多用于小型驱动类直流电机，常见于小型电动工具、家用小电器、车载小型驱动装置等产品的动力单元中，这类应用场景往往要求电机在有限的体积内实现稳定的动力输出，电气连接组件的紧凑化设计刚好匹配这类需求，

　　同时该结构的接触电阻经过优化，在电机额定电流工况下的温升远低于绝缘材料的耐温阈值，可保证电机长期连续运行时不会出现接线端过热烧蚀的问题。在结构细节处理上，基座边缘设计有小尺寸的定位缺口，可与端盖内部的定位凸台配合，实现装配时的防错，避免工人装配时出现接线端相位错位的问题，导电触片与基座的连接采用嵌件铆接的方式加固，能承受电机启停时的瞬时电流冲击，不会出现触片松动脱落的故障。
