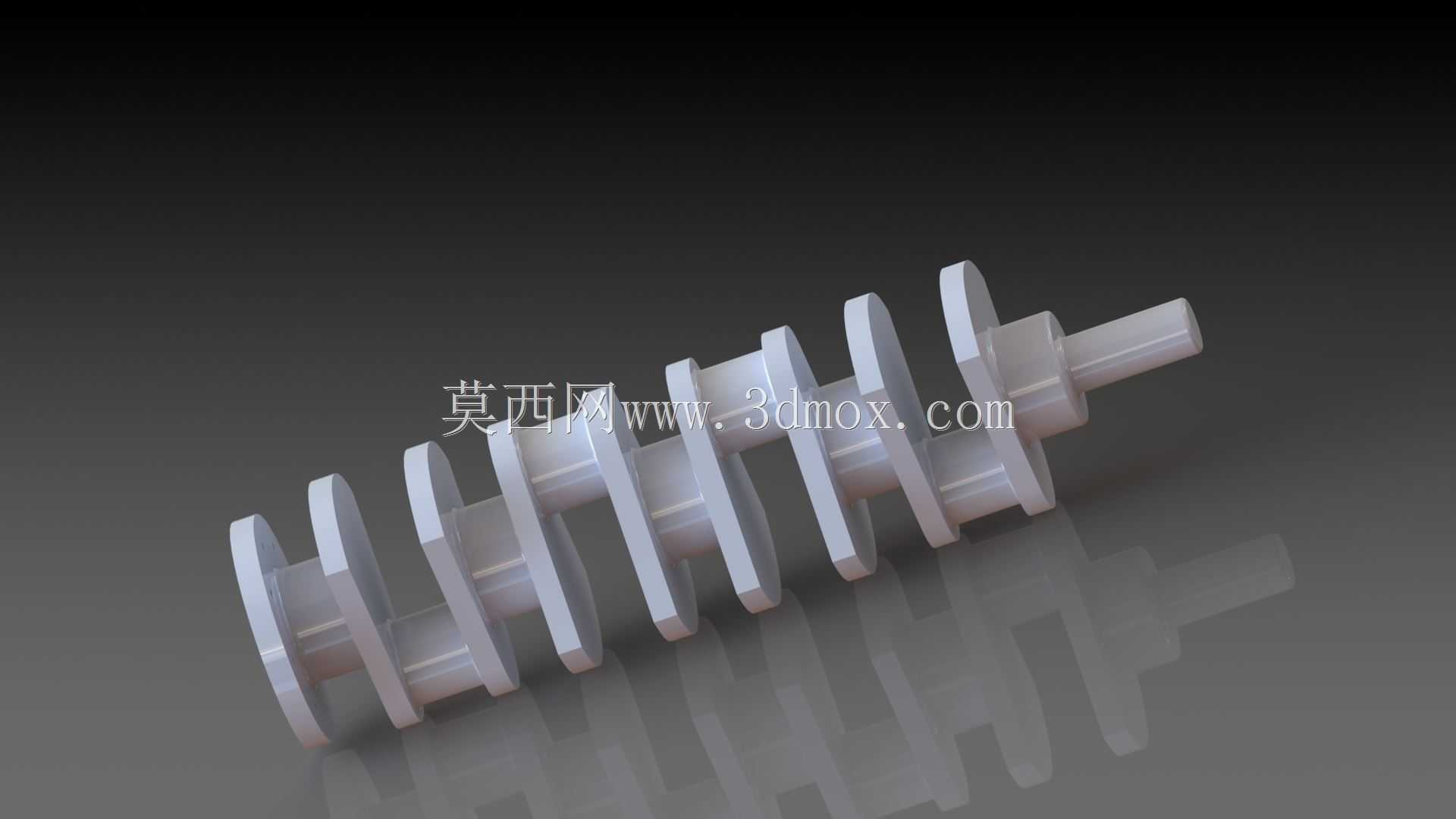

四缸内燃机用曲轴结构三维数模

　　在车用四缸内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，日常做动力总成匹配、发动机逆向开发、教学演示结构拆解时，这类精准的曲轴三维数模能大幅减少前期结构核对的工作量，不用反复对着二维图纸脑补空间位置关系。做这款曲轴的结构设计时，首先要匹配四缸机的点火间隔角，四个曲柄销的相位角按照180度间隔对称布置，保证一四缸、二三缸的活塞运动行程完全对称，以此抵消一阶往复惯性力，降低整机运行时的振动幅度，这也是直列四缸机型普遍采用的曲轴布置逻辑。从结构细节来看，主轴颈与曲柄销之间的过渡圆角做了等半径圆弧处理，避免应力集中导致的疲劳断裂，毕竟曲轴长期承受交变冲击载荷，圆角处的应力集中系数直接决定部件的疲劳寿命；

　　每个曲柄臂上都设计有对应的平衡重块，平衡重的质心位置经过配重计算，刚好抵消曲柄销、连杆大头端旋转时产生的离心力，让曲轴在额定转速区间运行时的动平衡精度满足车用动力的要求。安装边界上，主轴颈的直径、各档主轴颈的轴向间距完全匹配对应排量四缸机的缸体主轴承座尺寸，轴向定位靠中间档主轴颈两侧的止推面实现，控制曲轴的轴向窜动量在合理范围内，避免运行时出现轴向窜动撞击主轴承盖的问题；曲轴前端的轴段预留了正时齿轮、皮带轮的安装键槽与定位轴肩，后端的法兰盘匹配飞轮的安装定位孔与螺栓孔位，保证动力输出端的连接同轴度。实际应用场景里，这类曲轴不仅适配传统燃油乘用车的直列四缸发动机，也可以用在小功率固定式发电机组、小型工程机械的四缸动力单元上，

　　建模时完整还原了润滑油道的走向：主轴颈与曲柄销之间的斜向油道完全贯通，压力机油可以从缸体主轴承油道进入主轴颈间隙，再通过斜油道输送到曲柄销与连杆大头的配合面，保证高转速运行时摩擦副有充足的润滑油供给，避免出现干磨烧瓦的故障。建模过程中对曲柄臂的厚度、平衡重的外轮廓尺寸做了贴合实际量产件的还原，没有做过度简化，平衡重的外圆轮廓做了避让设计，保证曲轴旋转时不会和缸体内部的加强筋、连杆杆身发生运动干涉，做运动仿真时可以直接导入数模做干涉检查，不用再额外修正结构。对于做发动机改装、维修教学、结构原理演示的从业者来说，这个数模的结构细节足够支撑装配仿真、爆炸视图制作、结构受力分析的前置准备工作，各配合面的尺寸公差带也按照量产件的常规设计值做了预留，主轴颈与主轴承的配合间隙、曲柄销与连杆大头轴承的配合间隙都符合车用内燃机的设计规范，不用再重新调整配合参数就能直接用于虚拟装配验证。
