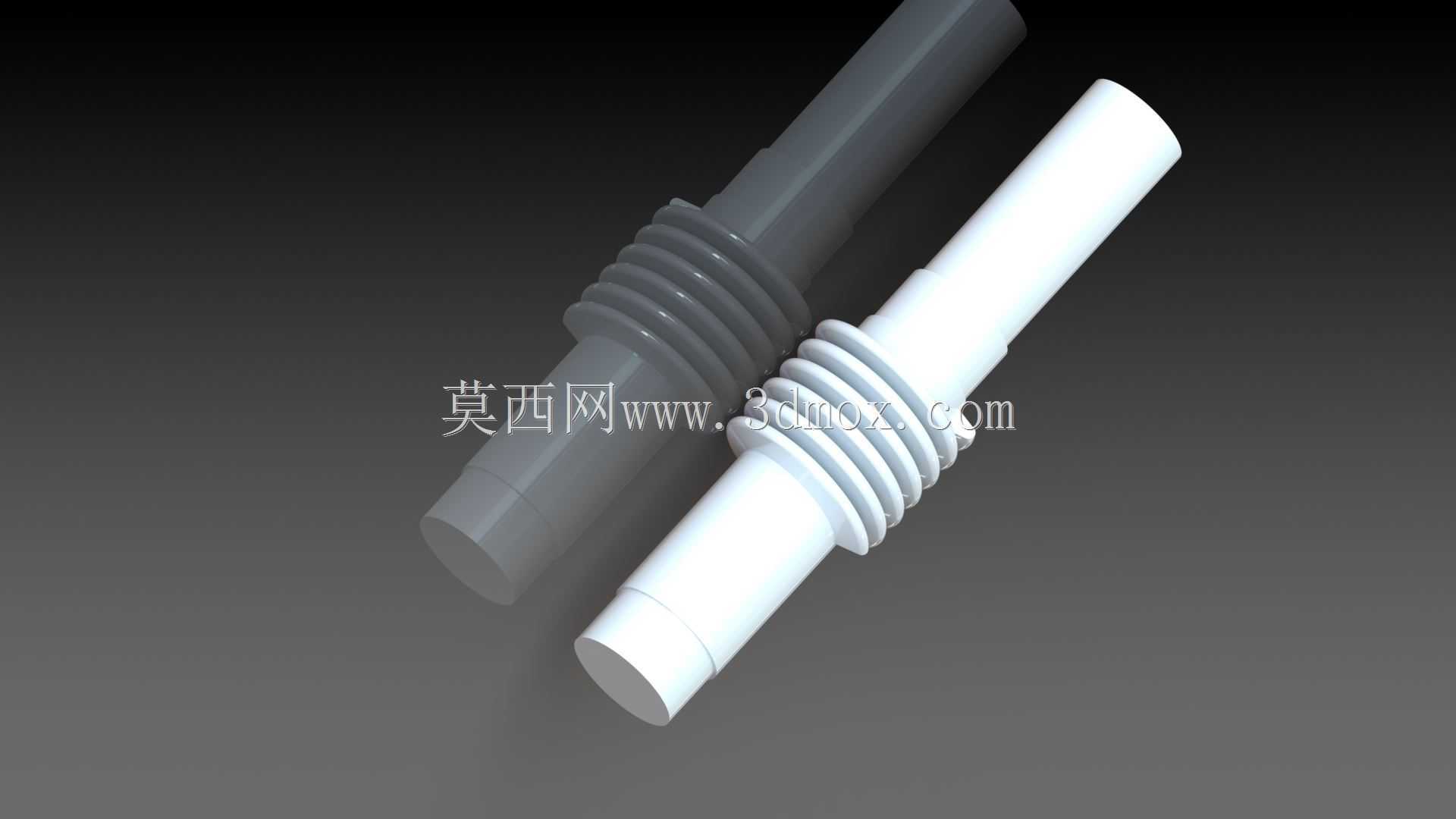

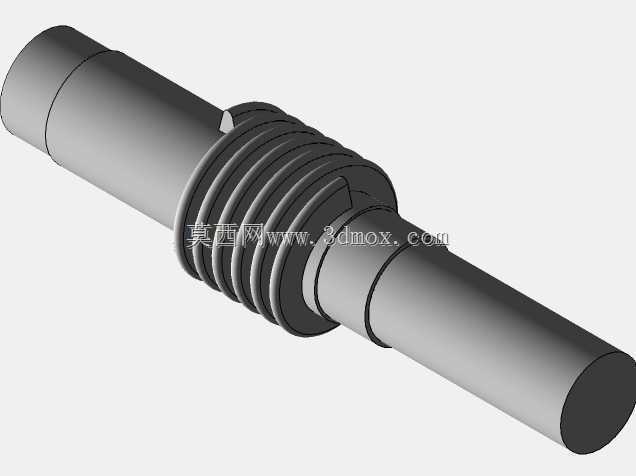

螺旋传动长轴结构三维设计模型

　　在各类需要将圆周运动转化为直线往复动作、或是在同轴长距离路径上传递扭矩的机械设备中，这类带螺旋槽结构的传动轴是核心的动力传递载体，常见于轻工包装设备的进给机构、小型机床的走刀传动单元、纺织机械的导纱往复机构以及自动化输送线的分料定位模组中，区别于普通光轴仅传递扭矩的功能，这类轴身集成的螺旋槽结构可以直接与配套的滑套、拨叉组件配合，在轴体做定速圆周转动时，带动配合件沿轴向做规律的直线位移，省去了额外加装丝杠、导轨副的安装空间，非常适合结构紧凑、负载不大但动作精度要求稳定的中低速传动场景。从实际使用的工况来看，这类传动轴的受力状态相对复杂，轴身既要承受输入端传递来的扭转剪切力，螺旋槽的侧壁还要承受配合件滑动时带来的轴向挤压力，

　　同时轴体两端的支撑轴颈位置会持续受到轴承的径向支撑反力，因此在结构设计阶段，首先要明确整套传动机构的安装边界：两端支撑轴颈的直径需要匹配所选标准深沟球轴承的内孔尺寸，轴肩的定位高度要符合轴承内圈的安装定位要求，避免出现轴承装配后轴向窜动的问题；轴身的螺旋槽导程需要根据执行端需要的直线移动速度来确定，当轴体转速固定时，导程越大，配合件的轴向移动速度越快，对应的槽侧壁受力也会相应增大，因此槽深的设计不能过大，否则会削弱轴身的整体抗扭强度，通常槽深控制在轴身直径的八分之一到六分之一区间，既能保证配合件的卡合深度足够不脱槽，也不会让轴身的有效承载截面缩减过多。轴体的外形采用阶梯轴结构是出于装配便利性的考虑，从输入端到输出端的轴径依次变化，

　　装配时可以从轴的一端依次将轴承、隔套、配合滑套、密封件等零件顺次套入，每个阶梯的轴肩都可以作为对应零件的轴向定位面，减少额外加装定位轴套、卡簧的零件数量，降低装配复杂度和后期维护的拆解难度。螺旋槽的截面形状设计为圆弧形，而非矩形或者三角形，主要是为了降低配合件在槽内滑动时的接触应力，减少长期运行后的槽壁磨损，同时圆弧形槽在加工时也更适合通过旋风铣或者数控车削一次成型，加工效率更高，槽口位置做了微小的倒角处理，避免装配时配合件的卡爪刮伤槽壁，也能去除加工产生的毛刺，防止运行过程中毛刺脱落进入轴承或者配合间隙造成卡滞。两端的轴颈位置设计有密封件安装槽，可以配套安装骨架油封或者O型密封圈，防止设备运行时润滑油从轴的支撑位置泄漏，

　　同时也能阻挡外界的粉尘、碎屑进入轴承腔体，延长支撑轴承的使用寿命。在安装尺寸的匹配上，轴的总长度需要严格对应设备内部两个支撑轴承座之间的跨距，过长会导致轴体转动时出现挠性变形，增大转动时的径向跳动，影响螺旋传动的位置精度，过短则会导致轴承无法完全落座，出现装配间隙；轴端的输入端设计有平键槽，可以配套标准平键与驱动齿轮、带轮或者联轴器连接，键槽的深度和宽度符合对应轴径的国标键槽尺寸，不需要额外定制非标准键连接零件，降低备件采购和替换的成本。实际选型应用时，需要注意这类传动轴的适用转速区间，通常不超过每分钟一千转，过高的转速会导致配合滑套在螺旋槽内的滑动速度过快，磨损加剧，同时轴体的动平衡要求也会大幅提升，增加加工成本；如果应用在有一定腐蚀环境的设备中，比如食品包装机械、化工物料输送设备，可以在轴体表面做镀硬铬或者发黑处理，提升轴身的耐磨和耐腐蚀性能，延长零件的更换周期。从建模逻辑来看，这类轴类零件的三维建模首先要绘制阶梯轴的回转截面轮廓，通过回转特征生成轴的基体，之后根据确定的导程和槽深参数绘制螺旋线，以螺旋线为路径扫描切除出螺旋槽结构，最后再加工键槽、密封槽、倒角等细节特征，建模过程中所有的尺寸都要对应实际加工的公差要求，比如支撑轴颈的尺寸公差取m6级，与轴承内孔形成过渡配合，螺旋槽的槽宽公差取h7级，保证与配合件的卡爪间隙在合理范围，既不会卡滞也不会出现过大的间隙造成传动回程误差。
