这款双联结构的中间齿轮,是伺服电机动力传递链路里的核心过渡传动件,日常在中小功率伺服驱动的进给系统、位置调节机构里出镜率极高,不管是工业自动化生产线的伺服滑台、数控设备的进给轴驱动单元,还是小型精密执行机构的动力换向结构里,都能见到这类齿轮的应用。它承担着衔接电机输出轴端小齿轮与末端执行端大负载齿轮的作用,既可以通过两级不同齿形、不同模数的齿圈匹配,实现传动比的合理分配,也能通过中间轮的位置调整,优化整个传动链的中心距布局,避免电机输出端直接对接大负载齿轮带来的径向力过载问题,同时还能抵消部分传动回程间隙,提升整个伺服系统的位置控制精度。

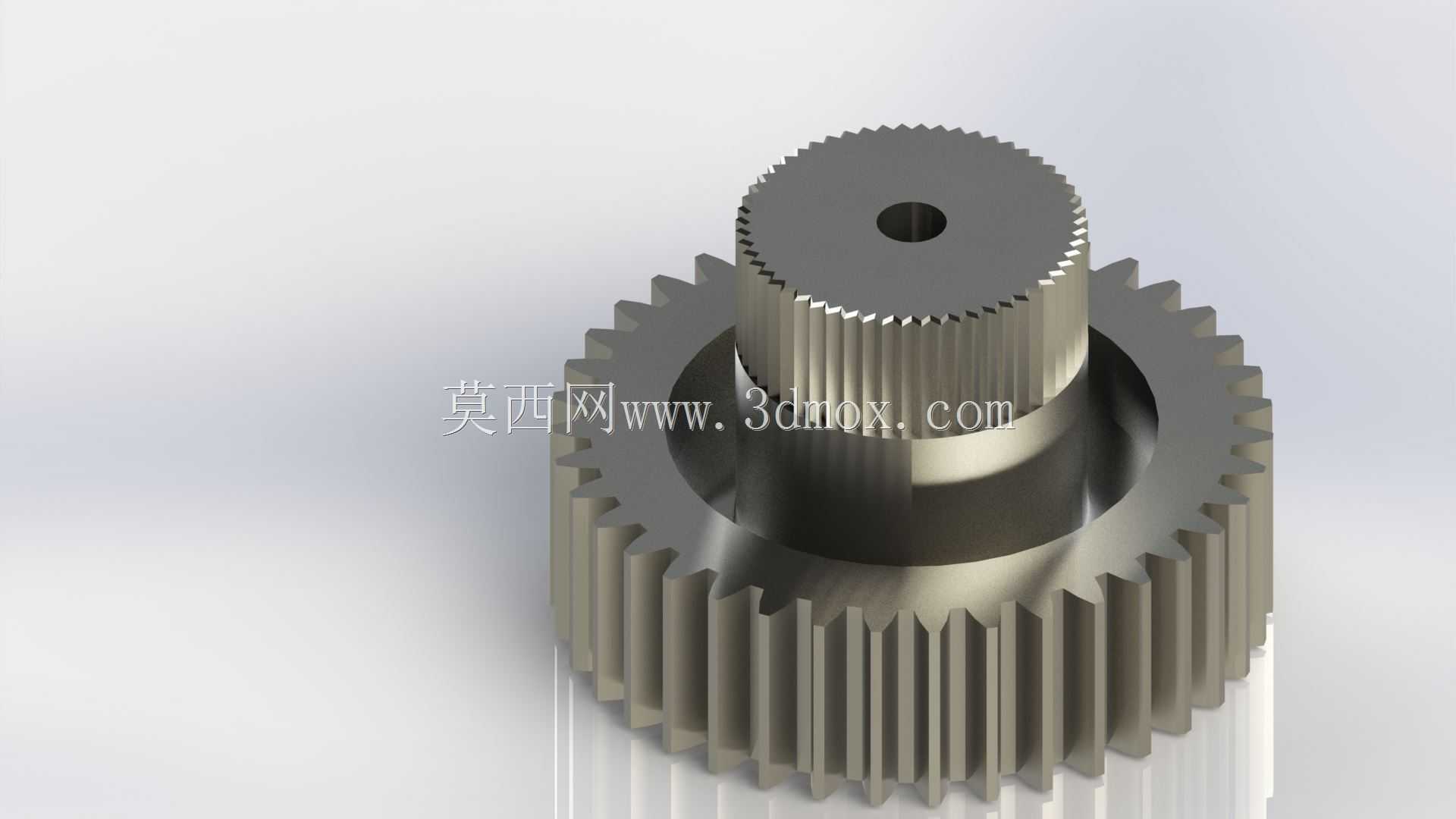

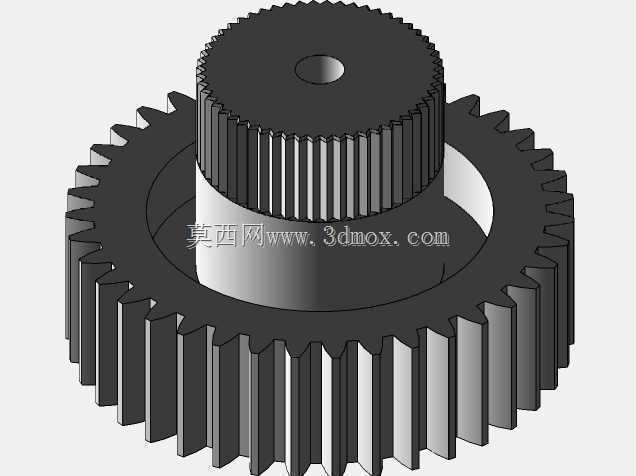

从结构设计逻辑来看,这款齿轮采用同轴双联的一体化结构,下部是大模数的直齿齿圈,上部是小模数的细齿(滚花销齿)结构,中间的轴颈部分做了台阶式的定位设计,中心开设的小孔是安装定位的基准孔,既可以穿入定位销实现与安装轴的周向固定,也可以作为油孔在高速运转时导入润滑脂,降低齿面的摩擦磨损。下部大齿圈的齿顶圆、齿根圆都做了标准的渐开线齿形修形,齿端做了微小的倒角处理,避免安装啮合时出现齿顶磕碰的问题,齿向误差控制在精密传动要求的范围内,保证啮合时齿面接触面积达到70%以上,减少偏载带来的局部磨损。上部的细齿结构,一方面可以和小模数的驱动齿轮啮合实现高速级传动,另一方面细密的齿形也可以作为转速检测的编码齿使用,配合霍尔传感器就能实时采集齿轮的运转转速,给伺服驱动器提供速度反馈信号,不需要额外加装编码盘,简化了电机内部的结构布局。
在安装边界的设计上,这款齿轮的轴向尺寸做了严格的控制,下部大齿圈的厚度匹配伺服电机内部传动腔的轴向安装空间,台阶轴颈的直径和安装轴承的内圈尺寸完全适配,装配时轴承内圈可以直接抵在台阶端面上实现轴向定位,不需要额外加装轴套定位,减少了装配的零件数量。上部细齿段的长度刚好匹配高速级啮合的齿宽要求,不会因为齿段过长占用多余的腔室空间,也不会因为齿段过短导致啮合接触面积不足。中心定位孔的公差采用H7级的精密公差,和安装轴的g6级公差形成间隙配合,既保证装配时可以顺利压入,又不会因为间隙过大导致运转时出现偏心振动。齿顶圆和电机腔体内壁的安全间隙控制在1.5mm以上,避免高速运转时因为零件热膨胀、轴系跳动导致齿顶和腔壁发生刮擦,同时这个间隙也预留了润滑脂的储存空间,保证齿面在长期运转时能得到持续的润滑。
实际应用中,这类中间齿轮的材质一般会选用20CrMnTi合金结构钢,经过渗碳淬火处理后齿面硬度可以达到HRC58-62,芯部保持足够的韧性,既可以承受高速传动时的齿面接触应力,避免出现点蚀、胶合的失效形式,也能承受传动时的冲击载荷,不会因为频繁的正反转切换出现断齿问题。齿面经过精磨处理后,粗糙度可以达到Ra0.8以下,有效降低啮合时的传动噪音,在伺服电机额定转速3000rpm的工况下,一米距离的传动噪音可以控制在45分贝以内,满足精密设备的低噪音运行要求。设计时还特意做了动平衡校正,齿轮的不平衡量控制在G2.5级以内,避免高速运转时产生额外的振动,影响整个伺服系统的运行稳定性,也能延长支撑轴承的使用寿命。在传动精度的匹配上,这款齿轮的公法线长度变动量控制在0.01mm以内,齿距累积误差控制在0.02mm以内,和配对齿轮啮合后的回程间隙可以控制在3弧分以内,完全满足伺服系统高精度位置控制的要求,不管是点位控制的搬运机构,还是轮廓控制的切削进给机构,都能保证动力传递的精度和响应速度。
