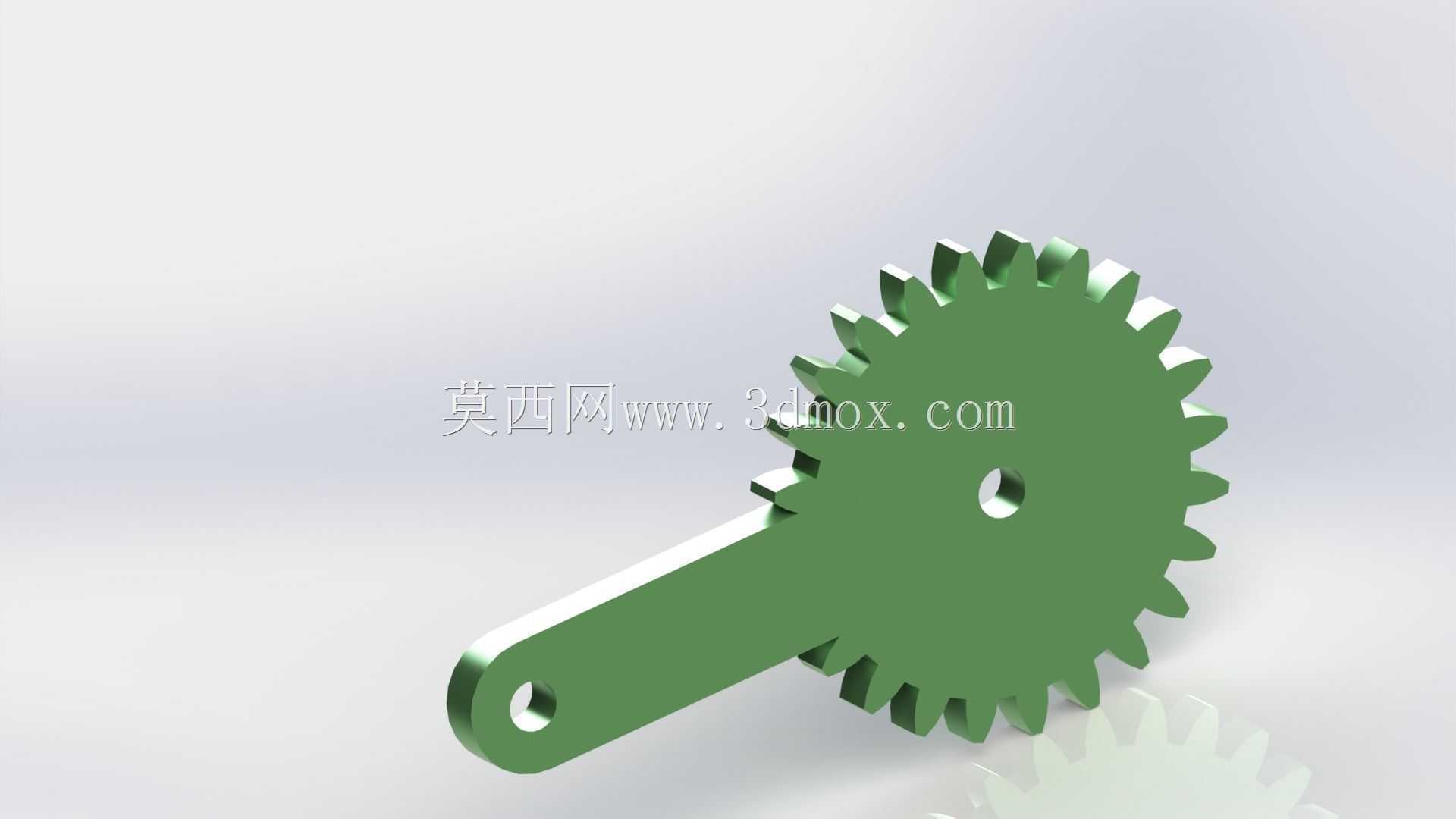

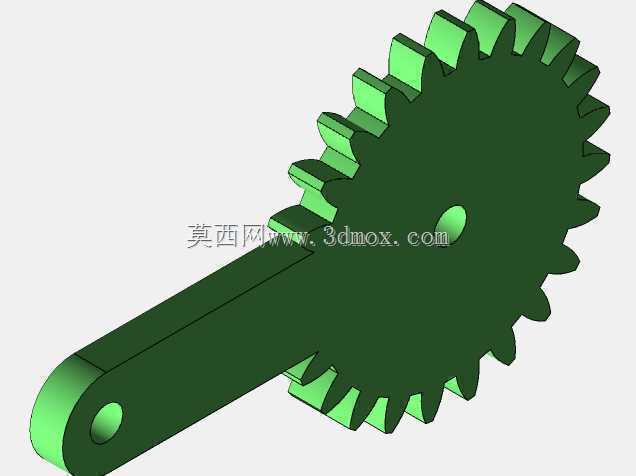

带安装柄的机械手装配用齿轮结构

　　这款带一体式安装柄的齿轮结构，主要适配自动化产线中机械手末端执行机构的传动与定位需求，在小型自动化装配单元、轻载物料搬运机械手的间歇传动场景中应用较多，区别于常规独立传动齿轮，它将安装连接柄与齿轮本体做了一体化结构设计，省去了额外的齿轮连接件与定位压装工序，能直接通过柄部的安装孔固定在机械手的摆臂驱动端，减少装配环节的累计公差。从实际使用场景来看，这类齿轮常配套在机械手的转位机构中，负责将驱动端的旋转扭矩传递到末端执行工位，完成小角度的精准转位动作，比如在电子元器件分拣机械手、小零件上下料机构中，这类带安装柄的齿轮不需要额外设计齿轮座，直接通过柄部的孔位完成锁紧固定，安装边界更紧凑，适合安装空间局促的小型机械手模组。设计过程中，

　　齿轮的齿形采用标准渐开线齿廓，齿顶圆与齿根圆的过渡做了小圆角处理，避免啮合过程中出现应力集中，齿部的厚度根据轻载传动的扭矩需求做了匹配，既保证啮合强度，又控制整体重量，减少机械手摆臂的负载惯量。安装柄与齿轮本体的连接位置做了加厚过渡，避免摆臂反复启停过程中连接位置出现疲劳断裂，柄部末端的安装孔采用通孔设计，可通过圆柱销或者锁紧螺栓与驱动轴完成固定，孔的位置精度与齿轮中心的同轴度控制在合理公差范围内，避免安装后出现齿面偏载、啮合异响的问题。从安装边界来看，齿轮部分的外径适配小模数传动的中心距要求，安装柄的长度根据机械手摆臂的摆动行程做了匹配，柄部的宽度小于齿根圆的直径，不会在齿轮啮合过程中与配对齿轮发生干涉，

　　齿轮中心的定位孔可配套定位销，完成齿轮与安装基准的同轴定位，保证啮合侧隙处于合理区间。实际选型应用时，需要注意配对齿轮的中心距与齿宽匹配，这类一体化结构的齿轮相比分体式装配的齿轮与摆柄，减少了两个零件之间的装配误差，传动精度更稳定，在频繁正反转的机械手传动场景中，不会出现连接件松动导致的传动回差变大问题。齿面的啮合区域做了均匀的接触斑设计，安装调试时只需要保证安装柄的固定面与驱动轴的垂直度，就能获得良好的啮合接触状态，不需要额外调整齿轮的轴向位置，降低了现场调试的难度。在轻载高速的机械手往复摆动场景中，这类结构的齿轮因为整体重量更轻，驱动端的伺服电机负载更小，启停响应速度更快，适合节拍较快的自动化装配工位。

　　结构设计时没有采用多余的减重孔，避免应力集中点的出现，整体结构的刚性足够承受机械手往复运动带来的冲击载荷，安装柄的截面采用矩形结构，相比圆形柄部，抗扭转性能更好，在传递相同扭矩的情况下，柄部的尺寸可以做的更小巧，进一步压缩安装所需的空间。齿轮的齿向误差控制在适合轻载传动的精度等级，既满足传动平稳性的要求，又不会因为过高的精度要求增加不必要的加工成本，适配自动化产线中低成本、高可靠性的机械手传动需求。
