M10x1规格螺纹连接应变消除结构件

　　在工业电气布线、小型气动液压管路布设的现场场景里，这类M10x1规格的应变消除构件是很容易被忽略但直接影响系统运行稳定性的小部件，很多现场出现的线缆断裂、管路接头渗油、接线端松脱故障，追根溯源往往是在穿线或接管位置没有做对应的应力释放处理，设备运行时的振动、管线拖拽、温度变化带来的形变应力直接作用在连接端面上，时间久了就会出现连接失效的问题。

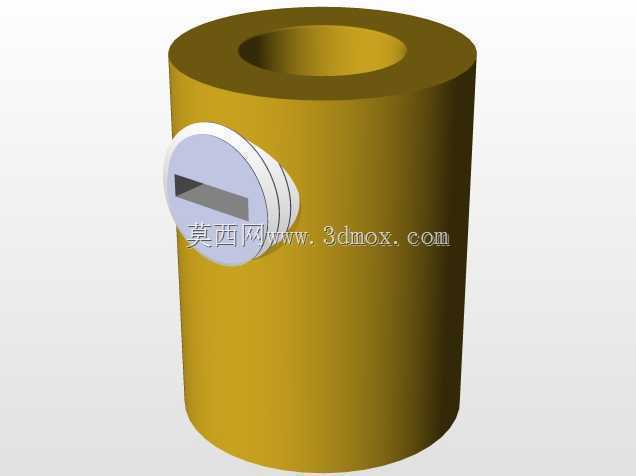

　　从结构设计逻辑来看，这个构件采用了圆柱套筒式的主体形态，外圆柱面做了统一的光洁度处理，侧面开设的一字型槽是锁紧调节结构，当配套的M10x1外螺纹端旋入对应安装基座的内螺纹孔后，通过这个一字槽可以微调套筒的锁紧程度，既可以保证穿过套筒内部的线缆或细径管路被周向均匀抱紧，又不会因为锁紧力过大压伤线芯或管壁。内部通孔的直径是和M10x1螺纹的小径做了适配设计，穿入端做了微小的倒角处理，避免穿线时尖锐的孔口刮伤线缆绝缘层，套筒的轴向长度经过测算，刚好可以覆盖从安装基座螺纹端面到外部管线自由段的应力集中区间，把设备运行时传递过来的弯折、拉伸应力均匀分散在套筒包裹的管线段上，不会让应力集中在接线或接管的端点位置。

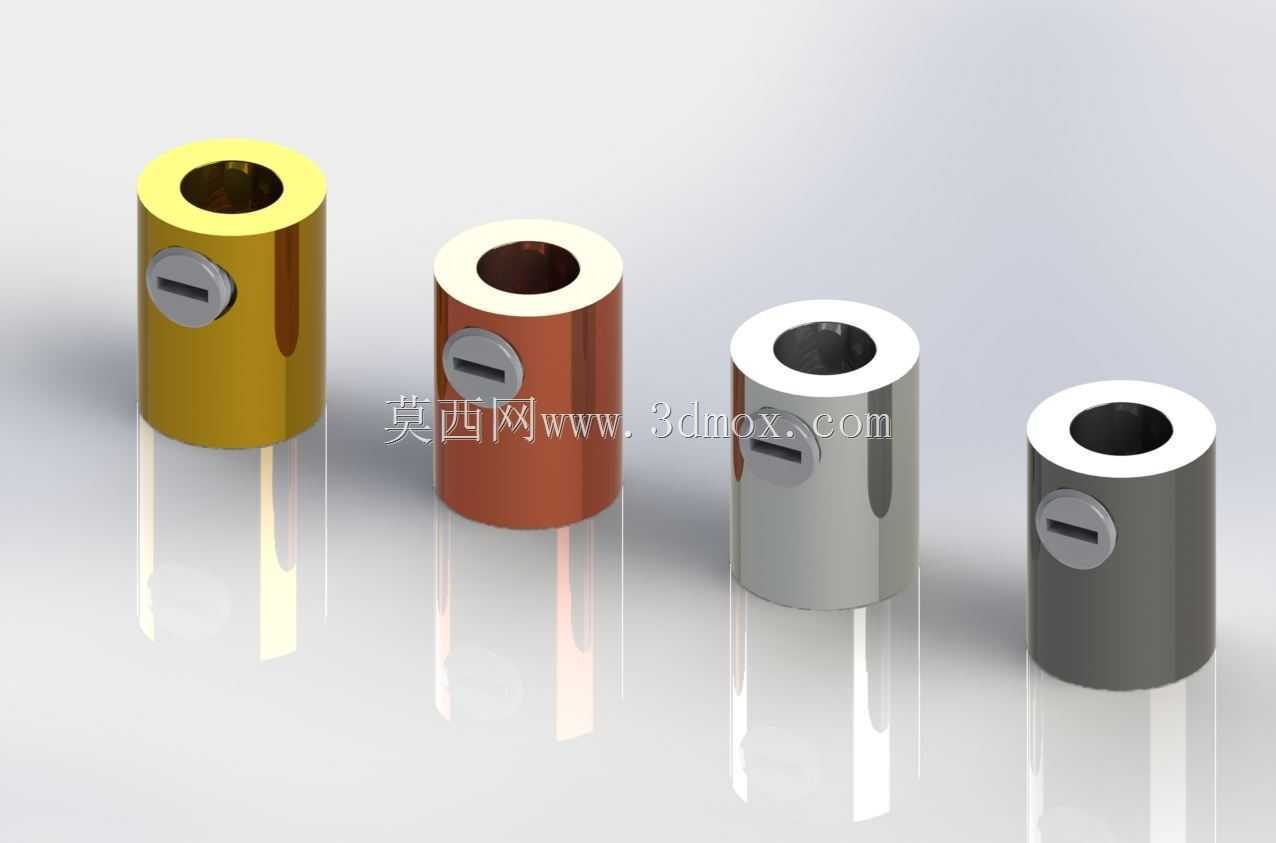

　　实际安装时的边界尺寸需要重点注意，套筒的外圆直径比M10螺纹的大径略大2mm左右，在排布多个同规格构件的安装面板上，相邻两个构件的中心距至少要留出14mm的间隙，避免安装锁紧时相邻构件出现干涉；套筒的轴向伸出安装面板的长度控制在15mm以内，不会因为突出过长被现场的其他移动部件剐蹭。不同表面处理的版本对应不同的使用场景，镀彩锌的版本适合普通的工业车间环境，具备基础的防锈能力，成本也相对可控；镀镍的版本表面硬度更高，耐磨性能更好，适合需要频繁拆装调整的设备工位；黑色氧化处理的版本具备一定的消光效果，用在光学检测设备、精密实验仪器的布线位置不会产生多余的反光干扰检测结果。

　　在做三维建模的时候，这个构件的建模难点在于侧面一字槽和内部通孔的相贯线处理，以及外螺纹收尾处的退刀结构还原，如果建模时忽略了退刀槽的结构，实际装配时就会出现螺纹无法旋到底的问题，导致套筒的安装位置出现偏差，应力分散的效果就会打折扣。另外套筒端面和一字槽的边缘都做了0.2mm的圆角处理，这个细节很容易被建模者忽略，实际生产中如果是锐边状态，不仅安装时容易划伤操作人员的手部，管线长期和锐边接触摩擦也会加快绝缘层或管壁的磨损速度，缩短整个连接部位的使用寿命。

　　这类构件在实际选型时，除了匹配螺纹规格，还要根据穿过的线缆或管路的外径选择对应的内部通孔尺寸，过盈量控制在0.3-0.5mm是比较合适的区间，过盈量太小起不到抱紧固定的作用，应力无法有效传递分散，过盈量太大则会导致穿线困难，甚至压坏内部的线芯或管路。在自动化设备的拖链出线端、小型伺服电机的接线端、气动电磁阀的汇流板接管位置，都能看到这类应变消除构件的应用，它不需要复杂的配套安装工具，用普通的一字螺丝刀就能完成锁紧调整，后期维护更换也很方便，虽然单个构件的体积很小，但在整个设备的可靠性设计里是不可或缺的一部分，很多设备的长期无故障运行时间，恰恰是由这些不起眼的小零件的设计合理性决定的。
