金属圆环连接链条结构设计

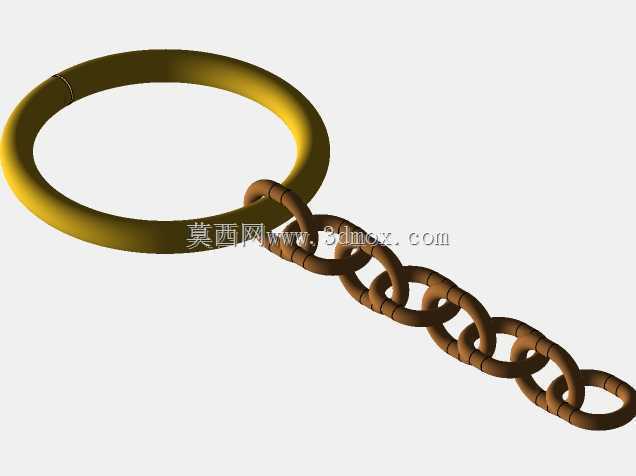

　　这类带闭合圆环的短节链条结构，在日常五金配套场景里覆盖的使用范围极广，小到随身饰品的挂接承重、箱包配件的连接固定，大到轻型吊装的辅助牵拉、展陈道具的悬挂定位，都能见到同结构构件的身影。设计这类构件的时候，首先要明确的是受力传递路径：端部的闭合圆环作为主挂接端，是整个链条的受力输入点，后续每一节链环依次铰接，将载荷逐节传递到末端，所以每一个链环的截面直径、环体内径的匹配度，直接决定了整个构件的承重阈值。

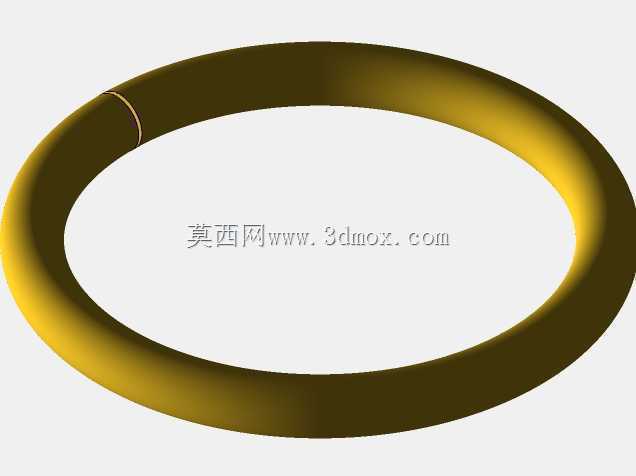

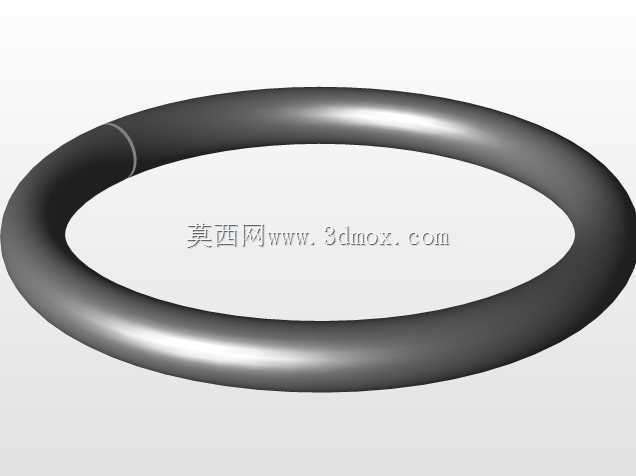

　　从结构细节来看，端部圆环采用整圆闭合设计，没有额外的开口锁扣结构，这种设计的优势在于挂接后不会因为侧向受力出现脱开风险，适合长期固定挂接的使用场景，环体的截面做了等直径圆钢弯折成型的处理，弯折位置的曲率经过反复校核，既不会因为弯折半径过小导致截面应力集中，也不会因为半径过大造成环体整体尺寸冗余，占用过多安装空间。后续连接的每一节链环，都采用和端部环体同材质的金属线材弯折成型，相邻链环之间的铰接间隙控制在合理范围，既保证链条可以在多方向灵活弯折，适配不同的挂接角度，也不会因为间隙过大出现链环之间的卡滞、晃量超标问题。

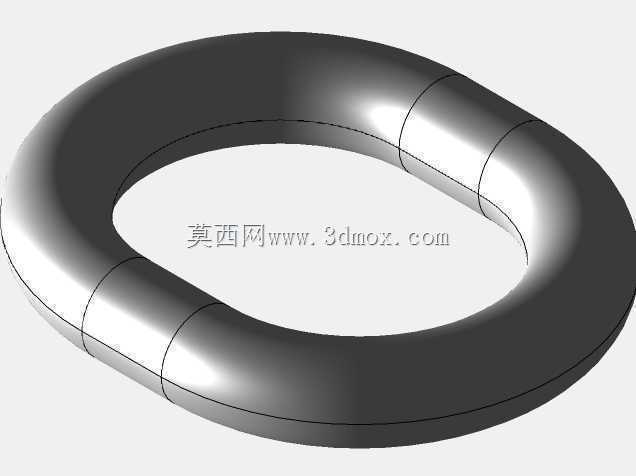

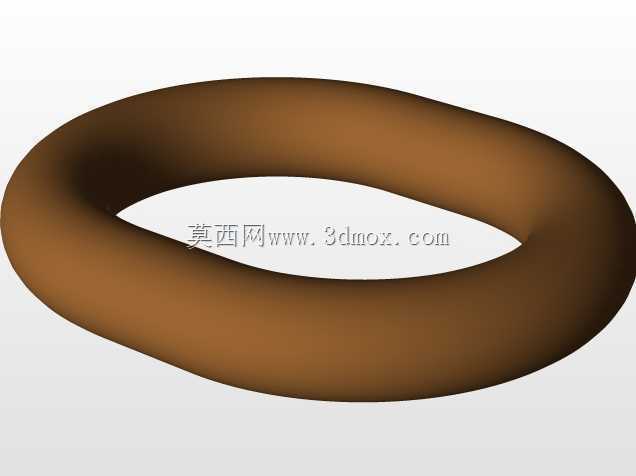

　　做三维建模的时候，这类构件最容易出问题的点是链环之间的干涉检查，很多新手建模时只做单节链环的阵列，忽略了相邻链环在弯折到极限角度时的空间位置关系，很容易出现实体干涉，实际生产出来的链条就会出现弯折卡涩、活动不畅的问题。建模时需要先确定单节链环的外形尺寸：链环的长轴、短轴尺寸，线材截面直径，然后以铰接点为旋转中心，模拟链环在各个方向的最大偏转角度，逐节验证相邻链环的空间间隙，保证在最大弯折角度下，两个链环的实体之间仍然保留合理的活动间隙，不会出现摩擦卡滞。

　　安装边界方面，这类链条的端部圆环内径需要和配套使用的挂扣、吊点尺寸匹配，比如搭配常用的羊眼钉、挂钩使用时，圆环内径要比挂接件的最大外径大2到3毫米，既方便安装时的穿入操作，也不会因为间隙过大导致挂接后晃量过大，加剧连接位置的磨损。链节的总长度可以根据实际使用需求调整节数，单节链环的承重能力叠加后，要比实际使用的额定载荷高出至少1.5倍的安全余量，避免长期承重后出现链环变形、断裂的风险。

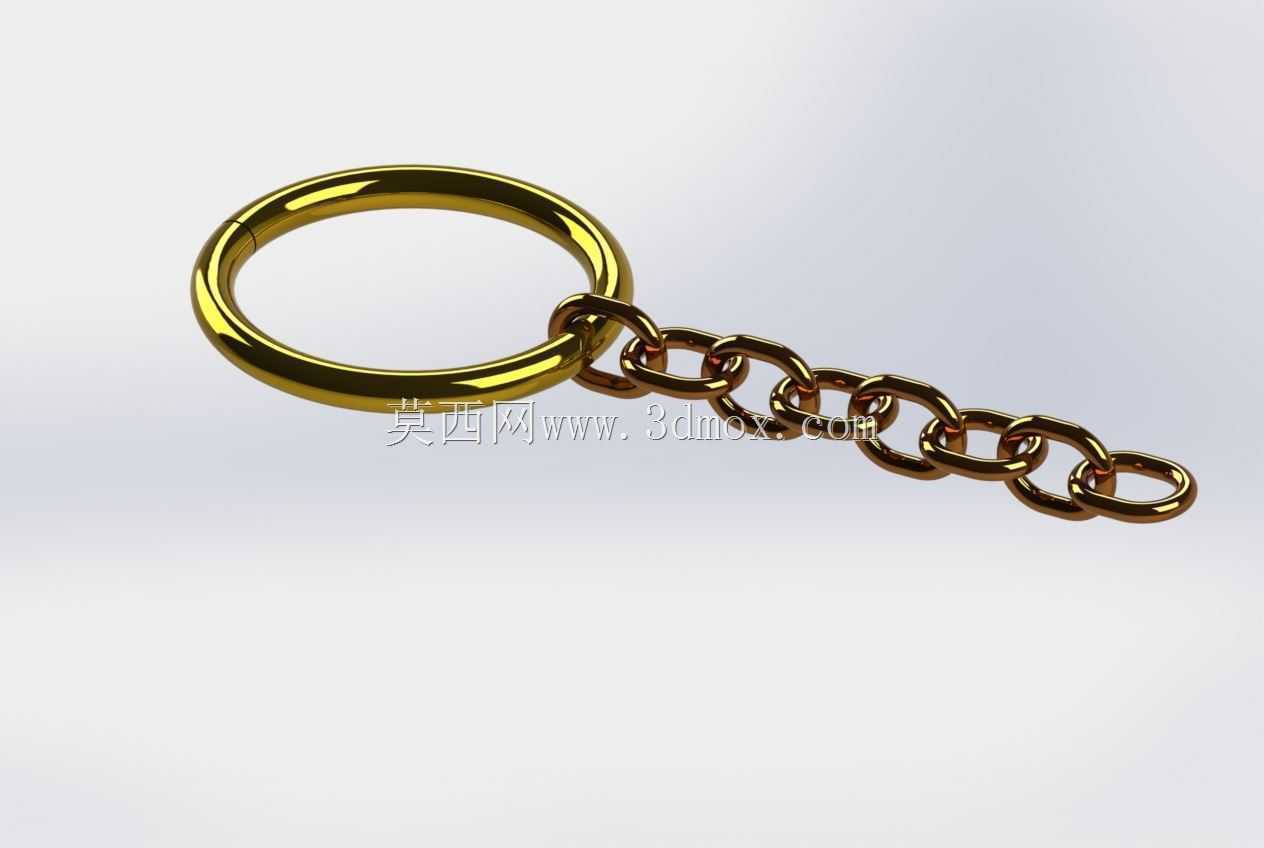

　　从表面处理的适配性来看，这类金属链结构可以根据使用场景做不同的表面处理，如果是用于饰品、箱包类的装饰场景，可以做镀金、抛光处理，获得光亮的金属质感，和图中展示的外观效果一致；如果是用于工业承重场景，可以做镀锌、发黑处理，提升防锈能力和表面耐磨性能，适配潮湿、多尘的使用环境。设计时还要注意链环的焊缝位置，每一节链环的闭合焊缝要打磨平整，不能有凸起的焊渣、毛刺，否则相邻链环活动时会摩擦焊缝位置，不仅会产生异响，长期磨损还会降低链环的有效截面直径，影响整体承重能力。

　　在实际选型搭配时，还要考虑链条的使用角度，如果是垂直牵拉使用，所有链环的受力都是沿轴线方向的拉力，受力状态比较均匀；如果是存在侧向牵拉、斜向拉扯的使用场景，还要额外校核链环铰接位置的剪切应力，适当加大线材的截面直径，避免侧向受力导致链环变形开口。另外，端部的主挂接环因为是和外部吊点直接接触的部位，磨损速度会比中间的链环更快，设计时可以适当加大端部环的线材直径，或者在环体内侧增加耐磨衬套，延长整个构件的使用寿命。
