M10X1母铸黄铜实心环灯具连接构件

　　做灯具结构设计快十二年，经手的悬吊类灯饰连接构件没有一百也有八十，这个M10规格的铸黄铜实心吊环，是欧式复古吊灯、重型户外庭院吊线灯里最常用的受力连接件，很多刚入行的设计师容易在这类小零件上踩坑，要么选了壁厚不足的冲压件用久了变形开裂，要么选了尺寸不匹配的规格导致安装后出现歪斜旷量，最后整灯吊装的安全冗余不够，留下高空坠落的隐患。

　　先从实际应用场景说，这类构件主要用在整灯重量3kg到8kg区间的悬吊类灯饰上，不管是室内客厅的全铜水晶吊灯，还是户外门廊的铸铜庭院吊灯笼，上端需要通过这个吊环衔接建筑顶面的膨胀吊钩，下端通过内螺纹衔接灯体的主吊杆，是整灯吊装链路里核心的受力传力部件，不像那些装饰性的铜环只做外观修饰，这个零件是实打实要承担整灯全生命周期静载荷的，甚至还要考虑日常擦拭、风吹晃动带来的交变载荷，所以结构设计上的冗余度必须留够。

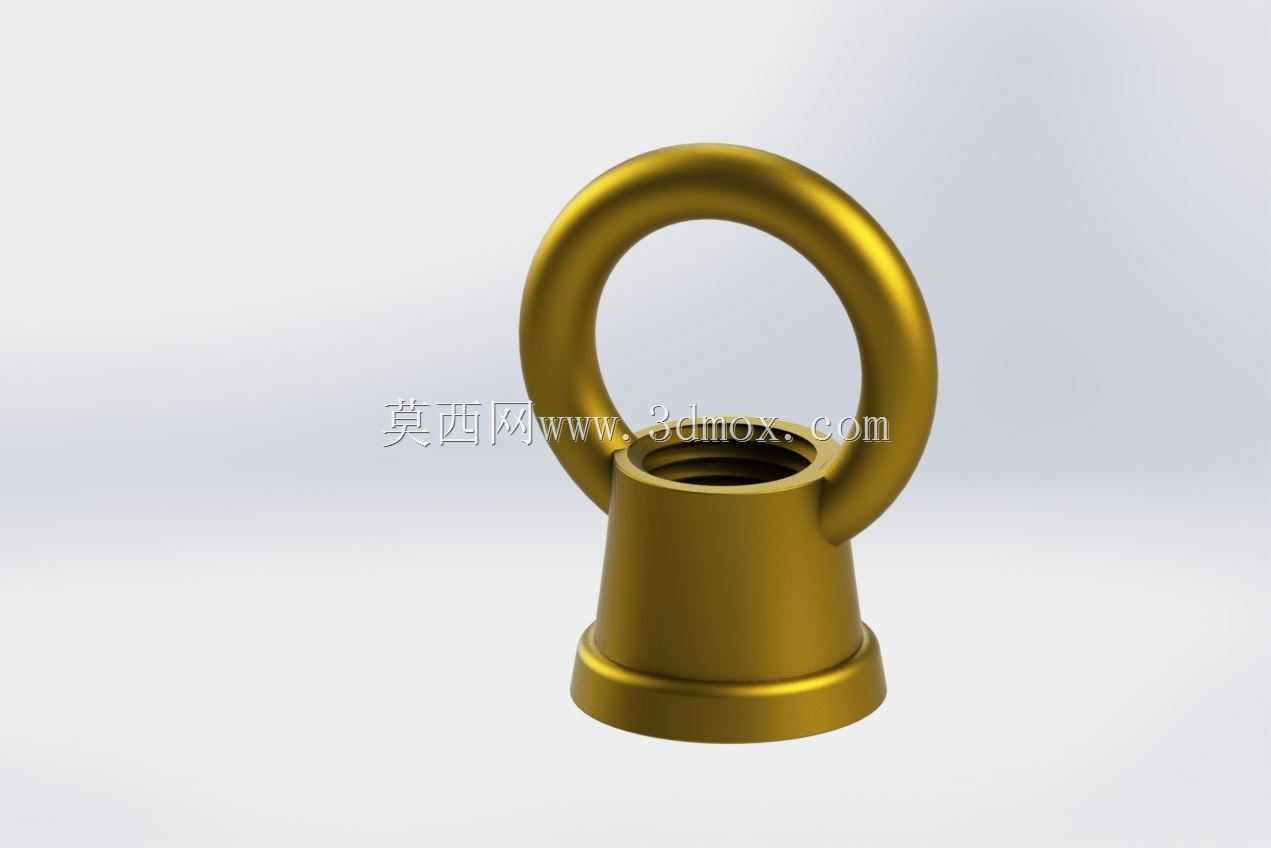

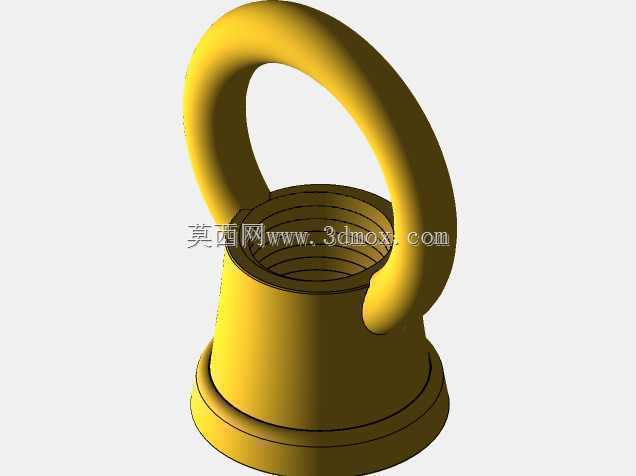

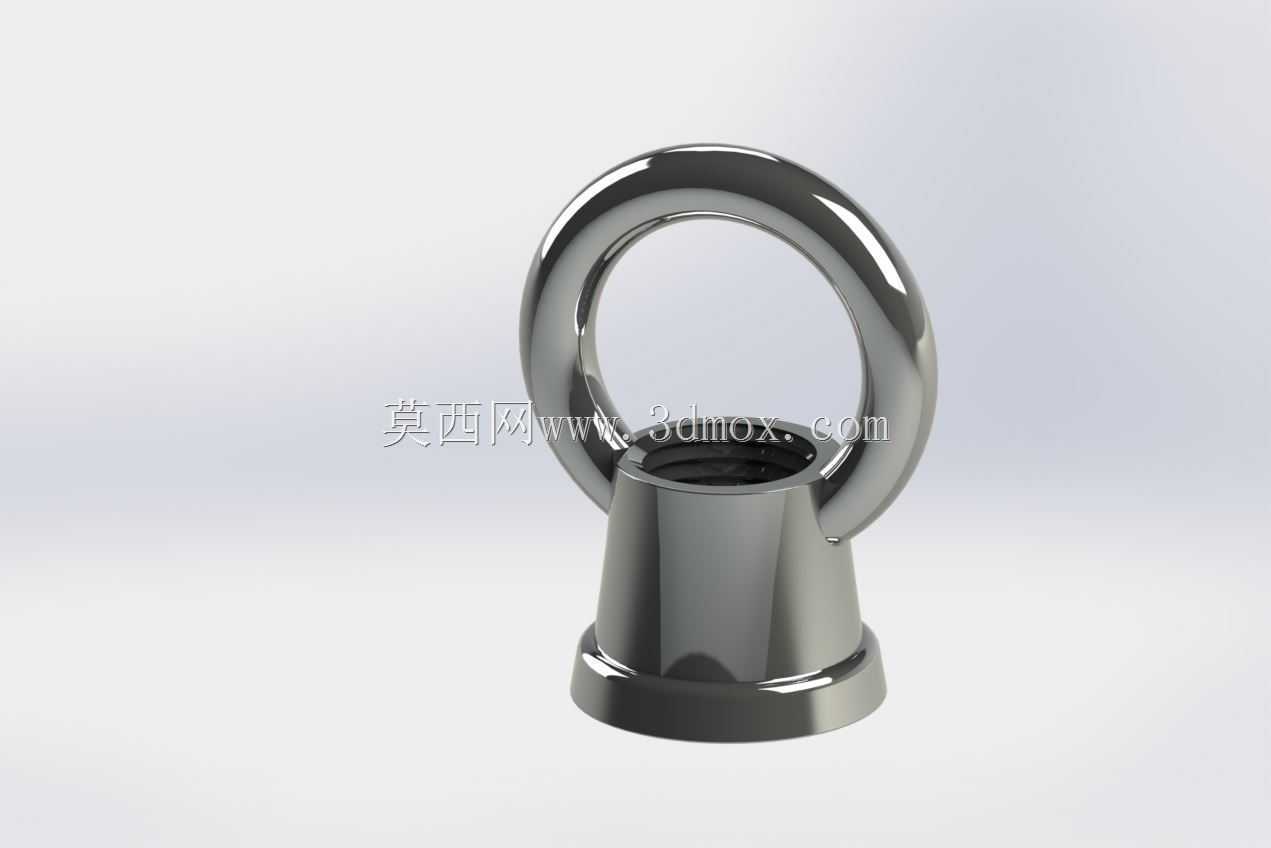

　　从功能特性来看，这个构件采用铸黄铜一体成型工艺，没有拼接焊缝，避免了焊接位置应力集中容易断裂的问题，上端的环形部分是实心截面，不是市面上常见的空心弯管环，截面直径做了加粗处理，挂接吊钩后接触面积足够，不会因为局部压强过大出现磨损变形；下端的基座是带法兰边的锥台结构，内孔加工M10X1的细牙内螺纹，细牙螺纹的自锁性比普通粗牙更好，配合灯体吊杆拧紧后不容易因为长期微幅振动出现松脱，法兰边的设计可以在和灯体顶面贴合的时候增大接触面积，避免拧紧的时候压伤灯体的铜质或者木质顶面，锥台过渡的结构也能让环形部分传递下来的拉力均匀分散到整个基座端面，不会出现应力集中在螺纹口位置的问题。

　　设计思路上，这个零件没有做多余的装饰性结构，所有型面都是为受力和安装服务的：环形部分的内孔做了圆角过渡，没有尖锐棱角，挂接吊钩或者钢丝绳的时候不会磨伤吊具的防护层，也避免安装的时候划伤操作人员的手；基座底部的法兰边做了微小的倒角，和灯体贴合的时候即使安装面有微小的平面度误差，也能保证贴合紧密，不会出现翘边缝隙；螺纹孔的深度做了足够的设计，保证吊杆拧入后啮合牙数不少于8牙，满足螺纹连接的强度要求，不会因为啮合牙数太少出现滑牙脱开的问题。

　　再说到外形尺寸和安装边界，这个构件总高30mm，环形部分的外径23mm，安装的时候需要注意，顶面预留的吊钩挂接空间内径不能小于25mm，不然吊环没法顺利挂入，同时要保证吊钩的挂接杆直径不超过10mm，不然穿不进吊环的内孔；下端基座的最大法兰直径是18mm，灯体顶面的安装接触面直径不能小于20mm，不然法兰边没法完全贴合，受力的时候会出现偏载；内螺纹是M10X1的细牙螺纹，配套的吊杆外螺纹必须是同规格细牙，不能用普通M10粗牙螺纹硬拧，不然会损坏螺纹牙型，降低连接强度。

　　实际选型的时候还要注意，这类铸黄铜构件不要用在有强腐蚀的环境里，比如海边高盐雾的户外区域，如果要用必须额外做表面封蜡或者喷防腐涂层处理，不然长期使用黄铜表面会出现铜绿，虽然不影响短期强度，但时间长了会腐蚀截面减小受力面积；安装的时候不要为了拧得更紧过度加力，因为黄铜的硬度比钢制吊杆低，过度拧紧容易导致螺纹孔滑牙，一般用手拧紧后再用扳手拧四分之一圈就足够达到锁紧力矩，配合螺纹胶使用的话防松效果更好。很多设计师做三维建模的时候容易忽略这类小零件的细节，要么把环形部分做成空心的，要么螺纹深度做的不够，要么没有做过渡圆角导致应力集中，实际生产出来的零件很容易在测试阶段就出现断裂问题，这个模型的结构细节是经过多代产品实际验证的，不管是壁厚、过渡圆角还是螺纹参数，都符合悬吊类灯饰五金件的受力要求，直接用来改型或者出工程图都能减少很多试错成本。
