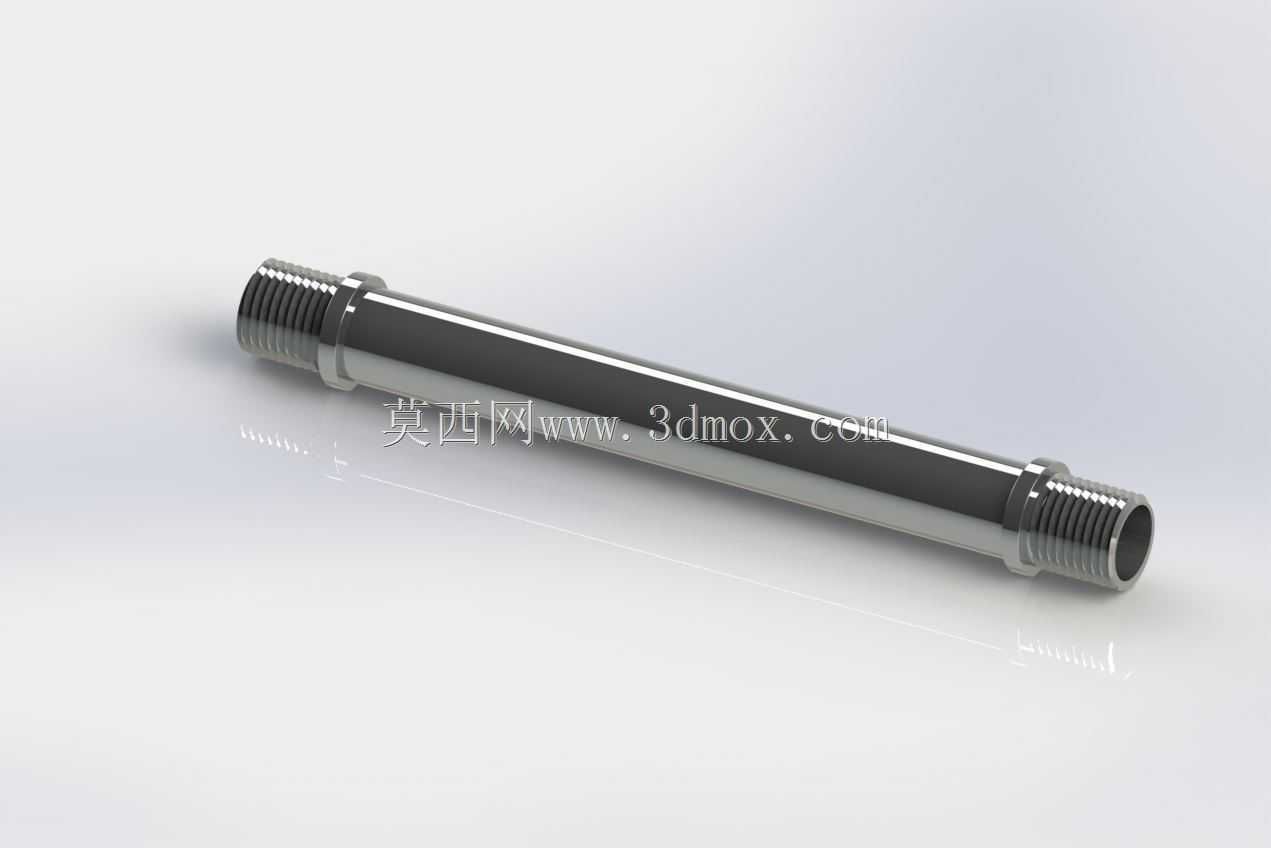

M10x1带法兰镀铬黄铜管结构设计

　　在小型流体管路布设、灯具内部走线兼支撑结构这类对管件表面光洁度、连接密封性有明确要求的场景里，这类带法兰的镀铬黄铜管是很常用的结构件。先从实际安装的边界条件说起，这款管件两端加工M10x1的细牙外螺纹，细牙螺纹的螺距小，螺纹升角更小，自锁性能更好，配合对应的内螺纹接头安装后，不仅能承受一定的管路内压，还能在小幅振动的工况下避免连接松脱，不管是走低压冷却流体，还是作为灯具的穿线支撑管，都能满足连接可靠性要求。管身中部的法兰结构不是冗余设计，安装时法兰端面可以直接贴靠安装基面，配合两侧的锁紧螺母就能快速完成轴向定位，不需要额外加工定位台阶，能大幅降低配套安装位的加工复杂度，在批量装配的生产线里，这种结构能有效减少单工位的装配耗时。

　　材质选择上以黄铜作为基材，本身的切削加工性能优异，不管是车削外螺纹还是加工法兰端面，都能获得较高的尺寸精度，表面镀铬处理之后，不仅能提升管件的表面硬度，降低日常使用中的磕碰划伤概率，还能在潮湿的使用环境下延缓铜基材的氧化锈蚀，同时镀铬层的金属光泽质感也能满足外露安装场景下的外观要求，比如作为装饰性灯具的外露支撑件时，不需要额外做表面装饰处理就能适配产品的外观设计。从设计思路上看，这款管件的管体内径做了均匀的通径设计，内壁没有多余的台阶或者凸起，作为流体管路使用时不会产生额外的流阻，作为穿线管使用时也不会刮伤穿过的电线绝缘层，管身的壁厚经过合理匹配，既保证了足够的径向支撑强度，在承受常规的侧向安装应力时不会出现弯折变形，

　　又控制了整体的重量，不会给安装基座带来额外的负载。两端的螺纹收尾处做了退刀槽结构，能保证螺纹加工到指定长度，和配套螺母装配时可以让螺母完全拧到位，贴靠法兰端面实现可靠的压紧密封，退刀槽的圆角处理也能避免应力集中，在管件承受轴向拉力的时候不会在螺纹收尾处出现断裂失效的问题。实际选型的时候需要注意，这款管件的法兰外径是固定尺寸，安装时需要在基面上加工对应直径的过孔，过孔直径要略大于管身外径但小于法兰外径，才能保证法兰端面完全贴合基面实现定位，两端预留的螺纹长度要匹配配套接头的拧入深度，避免出现螺纹拧入不足导致的连接强度不够，或者螺纹过长顶到接头内部流道的问题。在做三维建模的时候，这类管件的建模重点在于螺纹特征的准确还原，

　　还有法兰和管身过渡处的圆角处理，过渡圆角不仅能降低加工时的应力集中，还能避免镀铬时在尖角位置出现镀层厚度不均的问题，管身的圆柱度公差要控制在合理范围内，保证安装后管身不会出现偏斜，影响和两端接头的同轴度。这类管件在小型自动化设备的冷却回路、桌面型灯具的支撑结构、小型气动系统的辅助管路里都有广泛应用，因为本身的结构标准化程度高，连接方式通用，不需要定制特殊的配套接头，能有效降低设备的整体物料成本，同时黄铜基材的焊接性能也不错，如果现场安装需要调整管路长度，也可以通过钎焊的方式和其他铜质管件连接，适配不同的安装空间需求。
