工业用桁架式长跨距承重梁结构设计

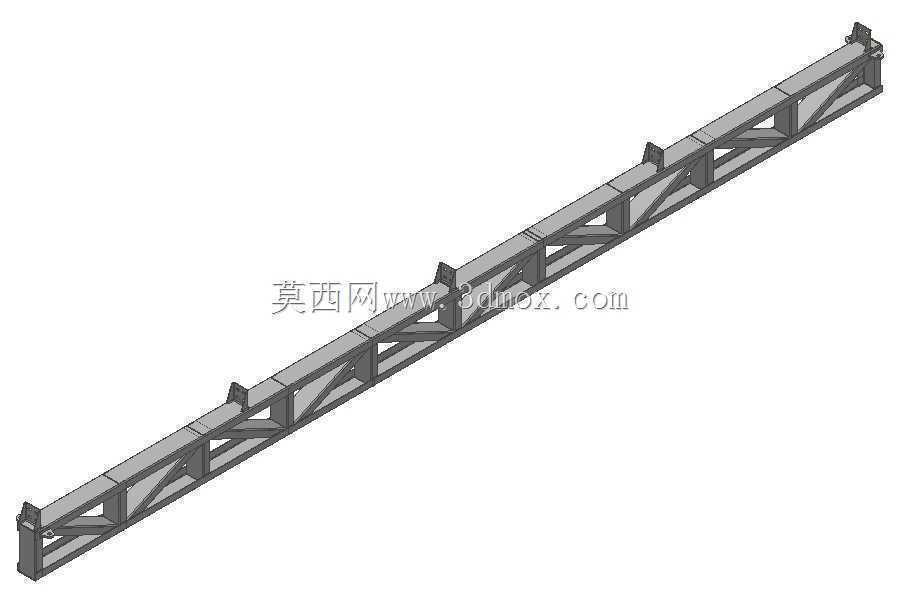

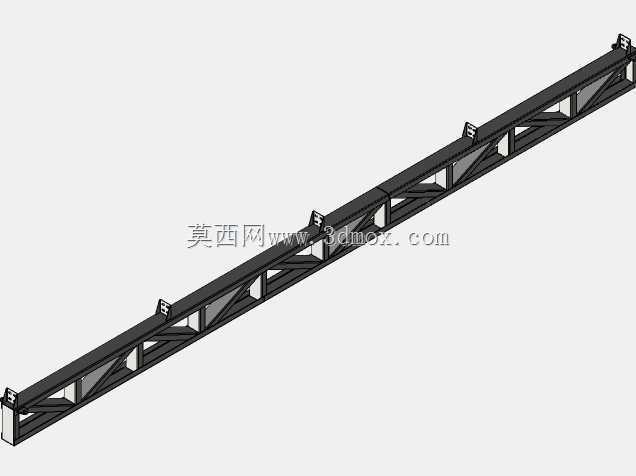

　　在厂房架空物料输送、大型舞台临时搭建、户外光伏支架阵列、仓储高位货架连廊这类需要大跨度无中间支撑的场景里，桁架式承重梁的应用占比远超实心型钢梁，核心原因是同等承重载荷下，桁架结构的自重仅为实心H型钢的三分之一不到，能大幅降低下部支撑柱的载荷负担，同时减少材料的无效消耗。这次设计的桁架梁采用等边三角形截面构型，相比矩形截面，三角形的几何稳定性更强，在承受竖向均布载荷时，上下弦杆分别承担拉压应力，腹杆则负责传递剪力，不会出现矩形截面容易发生的侧向扭转变形，不需要额外加装过多侧向支撑件就能满足长跨距下的刚度要求。

　　从实际使用的边界条件来看，这类桁架梁的单段标准长度适配常规12米以内的无支撑跨距，截面高度控制在跨距的1/18到1/15区间，这个比例是经过多轮载荷校核得出的最优值，既不会因为截面过高导致腹杆长度过长引发失稳，也不会因为截面过低造成弦杆应力超标。梁体两端设计有带螺栓孔的连接端板，端板厚度根据单段梁的额定承重匹配，常规5吨均布载荷下采用16mm厚Q235钢板，连接孔位采用长圆孔设计，允许安装时存在±3mm的位置偏差，降低现场安装的对位难度，相邻两段梁通过端板对接后用8.8级高强度螺栓锁紧，拼接位置的腹杆做了加密处理，避免拼接处成为应力薄弱点。

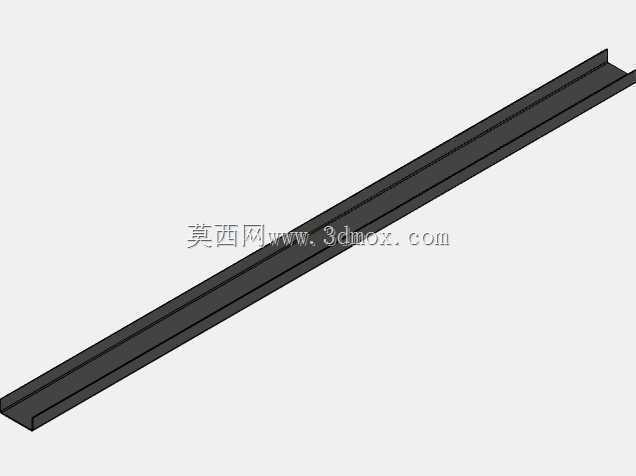

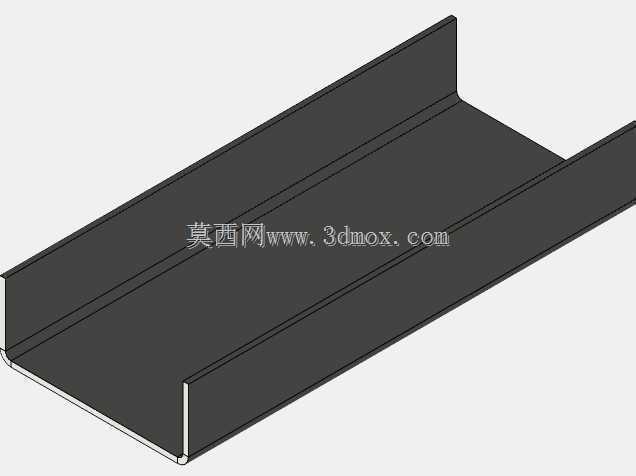

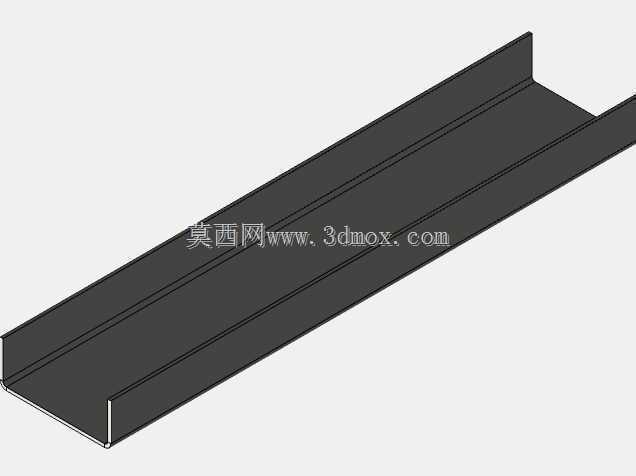

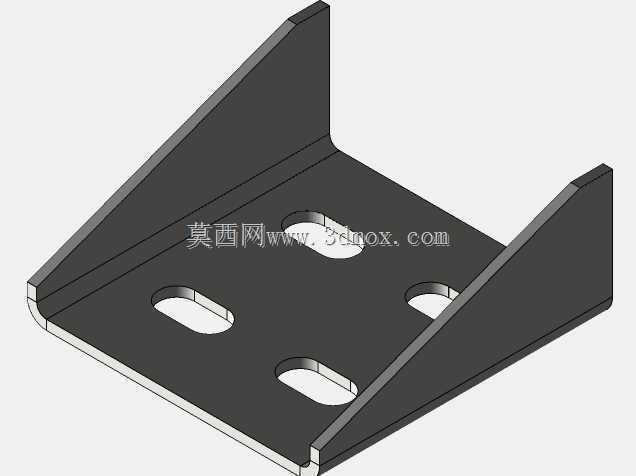

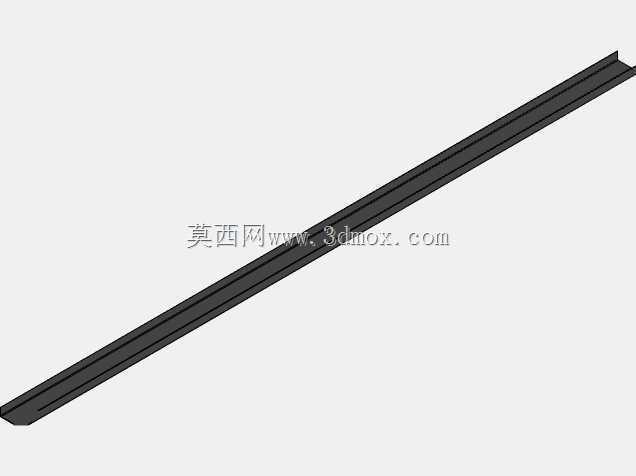

　　梁体上弦杆每隔固定间距设置了一体式的安装卡座，卡座的槽口尺寸适配常用的C型钢导轨、输送线铝型材以及光伏组件压块的安装尺寸，不需要现场额外焊接安装支座，直接通过T型螺栓就能固定上部搭载的设备或构件，卡座与上弦杆采用满焊连接，焊缝高度不小于弦杆壁厚的0.7倍，保证载荷传递的可靠性。腹杆采用等边角钢交错焊接在上下弦杆之间，腹杆与弦杆的连接节点处做了切角处理，避免多根杆件焊接时出现应力集中，所有焊接位置都预留了焊后打磨的工艺余量，去除焊渣和焊瘤后再做表面防锈处理，适应户外潮湿或者厂房内有腐蚀性介质的使用环境。

　　设计过程中优先考虑了运输和现场组装的便利性，单段梁的自重控制在两人配合就能搬运的范围内，不需要动用大型吊装设备就能完成高空拼接，对于跨距更大的使用场景，可以通过多段拼接的方式延长总长度，拼接后的整体直线度通过端板的加工精度保证，单段梁的端板平面度公差控制在0.2mm以内，拼接后整梁的直线度偏差不超过总长度的1/1000，满足输送线、导轨这类对直线度有较高要求的搭载需求。在载荷校核阶段，除了常规的静载1.5倍安全系数校核，还额外考虑了动载工况下的疲劳应力，比如搭载输送设备时的周期性振动、户外使用时的风载和雪载，弦杆和腹杆的选型都预留了足够的应力余量，避免长期使用后出现杆件变形或者焊缝开裂的问题。梁体的下弦杆没有设置多余的突出构件，保证梁下的净空尺寸最大化，适合作为厂房内的架空管线支撑、车间空中过道的承重梁使用，不会因为下部有突出构件影响管线排布或者人员通行。
