在往复式动力传递、间歇进给机构这类需要把旋转运动转化为直线往复动作,或是反过来把直线推拉转化为定轴回转的场景里,曲柄是整套连杆机构里最核心的动力输入输出转接构件,没有这个零件的存在,整套运动转换链路就无法形成闭环。日常接触到的这类构件,大多出现在小型内燃机的配气机构、轻工机械的往复进给单元、农用机具的传动链路、健身器材的阻力传动组里,不同应用场景下的曲柄,其臂长、两端轴孔的中心距、轴径配合公差都有明确的边界要求,不能随意套用参数。

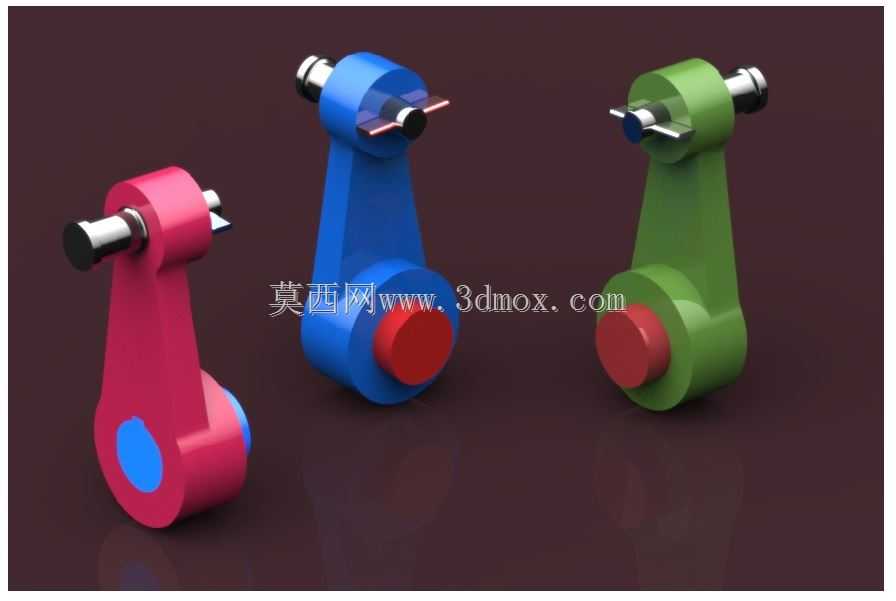

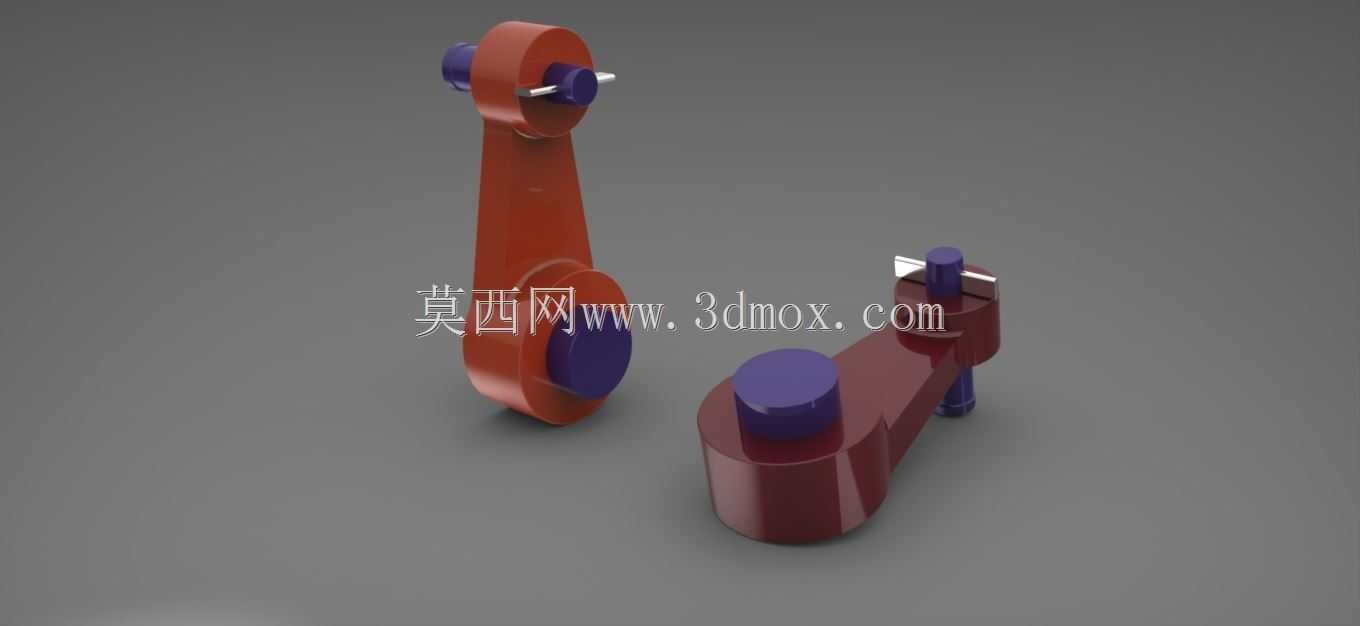

从结构设计逻辑来看,这类曲柄的主体采用变截面弧形臂结构,没有采用直臂设计的核心原因,是在回转过程中避让周边的固定机架、连杆摆动路径上的其他构件,避免运动过程中出现硬干涉。构件两端分别设置了不同直径的轴孔,大端用于和固定回转轴配合,作为整套构件的回转支撑基准,孔内预留了轴承安装位,可根据载荷等级选配深沟球轴承或是含油铜套,降低高速回转时的摩擦损耗;小端用于和连杆端头铰接,通过销轴传递推拉载荷,销轴孔位置设计了横向的防转销槽,用来安装开口销或是紧定螺钉,避免设备长时间运行后销轴出现轴向窜动脱落。
设计这类构件的时候,首先要确定的是两端轴孔的中心距,这个尺寸直接决定了连杆的往复行程长度,一旦中心距出现偏差,整套机构的运动行程就会不符合设计要求,轻则出现进给不到位、动力传递效率下降的问题,重则会导致连杆拉脱、构件碰撞机架的设备故障。臂身的截面厚度需要根据额定传递扭矩核算,采用等强度设计思路,靠近大端回转支撑的位置截面适当加厚,往小端方向逐步收窄厚度,在保证整体结构刚度、满足长期交变载荷下抗疲劳要求的前提下,尽可能降低构件自身重量,减少回转过程中的不平衡惯量,降低设备运行时的振动。
安装边界方面,大端轴孔的配合公差一般选用H7/k6的过渡配合,保证和回转轴的同轴度,避免回转过程中出现偏心晃动;小端和连杆配合的位置需要预留0.2-0.5mm的轴向间隙,给连杆的小幅摆动留出活动空间,不能完全锁死,否则会出现运动卡滞。构件的外形做了全圆角过渡处理,没有尖锐的棱角,一方面是避免热处理过程中出现应力集中导致的开裂问题,另一方面也能降低回转过程中剐蹭周边管线、操作人员衣物的风险。不同配色的同规格曲柄,可用于多组并列布置的连杆机构做点位区分,方便设备调试、日常维护时快速识别对应的传动链路,不用反复核对机构编号就能快速定位故障点位。
实际选型应用时,需要先核算整套机构的最大传递扭矩,结合回转转速确定曲柄的材质和热处理工艺,低速重载场景下可选用45号钢调质处理,表面做发黑防锈;高速轻载的场景下可以选用铝合金材质做硬质阳极氧化,降低自身重量减少惯量。安装时要保证大端回转轴和小端销轴的平行度,平行度公差要控制在0.02mm以内,否则会导致连杆运行过程中出现偏磨,大幅缩短铰接位置轴承和销轴的使用寿命。构件臂身上不需要额外设计冗余的安装位,避免应力集中点的出现,所有的载荷传递都通过两端的轴孔完成,保证力流传递路径最短,结构受力最均匀。
