标准机架式钣金机箱壳体结构设计

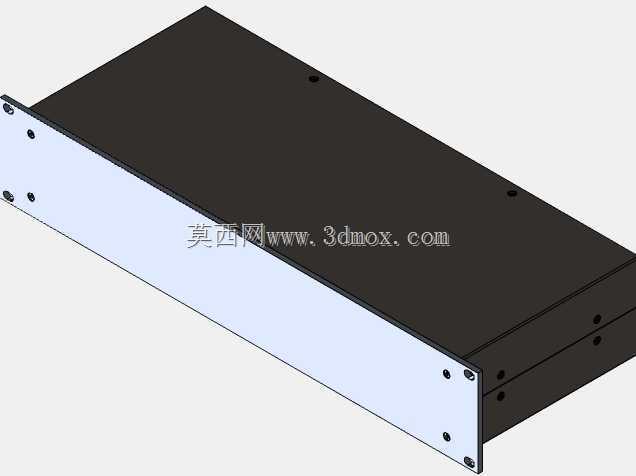

　　这款钣金壳体是面向标准19英寸机架安装场景设计的设备容纳结构，日常多应用在工业通讯机房、自动化产线控制柜、测试测量设备集成等场景中，核心作用是为内置的电路板、功能模块、接线端子提供物理防护，同时兼顾电磁屏蔽、安装固定、外部接口拓展的实际需求。从实际使用的角度出发，这类壳体的设计首先要匹配标准机柜的安装尺寸边界，前面板的固定孔位完全对齐U位立柱的安装孔距，两侧的折边做了加厚处理，避免长期承重后出现形变，导致抽拉维护时卡滞。壳体主体采用1.2mm厚度的冷轧钢板折弯成型，顶板和底板通过抽芯铆钉与侧围连接，接缝处做了错位折边设计，既可以提升整体结构的抗扭刚度，也能减少缝隙处的电磁泄漏，满足工业场景下的电磁兼容基础要求。

　　前面板采用2mm厚度的铝板做拉丝氧化处理，预留的固定孔位可以根据内置设备的需求安装指示灯、开关、通讯接口等元件，面板和主体框架通过M3沉头螺丝连接，拆卸时不需要完全抽出壳体就能完成前面板元件的更换维护。壳体内部预留了三层导轨安装位，可以适配标准尺寸的PCB板卡、电源模块，导轨采用抽拉式设计，板卡推入后通过前端的塑料卡扣锁定，避免设备运输或者机柜振动时板卡松脱。后端的围板上预留了大面积的通风栅格，栅格的开孔方向顺着机柜内部的风冷流向设计，既可以保证通风散热效率，也能避免大尺寸异物掉入壳体内损坏电路。设计过程中特意对所有折弯内角做了R0.8的圆角处理，避免钣金加工时出现应力集中导致的开裂，同时所有外露的边缘都做了压毛边处理，

　　安装维护时不会划伤操作人员的手部。安装边界上，这款壳体的深度适配600mm深度的标准网络机柜，安装时不需要额外调整机柜内部的立柱位置，直接通过前面板两侧的挂耳固定在机柜立柱上即可，壳体底部预留了接地螺柱，可以直接连接机柜的接地排，满足工业设备的接地安全要求。在实际的设备集成场景中，这类壳体可以直接用来组装工业交换机、信号采集终端、小型PLC控制单元等设备，不需要额外开模定制外壳，大幅缩短设备的研发落地周期，同时钣金结构的抗冲击性能远好于塑料外壳，能够适应车间、机房等存在一定振动的安装环境。壳体的表面采用黑色哑光静电喷塑处理，既可以提升外壳的防锈耐腐蚀能力，也不会在机房照明下产生反光干扰运维人员的视线。细节设计上，

　　壳体顶板上预留了两个M4的吊装螺孔，在设备组装阶段可以通过吊具辅助完成壳体的转移，不需要人工抬举，降低大重量设备组装时的操作风险。侧围的折边上预留了等间距的扎带固定孔，内部走线时可以通过尼龙扎带将线束固定在壳体侧壁，避免线束堆积遮挡通风路径，也能防止运输过程中线束晃动拉扯接口导致连接失效。
