多层嵌套异形截面图案填充结构设计

　　在机械结构的剖面表达、工装定位板的功能分区标识、密封垫片的层级结构示意场景中，这类多层嵌套异形截面的填充设计是工程图纸表达里的高频应用项，很多刚接触制图的从业者容易把图案填充当成单纯的图纸美化步骤，实际上填充边界、图案选型、层级渐变的设置，直接关联到加工端对零件结构分层、材质分区、功能区域划分的快速识别，甚至会影响数控加工时的区域走刀路径规划。

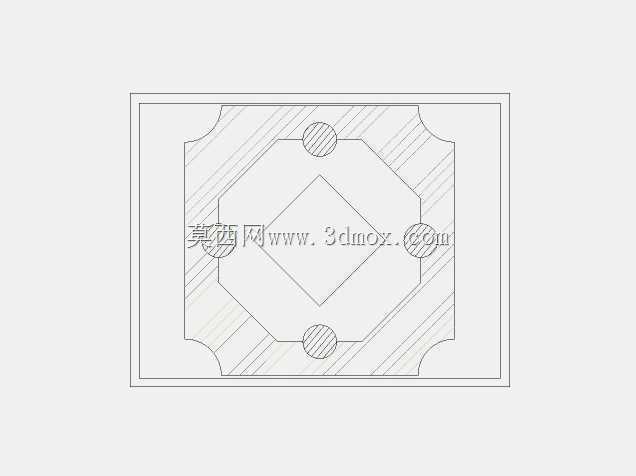

　　这套构型采用中心对称的布局逻辑，最内层为菱形实心区域，向外依次嵌套正八边形过渡层、带圆角切边的外轮廓层，四个方位对称布置圆形通孔结构，各层边界严格闭合无断点，避免填充时出现孤岛识别错误。从安装边界来看，外轮廓的四个边角做了内凹圆弧切边处理，这类设计常见于安装空间受限的阀组密封垫、设备操作面板的标识分区，切边圆弧的半径匹配安装位的凸台圆角，安装时可直接卡入定位，不需要额外设计定位销孔，能减少零件的加工工序，同时避免直角边角在装配时与相邻部件产生干涉。

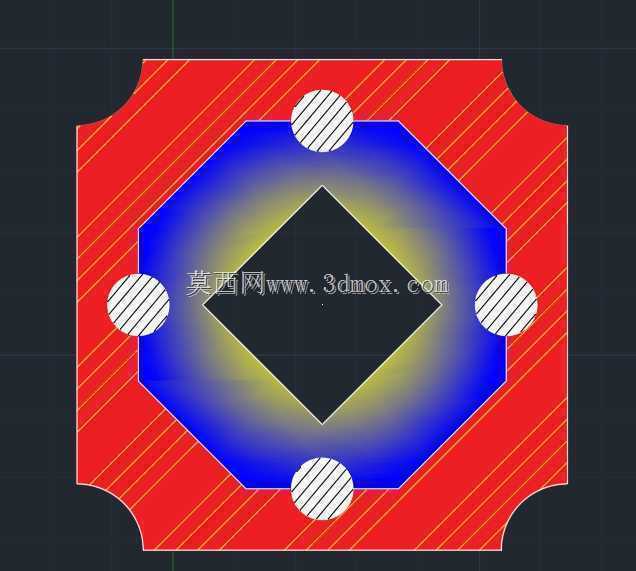

　　填充图案的选型上，最外层红色区域采用45度斜向剖面线，这是机械制图中金属材质零件的标准填充样式，线间距设置为3mm，符合GB/T 4457.5中剖面线间距的推荐范围，打印输出时不会因为线距过密出现糊版，也不会因为过疏无法清晰标识区域范围。中间蓝色到黄色的渐变填充层，主要用于标识功能过渡区，比如密封垫片的压缩变形区、工装夹具的让位缓冲区，渐变的色阶差能让读图者快速区分刚性支撑区和弹性变形区，在做有限元受力分析时，也能直接对应网格划分的区域属性，减少前处理时的区域划分工作量。四个圆形通孔采用交叉剖面线填充，用于标识通孔的贯通属性，区别于盲孔或者沉孔结构，对称布置的孔位中心距公差可按IT7级设置，适配M6到M8的紧固件安装，孔边与相邻层边界的距离保留了不小于2mm的壁厚，避免装配时螺栓压紧力导致边缘开裂。

　　设计过程中需要特别注意填充边界的关联性，很多从业者做填充时容易出现边界与填充对象不关联的问题，后续修改轮廓尺寸时填充区域不会同步更新，导致图纸出现错漏。这套构型的所有填充都采用边界关联设置，调整外轮廓切边半径、八边形边长、菱形对角线尺寸时，填充图案会自动适配新的边界，不需要重新拾取边界生成填充，能大幅提升图纸修改效率。另外，各层填充的绘图顺序做了层级设置，最内层菱形区域置于顶层，向外依次是过渡层、外层、通孔填充，不会出现上层图案被下层覆盖的显示问题，不管是模型空间查看还是布局空间出图，都能清晰呈现各层的结构关系。

　　从实际应用场景延伸，这类填充结构不仅用于二维图纸表达，也可直接导出为矢量图用于设备操作界面的功能分区标识、产品说明书的结构拆解示意，甚至可以作为激光打标的图案模板，直接在零件表面加工出功能区域标识，不需要额外进行图案绘制。在做同类结构设计时，需要优先确认安装空间的边界尺寸，根据实际安装位的凸台、让位槽结构调整外轮廓的切边尺寸，再根据零件的材质、功能分区选择对应的填充图案和色阶，通孔的位置和数量可根据实际紧固件布置需求调整，但必须保证整体的对称度，避免装配时出现受力不均的问题。对于需要进行数控加工的零件，填充区域可直接作为加工区域的边界线，导入CAM软件时不需要重新绘制区域轮廓，能减少编程前的准备工作，填充线的密度也可作为加工时走刀步距的参考，比如粗加工时步距对应外层剖面线间距，精加工时对应过渡层的渐变密度区间，保证加工表面质量符合设计要求。
