弹簧块缓冲复位连接组件结构设计

　　在各类工装夹具、自动化输送线、小型冲压设备的末端缓冲工位，这类弹簧块组合结构是出镜率极高的弹性功能单元，它不需要复杂的配套安装座，仅靠两端的刚性块体就能完成与设备基体的固定，同时借助中间螺旋弹簧的形变实现预设的缓冲、复位动作。从实际使用场景来看，这类组件常被布置在直线运动机构的行程末端，比如小型气动滑台的限位位置，当滑台运动到端点时，先接触组件一侧的刚性块，弹簧被逐步压缩，将滑台的刚性冲击转化为弹簧的弹性势能，避免硬碰撞带来的机构振动、零件磕碰损伤，同时在滑台返程时，弹簧释放储存的弹性势能，辅助滑台快速回到初始位置，减少驱动端的动力输出损耗。

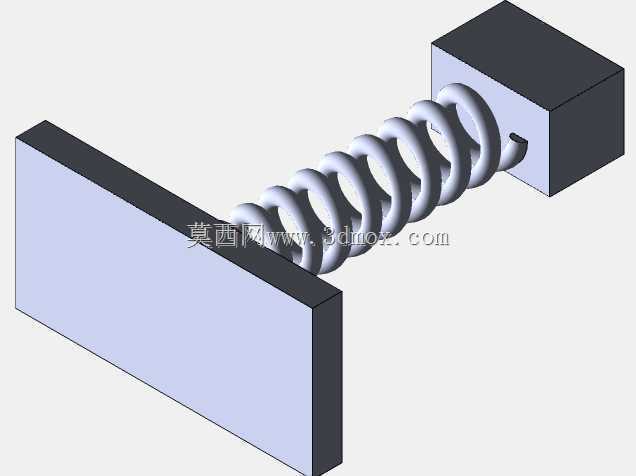

　　设计这类结构时，首先要匹配两端刚性块的安装边界，两个块体的安装面都做了平整处理，其中一块为大尺寸平板结构，主要承担与设备固定基座的连接，平板的厚度经过校核，能承受弹簧最大压缩量时的反向推力，不会在长期受力后出现翘曲变形；另一块为小尺寸方块结构，作为与运动部件接触的受力端，方块中心预留了弹簧端部的定位柱，弹簧的端圈刚好套在定位柱上，避免弹簧在压缩、回弹过程中出现径向窜动，甚至从两块体之间弹出失效。中间的螺旋弹簧采用等节距圆柱螺旋结构，弹簧的有效圈数根据所需的缓冲行程确定，弹簧的中径匹配两端定位结构的尺寸，保证弹簧压缩时各圈之间不会出现偏磨，弹簧的两端都做了并圈磨平处理，与两端刚性块的接触面完全贴合，受力时不会出现局部应力集中。

　　从安装适配性来看，这类组件不需要额外的导向轴配套，依靠两端块体的平行度约束，就能保证弹簧的压缩方向始终与受力方向一致，大平板上预留的安装孔位可以直接通过螺栓固定在设备基座上，小方块的接触端面可以根据实际使用需求粘贴聚氨酯缓冲垫，进一步降低接触瞬间的噪音。在实际选型应用时，需要根据运动部件的重量、运动速度计算所需的弹簧刚度，弹簧的预压缩量可以通过调整两端块体的初始安装间距来设定，预压缩量过小会导致缓冲初期刚度过低，起不到有效抗冲击作用，预压缩量过大则会让弹簧长期处于高应力状态，缩短疲劳寿命。

　　这类结构的优势在于结构简单、维护方便，弹簧出现疲劳失效时，只需要拆下两端块体的连接螺栓就能快速更换弹簧，不需要拆解整个机构；同时整体结构的占用空间小，在设备内部安装空间受限的位置，相比带导向杆的缓冲组件，它的径向尺寸更小，能适配更多紧凑布局的工位。在一些小型工装的夹紧机构里，这类弹簧块组件还能作为恒力施压单元，通过调整弹簧的压缩量，给夹紧面提供稳定的压紧力，避免刚性夹紧导致的工件表面压伤，尤其是在薄壁零件的加工工装中，这种弹性压紧的方式能在保证夹紧可靠性的同时，有效控制工件的装夹变形。

　　设计建模过程中，需要重点校核弹簧压并时的总长度，保证弹簧压并时两端块体之间仍有微小间隙，避免弹簧被压并后两端块体出现刚性碰撞；同时要验证弹簧在最大工作压缩量时的切应力，确保其在材料的许用应力范围内，满足长期循环载荷下的疲劳寿命要求。两端刚性块的棱角位置都做了小倒角处理，既避免安装时划伤操作人员，也能减少应力集中，提升块体的受力强度。
