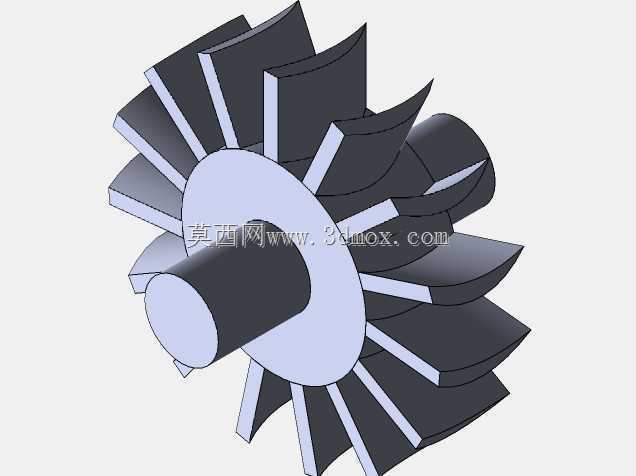

径流式涡轮叶轮带轴结构

　　在中小型航空辅助动力单元、车用涡轮增压器、微型燃气轮机以及工业余热回收透平装置中，这类带一体轴的径流式涡轮叶轮是完成工质能量转换的核心转动部件，其结构设计直接决定整套动力单元的能量转换效率与运行可靠性。从实际装机场景来看，这类叶轮多适配小流量、高转速的工况，常见于排量1.0-2.0L乘用车的废气涡轮增压系统，也可作为分布式供能系统中微型燃气轮机的做功端转子，部分小型工业吹扫设备、高速涡轮牙钻等精密器械的动力端也会采用同结构的缩比型号。

　　设计过程中首先要匹配安装边界，叶轮的轮毂轴段采用阶梯轴结构，靠近叶轮侧的轴肩为轴向定位基准，装配时该轴肩会抵住轴承内圈端面，控制转子的轴向窜动量在0.02-0.05mm区间内，避免高速转动时叶轮与壳体发生碰磨。轴段的直径公差取h6级，表面粗糙度控制在Ra0.8以下，适配深沟球轴承或者浮动轴承的安装要求，轴端预留的卡簧槽用于安装轴向限位卡簧，防止轴承在变工况下发生轴向窜动。叶轮的轮盘部分采用等强度设计思路，从轮毂中心到轮缘位置的厚度逐步减薄，既降低转子整体的转动惯量，提升变工况下的响应速度，也能控制高速旋转时的离心应力分布，避免轮盘根部出现应力集中导致的疲劳断裂。

　　叶片部分采用后弯式空间扭曲造型，设计时会根据工质的进气角度调整叶片入口安装角，确保废气或者高压燃气进入叶轮流道时无冲击入射，减少入口流动损失。每片叶片的型线从轮盘到轮缘位置存在连续的扭转变化，适配不同回转半径处的气流圆周速度差，让工质在流道内完成从径向到轴向的转向过程中，平稳将自身的压力能、热能转化为叶轮旋转的机械能，叶片出口边做了薄化处理，厚度控制在0.5-1mm，降低出口尾迹损失，提升整机效率。叶片与轮盘的连接位置采用大圆角过渡，避免应力集中，圆角半径根据叶片厚度取1-2mm，抵消高速旋转时叶片根部承受的离心拉应力与气流脉动带来的交变应力。

　　实际装配时，该涡轮叶轮需要与压气机叶轮、密封环、轴承组件共同组成转子总成，装入涡轮壳与中间壳组成的腔体中，涡轮壳的流道型线需要与叶轮轮缘的外轮廓保持0.3-0.8mm的间隙，间隙过小容易在热态膨胀时发生刮擦，间隙过大则会导致工质泄漏，降低能量转换效率。设计建模时需要同步做动平衡校核，在叶轮的轮盘背面预留去重区域，确保转子在最高设计转速下的不平衡量满足G2.5级精度要求，避免高速运行时出现过大振动，损坏轴承与密封组件。

　　从使用场景的适配性来看，这类结构的涡轮叶轮工作时入口工质温度最高可达900-1100℃，建模时需要充分考虑材料的高温力学性能，通常选用高温合金或者铸造钛合金作为毛坯材料，叶片的型面精度需要控制在±0.05mm以内，确保流道的气动性能符合设计预期。轴段与轮盘的同轴度公差需要控制在0.01mm以内，避免高速转动时出现偏心带来的附加载荷，影响轴承使用寿命。在做三维建模时，叶片的曲面构建需要优先保证曲率连续，避免出现局部拐点导致的流动分离，建模完成后可通过布尔运算检查叶片与轮盘的融合质量，确保不存在薄壁或者缝隙缺陷，为后续的铸造、机加工工艺提供准确的模型依据。
