三弹簧联动缓冲挡块结构设计

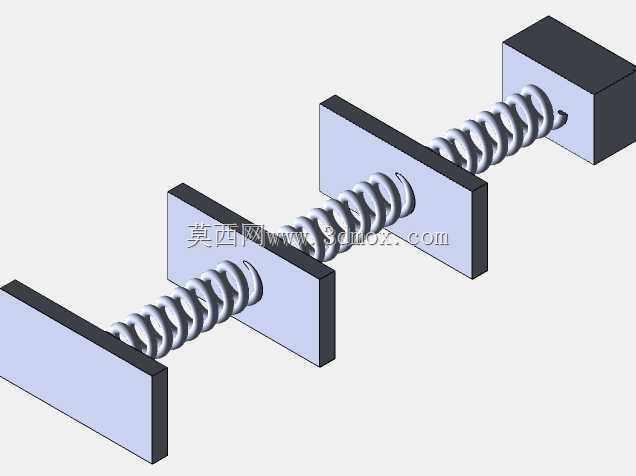

　　在自动化输送线的工件限位工位、小型工装的快换定位端、测试设备的冲击缓冲段，这类多弹簧并列的挡块结构是很常见的弹性限位构件，区别于单弹簧挡块的单点受力特性，三弹簧并列排布的形式能让挡块在承受偏载冲击时，不会出现单侧卡滞、弹簧受力不均导致的过早疲劳问题。从结构组成来看，整套构件包含三块平行设置的刚性挡片、三根等刚度等螺距的圆柱螺旋压缩弹簧、一块末端固定安装块，所有弹簧的两端分别与相邻挡片、末端安装块的端面做同轴定位，每处弹簧的安装位都在挡片端面做了浅沉孔设计，沉孔深度控制在弹簧线径的1.2倍左右，既能避免弹簧受压时出现径向滑移脱出，又不会因为沉孔过深占用过多的压缩行程。

　　设计这类结构的时候，首先要核算实际工况下的最大冲击载荷，根据总载荷量均分至三根弹簧，选定匹配的弹簧线径、中径与有效圈数，保证每根弹簧的极限压缩量大于工位所需的最大缓冲行程，避免弹簧出现并圈失效的问题。挡片的厚度选择要结合受力面的大小确定，常规工况下采用普通冷轧钢板加工即可，若应用在有腐蚀介质的工位则需要更换为不锈钢材质，挡片的边缘做了R1.5的圆角处理，避免安装调试过程中划伤操作人员，也能减少工件接触挡片时的剐蹭痕迹。末端的固定安装块上预留了两个贯通的安装孔，孔位间距与安装基座的螺孔间距完全匹配，安装时可以通过内六角螺栓直接将整个组件固定在设备基座上，不需要额外做适配加工，安装边界的尺寸控制也充分考虑了小型设备的安装空间，整体组件的宽度方向尺寸不超过单根弹簧长度的1.2倍，长度方向在弹簧自由状态下的总长度可以根据工位的缓冲距离需求调整弹簧参数来适配，不需要改动挡片与安装块的主体结构。

　　实际使用过程中，当工件从输送端接触最外侧的第一块挡片时，第一组弹簧开始压缩吸能，若冲击载荷超过第一组弹簧的缓冲阈值，第一块挡片会接触到中间的第二块挡片，带动第二组弹簧同步参与缓冲，若载荷继续增大则会带动第三组弹簧共同受力，三级递进的缓冲形式能将瞬时冲击载荷逐步消解，相比单根大刚度弹簧的硬缓冲，这种结构的缓冲曲线更平缓，不会因为刚度过大导致工件反弹移位，也不会因为刚度过小出现缓冲行程不足撞坏末端构件的问题。在日常维护中，这类结构的拆装也十分便捷，只需要拆下末端安装块的固定螺栓，就能依次取出挡片与弹簧，单独更换出现疲劳损伤的弹簧即可，不需要整体更换整套构件，能有效降低设备的运维成本。在建模过程中，弹簧的螺距与自由长度参数要严格匹配设计计算值，挡片上的弹簧定位沉孔要与弹簧端面完全同轴，装配时要保证三块挡片始终保持平行状态，避免出现倾斜导致弹簧受力偏载，影响整体的缓冲效果与使用寿命。这类结构除了用在输送线限位工位，还可以适配在小型抽屉的阻尼端、设备舱门的缓冲防撞位、工装夹具的弹性压头端，只需要调整弹簧的刚度参数与挡片的外形尺寸，就能适配不同的安装场景与载荷需求。
