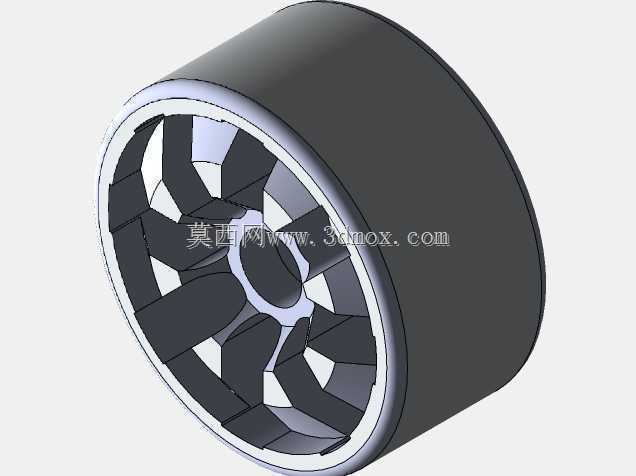

镂空辐条式聚氨酯包胶行走轮结构

　　这款行走轮的结构设计，首先要匹配中小载荷移动设备的使用需求，常见于轻型AGV、小型转运推车、自动化仓储分拣线的移动载具、服务类移动机器人底盘等场景，核心作用是作为设备与地面的接触承载部件，传递设备自重与载荷重量，同时缓冲地面不平整带来的振动，保证设备移动过程的平稳性。

　　从结构设计思路来看，轮体采用分体式组合结构，外层为高弹性耐磨包胶层，直接与地面接触，材质选用邵氏硬度65A-75A区间的聚氨酯材料，既可以保证足够的抓地力，避免光滑地面行走打滑，又能在经过地砖缝、小颗粒杂物、轻微地面凸起时产生适量形变，吸收冲击能量，减少振动传递到上部设备，避免设备上的精密传感器、电子元器件受振动影响出现检测偏差或者连接松动。内层轮毂采用镂空辐条式设计，没有采用传统的实心轮毂结构，在保证轮体径向承载强度的前提下，尽可能降低轮体自身重量，减少转动惯量，让驱动轮的启动、停止响应更灵敏，同时辐条之间的镂空空隙可以在轮体转动过程中带动空气流动，带走包胶层长时间滚动摩擦产生的热量，避免包胶层长时间高温工作出现老化脱胶、硬度变化的问题。

　　轮毂的中心设置有标准轴承安装位，可适配常规深沟球轴承的压装，安装位的公差选用过渡配合，既保证轴承压装后不会出现跑内圈、跑外圈的问题，又方便后期维护时的轴承拆卸更换。轮毂与包胶层的结合面设计有环形卡槽与滚花纹理，包胶注塑时胶体可以渗入卡槽与滚花缝隙，形成机械咬合结构，避免轮体承受大扭矩驱动或者急停时，包胶层与轮毂之间出现相对滑动，导致轮体失效。

　　从安装边界尺寸来看，轮体的外径设计适配100-150mm区间的常用行走轮规格，轮面宽度控制在30-40mm区间，这个尺寸的轮体既可以跨过常见的地面缝隙、小高度门槛，又不会因为轮面过宽导致转弯阻力过大，适配的安装轴径为8-12mm的常规光轴或者D型轴，可以直接匹配市面上多数轻型移动底盘的轮轴安装尺寸，不需要额外定制转接件。轮体两侧的端面预留有0.5mm的止口台阶，安装时可以与轴承端面、轴用挡圈形成定位配合，限制轮体的轴向窜动量，保证轮体转动时的端面跳动量控制在0.2mm以内，避免设备行走时出现左右蛇形偏移的问题。

　　在实际使用场景中，这款轮体的静载荷可以达到80-120kg每轮，动载荷适配50-80kg每轮的使用工况，行走速度适配0.5-2m/s的常规移动速度，完全满足仓储转运、车间物料配送、服务机器人巡检等场景的使用需求。辐条的结构采用等强度设计，每根辐条的截面从轮毂中心向外缘逐渐加宽，应力分布更均匀，在承受冲击载荷时不会出现辐条根部应力集中断裂的问题，同时镂空的辐条结构也方便后期清理缠绕在轮轴附近的线头、毛发等杂物，减少维护工作量。包胶层的表面设计为微弧面，轮面中间略高于两侧，这样的设计可以让轮体与地面的接触面积保持在合理区间，既减少滚动阻力，又能保证转弯时轮体可以顺畅差速，不会因为轮面全宽接触地面导致转向阻力过大，增加驱动电机的负载。
