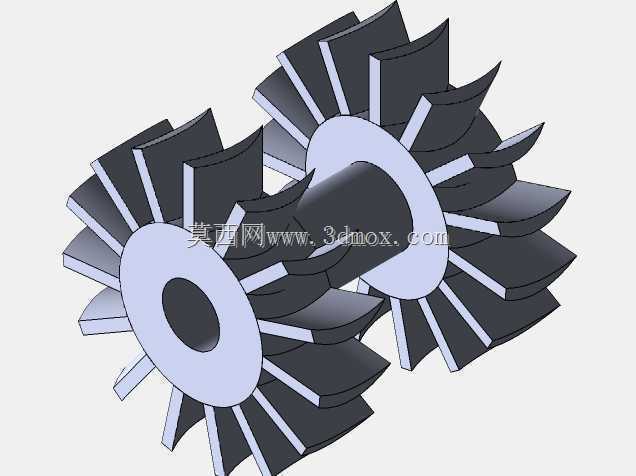

这套双涡轮组件在流体动力传输场景中应用十分广泛,小到小型液力传动装置的动力耦合单元,大到工业涡轮增压器的级间动力传递结构,都能见到这类双涡轮同轴布置的设计身影。不同于单涡轮结构仅能实现单方向流体动能捕获,双涡轮的结构设计可以同时承接两路不同流向的流体冲击,或是在同一流道内实现动能的分级回收,大幅提升流体能量的利用效率,在液力变矩器的核心结构中,这类双涡轮设计还能实现低转速区间的扭矩倍增效果,适配工程机械起步、重载工况下的动力输出需求。从结构功能来看,两个涡轮叶轮通过中间的连接轴实现刚性同步,叶轮的叶片型线采用后弯式设计,这种叶片构型可以在流体冲击叶片时减少流动分离损失,避免叶片表面产生涡流区造成能量耗散,
同时叶片根部与轮盘的连接位置做了大圆角过渡处理,能够有效降低流体在叶根位置的阻力损失,也能减少长期受流体冲击产生的应力集中问题,提升组件的抗疲劳寿命。设计过程中首先要确定的是两个涡轮的相对安装角度,为了避免流体经过前级涡轮后产生的尾流直接冲击后级涡轮的叶片正面造成脉动载荷,两个涡轮的叶片在周向采用了错齿布置,错齿角度经过流场仿真验证,刚好让前级叶片流出的流体对准后级两个叶片之间的流道入口,既可以让流体顺畅进入后级流道,也能降低后级叶片受到的周期性冲击载荷,减少组件运行过程中的振动与噪声。中间的连接轴采用阶梯轴结构,两端与涡轮轮毂的配合位置选用过盈配合加平键周向定位的方式,既可以保证扭矩传递过程中不会出现周向打滑,
也能在组件需要维护拆解时顺利实现两个涡轮的分离,不会出现配合面咬死无法拆卸的问题。轮毂中心的通孔为安装定位孔,孔的公差带选用H7级精度,能够适配常规的传动轴安装需求,安装时不需要额外做配加工就能保证与轴的同轴度要求,减少安装后的动平衡校正工作量。从安装边界来看,两个涡轮的轮盘外径保持一致,整体组件的轴向尺寸控制在常规单涡轮组件的1.6倍左右,不需要对原有安装腔体做过大的结构改动就能直接替换原有单涡轮结构,适配现有设备的升级改造需求;轮盘的外圆面预留了0.5mm的精加工余量,安装时可以根据实际腔体的内壁尺寸做微量修整,保证涡轮外圆与腔体内壁之间的间隙控制在合理区间,避免间隙过大造成流体泄漏损失,
也能防止间隙过小导致运行过程中涡轮与腔壁发生刮擦。叶片的边缘做了0.2mm的倒钝处理,不会出现锐边切割密封件的问题,也能减少流体在叶片边缘的绕流损失。在实际选型应用时,这类双涡轮组件更适合流体流向存在周期性变化、或是需要在有限安装空间内提升动能回收效率的场景,比如双向流体驱动的动力输出装置、小空间布置的液力传动单元,都可以通过这类结构实现更优的动力传输表现,设计建模过程中也需要重点关注叶片型线的顺滑度,避免型线出现拐点造成流动损失骤增,同时要保证两个涡轮的动平衡等级达到G6.3以上,避免高转速运行时产生过大的振动影响整体设备的运行稳定性。
