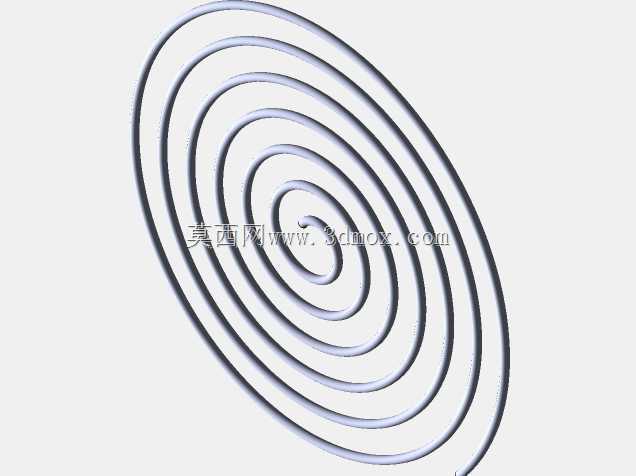

SolidWorks平台螺旋环管结构三维设计

　　这类平面螺旋形态的环管结构，在工业换热、流体输送、温控回路场景中应用十分广泛，不少小型化工实验装置、电子设备液冷回路、小型制冷系统的换热段都会采用这类结构，核心是利用有限的平面安装空间，尽可能延长流体的流通路径，提升热交换效率，同时避免多段管路拼接带来的泄漏风险。从实际使用场景来看，这类环管通常作为系统的流体换热核心部件，管内走需要控温的介质，外侧与空气或者冷却/加热介质接触，通过螺旋盘绕的形态，让介质在管内流动时充分完成热量传递，相比直管结构，同等投影面积下的管路长度可以提升4到6倍，不需要额外占用纵深方向的安装空间，非常适合安装空间受限、对部件整体厚度有严格要求的设备内部。

　　设计这类环管结构时，首先要明确的是管路的通径参数，这部分需要匹配系统的流量要求，通径过小会导致流体阻力过大，增加泵组的负载，通径过大则会浪费安装空间，同时降低管内介质的流速，影响换热效率。确定通径后，需要根据可用的安装平面尺寸，确定螺旋的起始圈径、螺旋间距以及总圈数，起始圈径不能过小，否则管路弯曲半径低于管材的最小弯曲半径要求，加工时会出现管内壁起皱、截面变形的问题，直接影响管路的通流能力和结构强度；螺旋间距的设置需要兼顾两方面需求，一方面要保证相邻管路之间留有足够的间隙，避免外侧换热时出现流道堵塞、热量堆积的问题，另一方面也要控制整体的外轮廓尺寸，不能超出安装边界的限制。

　　从建模逻辑来看，这类环管的三维建模不需要复杂的特征组合，核心是先绘制符合参数要求的平面螺旋引导线，这里要注意螺旋线的曲率变化要平滑，不能出现曲率突变的拐点，否则后续扫描生成管路时会出现特征报错，或者生成的管路壁厚不均匀，影响后续的结构强度仿真结果。引导线绘制完成后，在引导线的端点位置绘制与引导线法向垂直的管路截面草图，这里的截面尺寸要匹配选定的管材规格，同时要预留好管路两端的连接段长度，两端的直管段需要足够安装管路接头，不能直接在螺旋弯曲段做连接结构，否则接头安装时无法保证密封面的垂直度，容易出现介质泄漏的问题。

　　实际选型应用时，还要考虑环管的安装固定方式，这类螺旋环管本身的刚性不算强，尤其是薄壁管材制作的环管，介质流动时产生的振动容易导致管路移位，所以设计阶段就要在螺旋管路的合适位置预留固定卡箍的安装位，固定位的位置要避开管路的弯曲应力集中区域，通常选在每一圈管路的外侧平直段，卡箍的固定点要均匀分布，保证整个环管安装后不会出现局部悬空的情况。另外还要考虑管路的进出口方向，要匹配系统整体的管路走向，避免安装后出现管路过度弯折的情况，进出口的位置通常设置在螺旋结构的最外圈和最内圈，两个接口的朝向要保持一致，方便外部管路的连接操作，减少连接管路的弯折角度。

　　从结构特性来看，这类一体盘绕的环管结构，相比多段弯头拼接的螺旋管路，焊缝或者接头数量大幅减少，泄漏风险点可以降低80%以上，同时管路内壁的平滑度更好，没有拼接位置的台阶阻力，介质流动时的压力损失更小，不容易在管路内部形成介质残留的死角，对于一些需要定期清理管路内部、输送洁净介质的场景，这种一体结构的环管适用性更强。在做结构强度校核时，重点要关注螺旋管路最内圈的弯曲位置，这里的弯曲半径最小，加工时产生的残余应力最大，同时介质流动时在这个位置产生的离心力也最大，需要校核该位置在额定工作压力下的应力值，确保不会出现管路开裂的问题。另外如果是用于温度变化较大的场景，还要考虑管材的热胀冷缩量，螺旋结构本身具备一定的形变补偿能力，合理设置螺旋间距可以吸收管路长度方向的热变形，不需要额外加装膨胀节，简化整个系统的结构组成。
