CAN总线显式分析工装结构设计

　　这套工装结构主要面向车载CAN总线信号检测环节的显式分析场景，在整车电控系统台架验证、零部件EMC测试环节中，承担待测模块的定位支撑与测试界面的可视化承载功能。日常产线的CAN信号一致性校验工位，经常遇到待测控制器摆放随意、测试接线拉扯导致接口松脱、观测界面与待测件距离过远无法同步核对信号触发状态的问题，这套结构正是针对这类现场痛点做的定向设计。

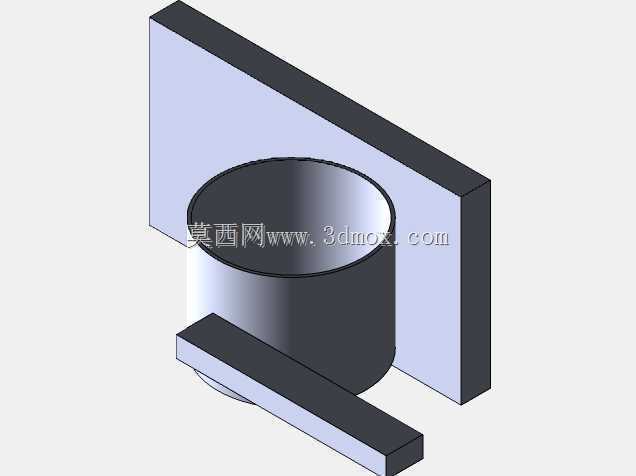

　　从结构组成来看，整套工装分为三个核心功能段：后侧立式承载板用于固定显示终端，可直接挂载10-15寸的触控显示屏，屏幕安装孔位预留了横向调节余量，能适配不同品牌工业显示屏的安装孔距，安装后屏幕与垂直面保持5度仰角，符合操作人员站立观测的视线角度，避免长时间观测产生视觉疲劳。中部的圆柱型承载仓用于放置CAN信号分析模块，仓体内径预留了2mm的安装间隙，侧壁做了走线缺口，模块放入后可通过侧面的快压螺丝固定，不会因为台架振动产生移位，仓体底部预留了散热通孔，保证分析模块长时间满负荷运行时的热量能及时散出，避免高温导致的信号采样偏差。前侧的横向托条用于放置待测电控单元，托条表面做了防滑纹理处理，托条与圆柱仓的连接位置预留了3档高度调节位，可根据待测件的接线高度调整托条位置，避免CAN总线接线出现过度弯折，延长测试线束的使用寿命。

　　设计过程中优先考虑了台架安装的兼容性，整套工装的底部采用标准T型槽安装接口，可直接固定在现有通用测试工作台的台面上，不需要额外打孔改造，安装后整体重心落在底座中心区域，即使挂载满配的显示终端与分析模块，也不会出现侧翻风险。外形尺寸上，立式承载板高度控制在380mm，横向宽度220mm，圆柱仓直径120mm，前侧托条伸出长度150mm，整体占用台架面积不超过0.1㎡，不会挤占台架上其他测试设备的摆放空间。安装边界方面，后侧承载板与台架边缘的最小安全距离预留了50mm，方便屏幕接线的插拔操作，前侧托条距离台架前沿保持100mm距离，操作人员接线时手臂有足够的放置空间，不会出现磕碰。

　　实际使用过程中，这套结构能将CAN信号分析的三个核心要素——显示终端、分析模块、待测件整合在同一视距范围内，操作人员在触发待测件信号的同时，可直接观测屏幕上的报文反馈，不需要频繁转头核对不同位置的设备，能有效降低信号核对时的误判率。结构上没有采用复杂的传动组件，所有连接位置都采用标准紧固件，后期维护时只需要更换磨损的紧固件即可，不需要整体替换结构件，能降低长期使用的维护成本。针对测试现场经常出现的接线杂乱问题，结构后侧预留了理线卡扣位，可将屏幕供电线、CAN通讯线、待测件供电线统一梳理固定，避免线束杂乱拉扯导致的接口松脱，也能减少线束对观测视线的遮挡。

　　在结构强度校核上，立式承载板采用1.5mm厚的冷轧钢板折弯成型，挂载1.5kg的显示终端时，承载板最大变形量不超过0.2mm，不会出现屏幕晃动影响观测的问题；圆柱仓采用1.2mm厚的钢板卷制焊接，承载2kg的分析模块时，仓体底部的变形量可忽略不计；前侧托条采用2mm厚的钢板折弯，可承载最大3kg的待测电控单元，覆盖绝大多数车载控制器的重量范围。所有钣金边缘都做了钝化倒圆角处理，不会在操作过程中划伤操作人员或者割破线束表皮，符合测试工位的安全操作要求。
