空气动力学分析用简化汽车挡块结构

　　在汽车空气动力学研发的前期验证环节，这类简化结构的汽车挡块是风洞试验与CFD仿真环节常用的基准验证载体，不同于带完整底盘、外饰细节的实车模型，这类挡块通过对车体轮廓的几何抽象，剔除了后视镜、轮毂、格栅等局部复杂特征的干扰，能够帮助研发人员快速分离出整车基础外形对气流的核心影响规律，尤其适合在方案迭代初期，快速验证不同前风挡角度、车头轮廓、车顶线条对应的气动阻力、升力系数变化趋势，大幅降低多方案对比的建模成本与试验周期。

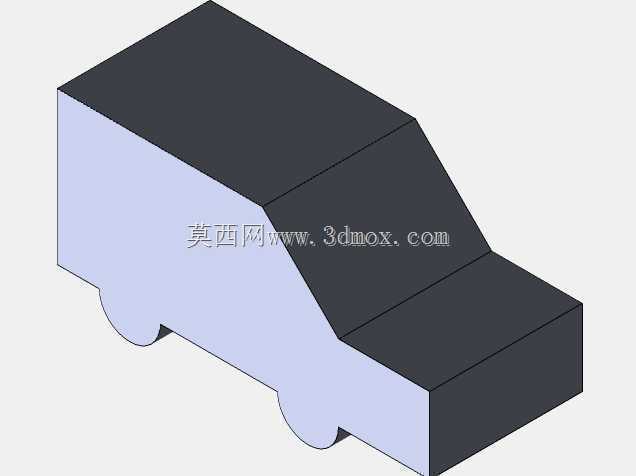

　　从结构设计逻辑来看，该挡块将前风挡与水平面的夹角设定为45度，是经过多轮工程验证的基准取值——这个角度既能够模拟常规量产乘用车前风挡的典型倾斜区间，又能避免角度过于极端导致的气流分离特性失真，车体侧面采用垂直平面设计，轮拱位置仅保留最基础的弧形凸起轮廓，没有加入轮腔、轮辋的复杂细节，目的是在试验过程中让气流沿车体侧面的流动状态更易观测，减少局部涡流对整车气动数据的干扰，方便研发人员将测试结果与经典流体力学的理论计算值做对标，校准仿真软件的湍流模型参数。

　　在实际应用场景中，这类挡块既可以作为缩比风洞试验的实体模型，通过3D打印或者数控加工制作成对应比例的试验件，固定在风洞试验段的测力天平上，采集不同风速下的六分力数据，也可以直接作为CFD仿真的几何导入模型，划分流体网格后计算车身表面的压力分布、气流分离线位置、尾涡结构形态。很多高校的车辆工程专业教学实验室、车企的空气动力学研发部门，都会配备多组不同前风挡角度、不同车尾造型的这类简化挡块，用来做基础气动特性的对照试验，比如对比45度风挡与30度、60度风挡对应的风阻系数差异，验证前风挡角度变化对引擎盖区域气流流速、A柱分离涡强度的影响规律。

　　从安装边界与尺寸设计来看，这类挡块的底部为完全平整的平面，没有设置实车的底盘凸起、排气通道等结构，能够完全贴合风洞试验台的安装平面，减少底部缝隙漏气对测试数据的影响；轮拱位置的弧形凸起高度仅保留最小的轮廓特征，不会超出车体宽度方向的安装边界，在做流体仿真时，这个平整的底部结构也方便研发人员设置地面边界层条件，模拟车辆行驶时的地面效应。挡块的整体长宽高比例严格按照常规A级乘用车的轴荷分布与外廓比例做等比例简化，没有随意调整车长、车高、车宽的比例关系，保证测试得到的气动数据能够通过相似准则，换算到实车状态下的参考值，避免因比例失真导致的试验数据失效。

　　在功能特性层面，这类简化挡块的核心作用是建立气动特性的基准参照，当研发人员在做全新车型的气动开发时，可以先在该基准挡块上逐步增加外饰细节，比如先加入后视镜，测试后视镜带来的风阻增量，再加入轮毂，测试轮腔流动对整车气动阻力的影响，通过这种逐步叠加特征的方式，能够精准定位每一个外饰部件对整车气动性能的贡献量，避免多特征耦合导致的问题定位困难。不同于高精度的全细节实车模型，这类挡块的几何结构简单，网格划分难度低，仿真计算时的网格数量可以控制在较低水平，单工况的计算周期能够压缩到全细节模型的五分之一甚至更低，非常适合在方案初期做大量的参数化扫掠计算，快速锁定气动性能较优的外形参数区间，为后续的精细化设计提供明确的优化方向。
