卧式民用液化石油气储存罐体结构

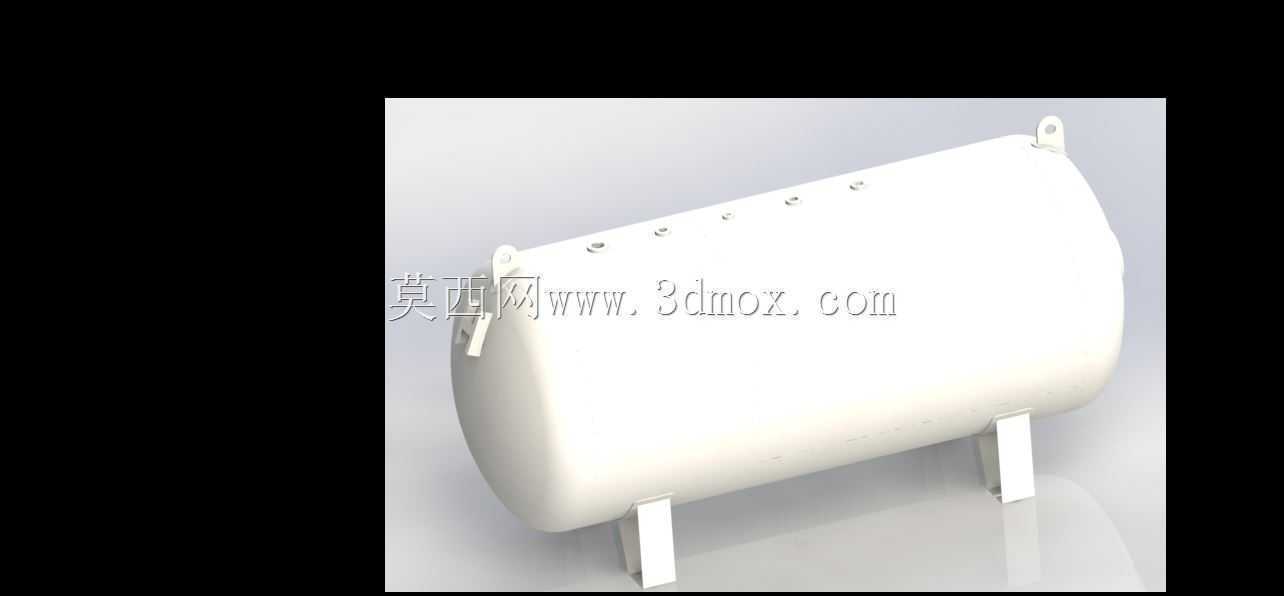

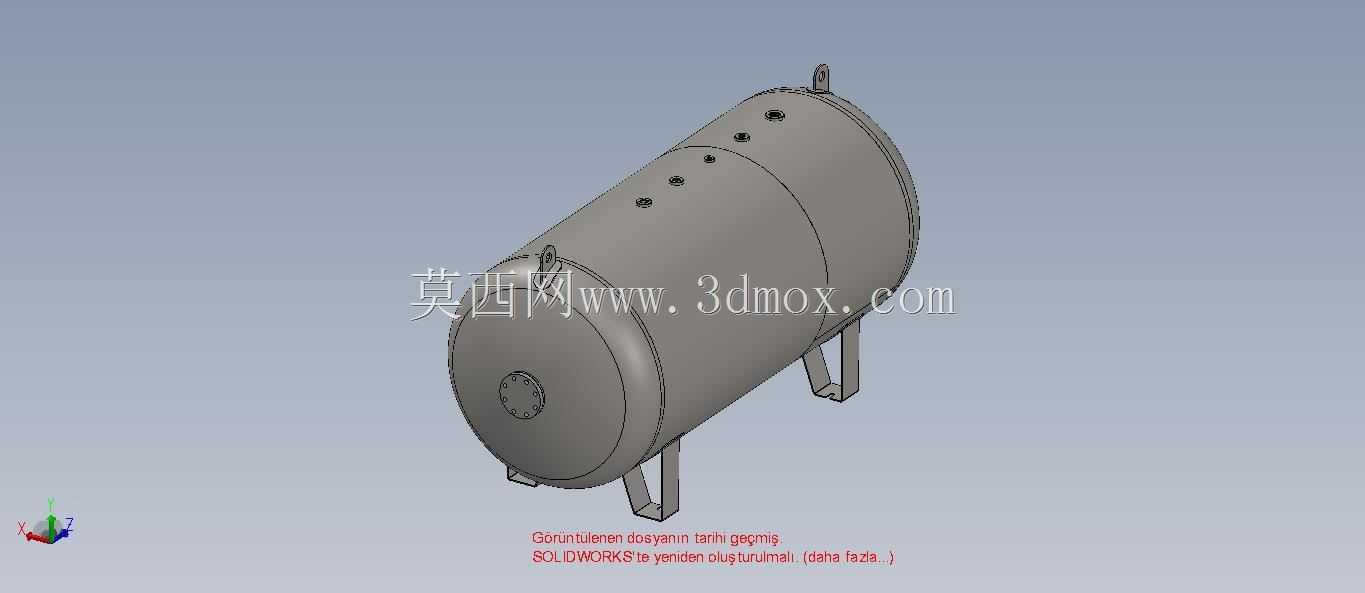

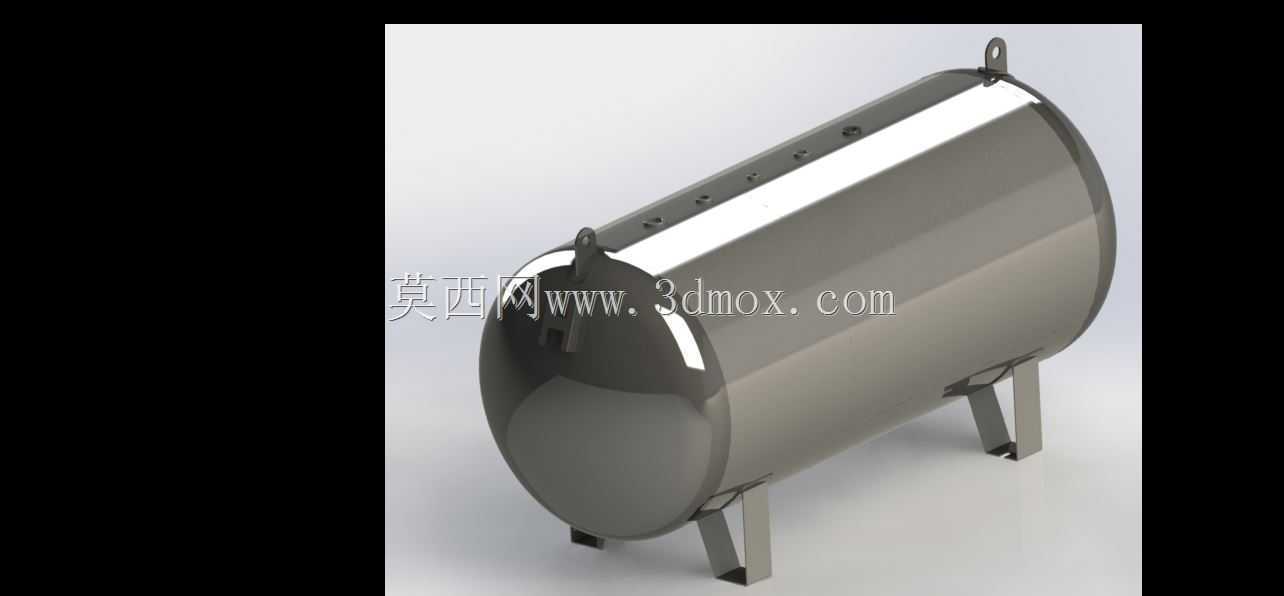

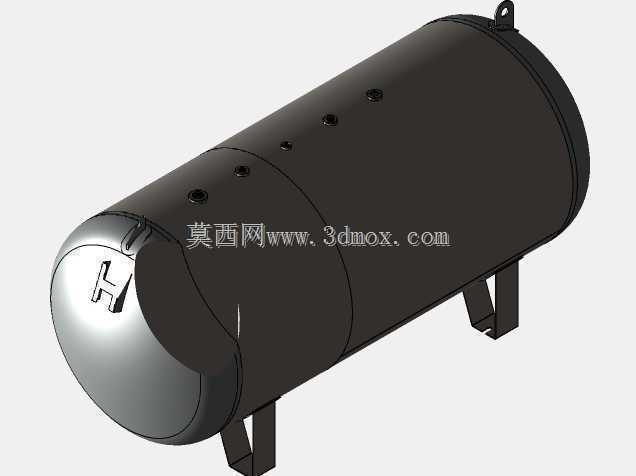

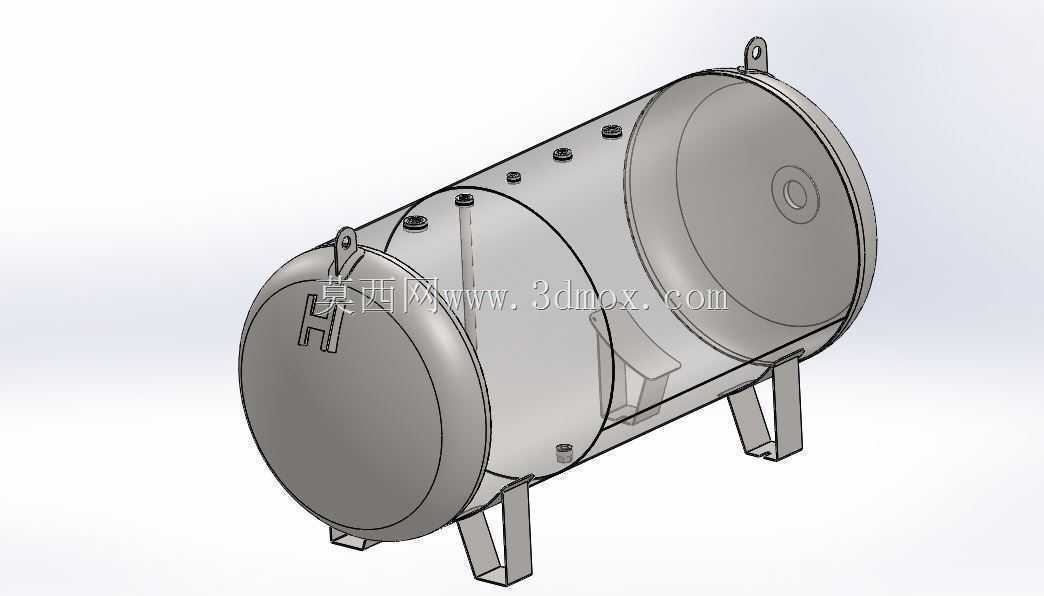

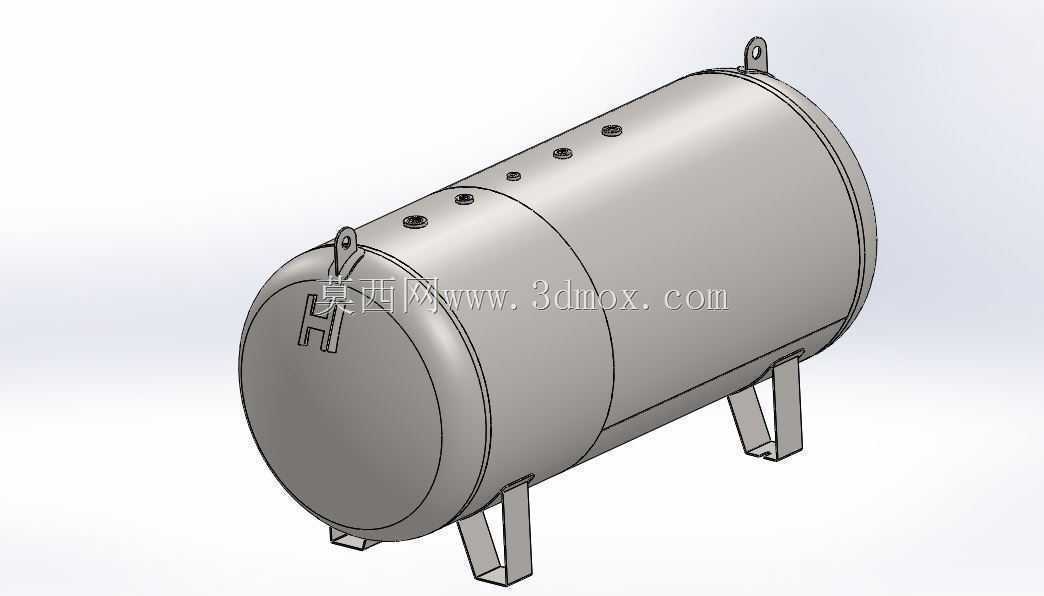

　　在民用燃气配送、小型工商业燃气供给场景中，这类卧式液化石油气储罐是分散式气源供应的核心承压存储设备，区别于大型场站的立式储槽，该类罐体更适配小规模用气点的场地条件，无需深挖基础即可完成布设，常见于乡镇供气站、小型餐饮集中区的临时气源点、偏远村落的集中供气节点，承担液化石油气液态存储、稳压缓冲的核心作用，避免供气压力随用气波动出现大幅跳变，保障后端燃具的燃烧工况稳定。从结构设计逻辑来看，罐体主体采用标准椭圆形封头与圆柱形筒身对接焊结构，这种组合形式在承压状态下的应力分布更为均匀，筒身环向与纵向焊缝均采用全焊透结构，封头与筒身的对接环缝预留了合理的焊接坡口，建模过程中对焊缝余高做了符合工程实际的简化处理，既还原了实际加工的结构特征，

　　又避免了非关键细节占用过多建模资源。罐体顶部布设的多个管嘴接口，分别对应进液、出液、气相平衡、安全泄放、液位检测、压力检测的功能需求，接口的位置排布充分考虑了现场操作的便利性，安全泄放接口位于罐体顶部最高处，确保超压状态下气态介质优先泄放，避免液态烃类直接排出引发安全隐患；液位与压力检测接口集中布置在操作侧，方便日常巡检时快速读取参数，无需绕罐体行走。罐体的支撑结构采用两个对称布置的鞍式支腿，支腿与筒身的接触位置做了贴合弧面处理，增大接触面积降低局部压应力，支腿底板预留了地脚螺栓安装孔，可直接与混凝土基础上的预埋螺栓固定，安装时无需额外制作支撑框架，降低现场施工的工作量。支腿的高度设置充分考虑了罐体底部与地面的净空需求，

　　既可以避免地面潮气长期侵蚀罐底防腐层，也预留了底部排污操作的空间，罐体最低处的排污接口位于两个支腿之间，操作人员可直接在地面完成排污作业，无需登高操作。从安装边界来看，该类卧式罐体的轴向长度与直径比例控制在3:1左右，属于小容积卧式储罐的常规比例，安装时所需的场地宽度仅需比罐体直径大1.2米即可满足操作空间需求，轴向两端预留0.8米的管道安装与检修空间，整体占地面积远小于同容积的立式储罐，对于场地狭长、空间受限的用气点适配性更强。建模过程中对罐体的壁厚做了等比例还原，筒身与封头采用相同壁厚设计，符合小型压力容器的制造常规，顶部的吊耳结构设置在罐体重心对称位置，方便吊装作业时的平衡起吊，避免吊装过程中罐体倾斜碰撞周边设施。

　　罐体顶部的管嘴接口高度统一，现场配管时可采用成排支架固定工艺管道，减少管道支架的布设数量，提升管路布置的整洁度。在实际使用场景中，该类储罐的外部会做防腐涂层与标识涂装，建模时还原的罐体本体光滑表面，为后续添加涂层、标识层预留了编辑空间，结构设计上充分考虑了小型储罐的制造便利性，所有冲压、焊接工序均可采用常规压力容器加工设备完成，无需特殊定制工装，能够有效控制制造成本，适配小规模批量生产的需求。支腿与罐体的连接采用焊接结构，连接位置做了局部加强处理，避免运输、吊装过程中支腿与罐体连接位置出现应力开裂，整体结构的刚性分布合理，满载状态下的筒身挠度控制在标准允许范围内，不会因长期承重出现筒身变形影响密封性能。
