工业低温储供系统成套装置结构设计

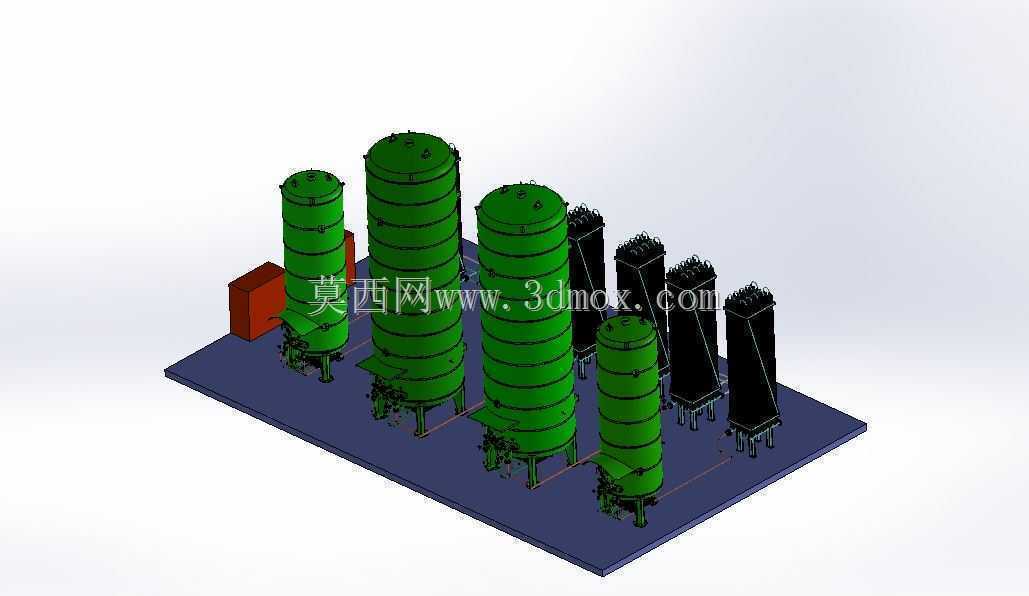

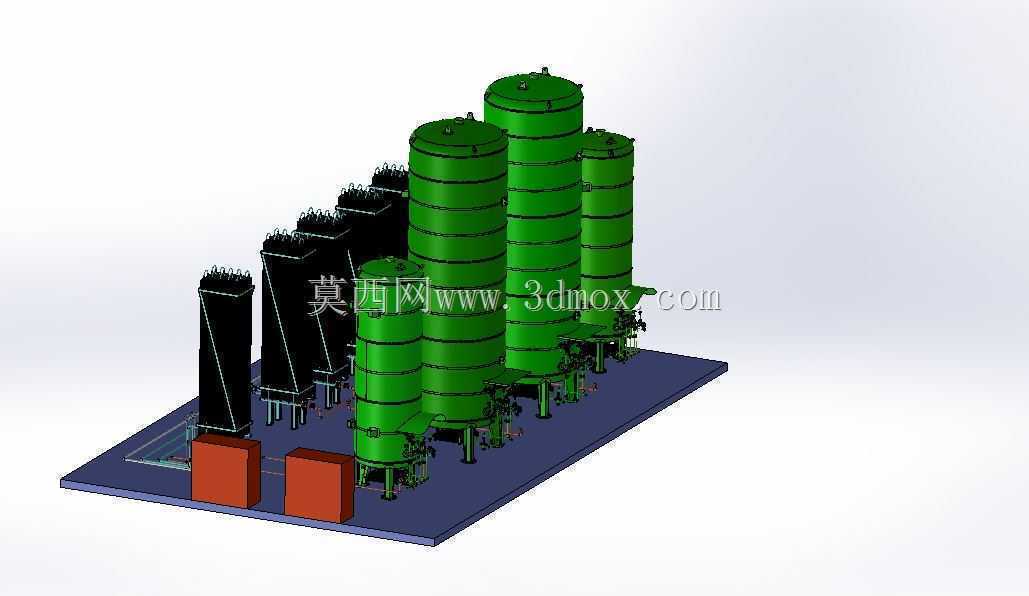

　　这套低温场成套装置的三维结构，核心面向工业气体低温储配、深冷工艺供料场景搭建，常见于空分装置下游储供单元、特种冶金冷却介质供给、化工深冷反应原料缓存工段，也可适配实验室级低温介质集中供应站的布局参考。整套装置采用撬装集成式布局思路，所有核心储槽、管廊支架、阀组单元、缓冲模块全部集成在统一的钢制底座上，省去现场分散安装的对位校准工作量，运输时可作为整体单元吊装，进场后仅需连接外部进出管线与电控线路即可投用，大幅缩短现场施工周期。

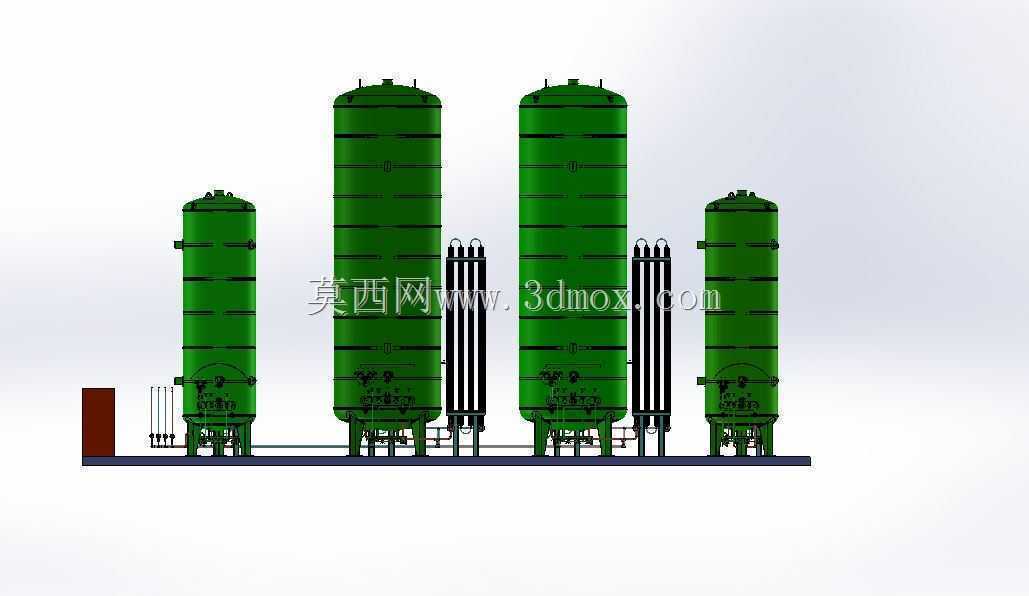

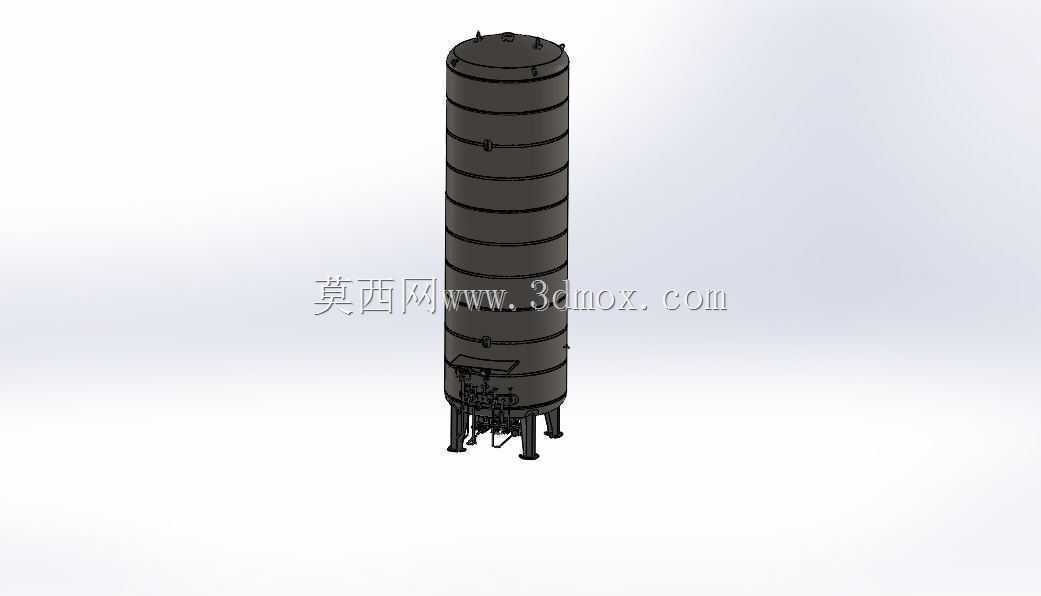

　　从结构组成来看，核心储液单元采用多台不同容积的立式真空储槽并排布置，储槽为圆柱形筒体搭配上下标准椭圆封头，外壁设置多层绝热支撑结构，底部通过支腿与撬装底座刚性连接，支腿位置预留了地脚螺栓安装孔，可适配不同场地的固定需求。储槽之间通过统一标高的工艺管线连通，管线上依次配置切断阀、安全阀、调压阀组与压力检测接口，所有管线沿撬座边缘的立式支架排布，支架采用型钢焊接成型，既作为管线支撑，也可作为现场巡检的临时扶手结构，避免管线悬空产生的振动应力。

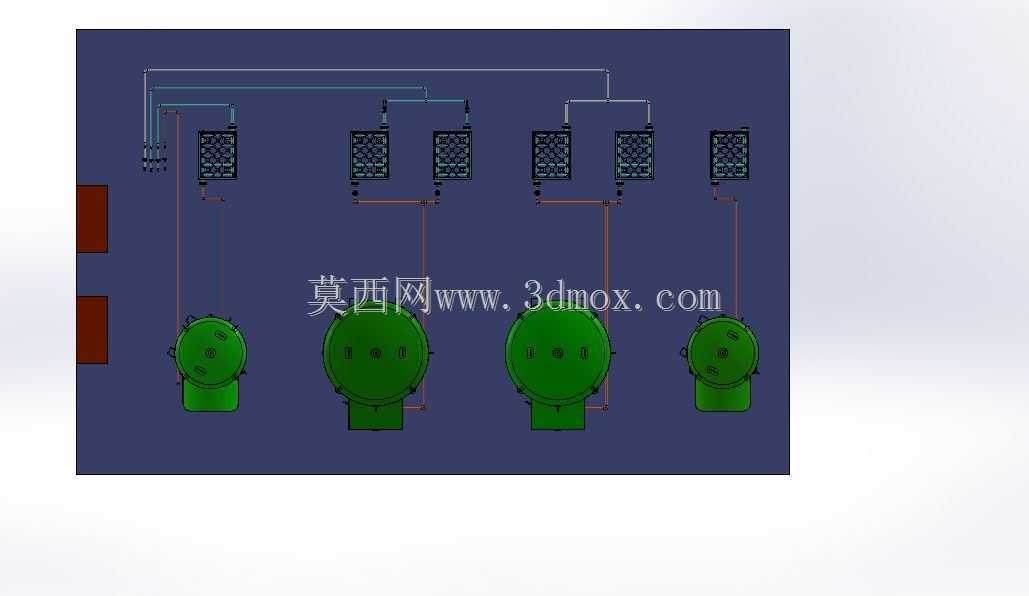

　　设计阶段优先考虑了操作与检修的空间边界，储槽顶部的操作平台预留了足够的阀门操作空间，相邻储槽之间的净距满足人员侧身通行与常规检修工具的操作需求，撬座前端设置的两个方形缓冲模块，分别为气液分离罐与紧急排放收集单元，模块与主储槽之间的管线采用柔性连接结构，可抵消低温工况下管线冷缩产生的位移应力，避免焊缝拉裂。整套装置的外形尺寸按照标准集装箱运输边界控制，宽度不超过道路运输限宽要求，高度满足常规厂区管廊下方通行的净空要求，底座的吊点位置经过重心核算，吊装时可保证整体平衡，不会出现侧倾风险。

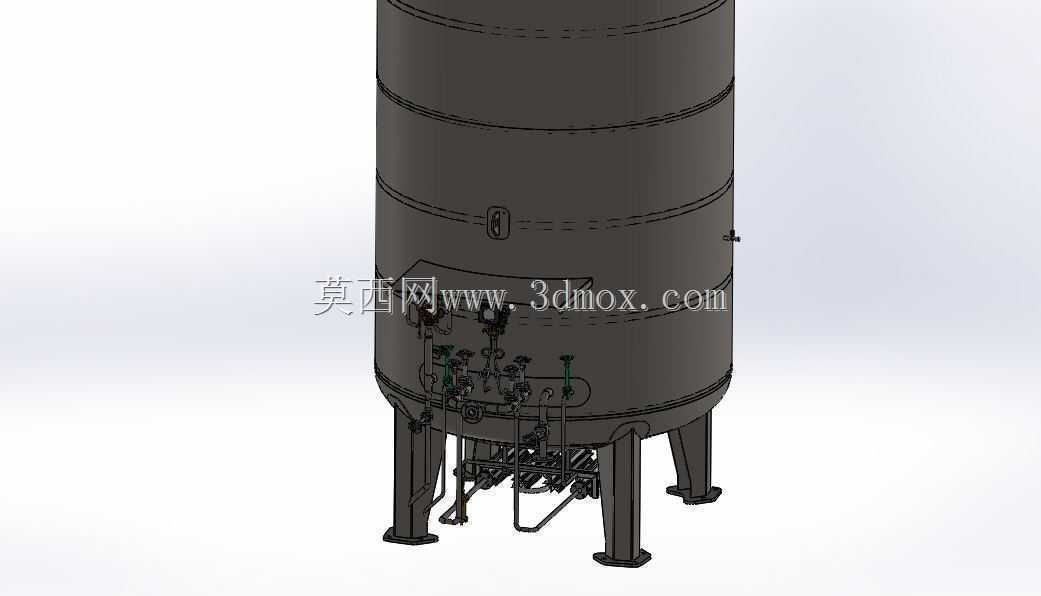

　　功能层面，这套装置可实现低温液态介质的储存、稳压输出、超压泄放、气液分离全流程功能，不同容积的储槽搭配可适配波动较大的用液需求，在用液低谷时存储多余介质，高峰时多槽同时供液保证压力稳定。管线上的阀组采用成排布置，所有操作手柄朝向巡检通道一侧，操作人员无需进入设备间隙即可完成开关操作，安全阀的排放口统一引至撬座边缘的集中排放管，避免低温介质直接排放到巡检区域造成冻伤风险。

　　建模过程中对所有结构的安装干涉做了全位校验，储槽支腿与底座的连接位置避开了底座的加强筋焊缝，管线支架的安装螺栓预留了足够的扳手操作空间，阀组的手轮操作范围不会与相邻管线、结构件产生碰撞。考虑到低温工况的材料特性，所有与低温介质接触的部件均按照耐低温材料的物理特性设置了冷缩补偿间隙，管线的固定点与滑动点做了明确区分，滑动支架的长圆孔长度满足最低工作温度下的管线收缩量要求，避免冷缩应力拉坏管线或支架。

　　整套布局没有采用冗余的装饰性结构，所有部件均服务于介质储供的核心功能，撬座表面预留了花纹钢板铺设的位置，现场安装后可直接作为巡检通道使用，无需额外搭建操作平台。储槽顶部的安全附件位置集中布置，日常校验时无需在多个储槽之间长距离移动，降低运维工作量。从安装边界来看，整套装置的外部接口全部集中在撬座的同一侧，包括进液管、出液管、放空管、仪表电缆接口，现场对接时无需绕装置排布管线，进一步压缩了安装所需的场地空间，也便于后期管线的日常巡检与维护。
