立式带传动辊压进料加工设备结构

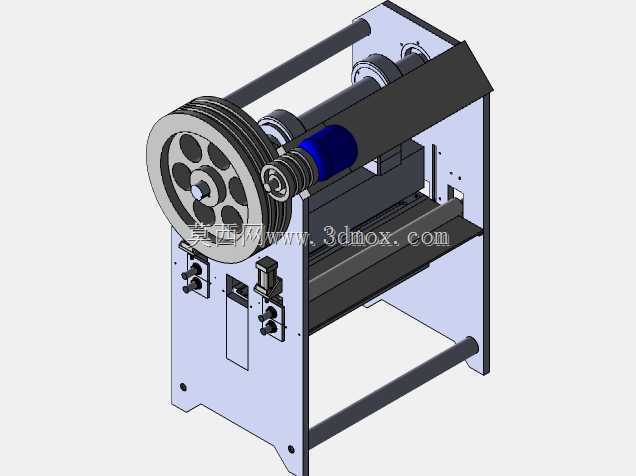

　　这套辊压进料设备的结构设计，核心面向木工板材、薄金属带材的连续压平、定厚送进作业场景，在小型家具加工厂、五金钣金件加工的产线前段工位十分常见，主要承担待加工坯料的自动输送与预压整平功能，避免人工送料时的定位偏移、压伤风险，也能匹配后端裁切、成型工序的进料节拍要求。从结构布局来看，设备采用立式开式机架设计，两侧立式支撑板通过底部横向连接梁、上部辊组安装座形成刚性框架，机架板材预留的安装孔位兼顾了地脚固定与后期护罩加装的需求，整体安装边界控制在紧凑的工位占地范围内，不需要额外做复杂的地基预埋，普通硬化车间地面即可通过膨胀螺栓完成固定，适配小型加工车间的工位灵活调整需求。传动端采用多槽带轮的减速传动结构，大直径带轮搭配多根V带传递动力，

　　相比齿轮直连传动能更好吸收进料时的冲击载荷，当坯料厚度出现小幅超差卡滞时，带传动的打滑特性能避免辊面或驱动电机的硬损伤，带轮外侧预留的护罩安装位，也能满足车间作业的安全防护要求，避免传动部件外露带来的安全隐患。核心作业的辊组部分，上下平行布置的压辊通过轴承座安装在机架两侧的滑槽内，侧方设置的调节螺栓结构可以精准调整上下辊的间隙值，适配不同厚度的待加工材料，辊面的加工精度直接决定了送料的平顺性与压平效果，建模时对辊轴的同轴度、轴承位的配合公差都做了对应结构预留，能直接指导后续的零件加工与装配。进料端设置的导向定位组件，可以根据坯料宽度调整挡料位置，保证材料进入辊组时的方向一致性，避免送料偏斜导致的后端加工废品，侧方安装的微动触发结构，

　　能在材料到达指定位置时给出信号，匹配后端设备的动作联锁，实现整线的自动化连续作业。设计过程中优先考虑了车间日常维护的便捷性，带轮、轴承座等易损件的安装位置都预留了足够的操作空间，不需要拆解整体机架即可完成皮带更换、轴承润滑等日常维保作业，机架底部的镂空结构既减轻了整体设备重量，也方便加工过程中废屑、粉尘的掉落清理，避免碎屑堆积在机架内部导致的卡滞、锈蚀问题。从受力角度分析，两侧立式支撑板的厚度、连接梁的截面尺寸都经过载荷校核，在最大压辊压紧力工况下不会出现明显的结构变形，保证辊组间隙的一致性，避免长期使用后机架变形导致的进料跑偏、压合厚度不均问题。驱动端的轴承座采用剖分式安装结构，拆装维护时不需要完全拆解辊组即可完成轴承更换，

　　大幅降低了设备停机维保的时间成本。设备的出料端预留了接料导板的安装接口，可以根据后端工序的需求加装不同角度的导料结构，直接对接裁切台、成型机等后续设备，不需要额外做转接结构设计，整体结构的通用性较强，只需要调整辊面材质、间隙调节范围，就能适配木材、薄铝板、绝缘板材等多种不同材质的进料加工作业需求。
