异径斜接分支管路连接结构

　　在流体输送管网的布设场景中，这类斜接分支管路结构是管路系统改向、分流作业里十分常见的连接构件，常应用在市政给排水管线、工业工艺物料输送管路、暖通空调循环水系统、小型化工介质输送支路的布设环节，用来实现主输送管路与侧向支路的连通，满足单路主管向不同方位支路分配输送介质的实际需求。和常规正三通的垂直分支结构不同，该结构采用斜向接出的分支形式，能大幅降低介质流经分支位置时的局部阻力损失，减少介质在拐角处的湍流、涡旋现象，尤其适配对输送压力损失控制要求较高的管路场景，比如洁净流体输送、低压重力流管路、对流速稳定性有要求的循环管路系统，能有效避免常规直角三通带来的介质冲蚀、噪音偏大、局部压损过高的问题。从结构设计逻辑来看，

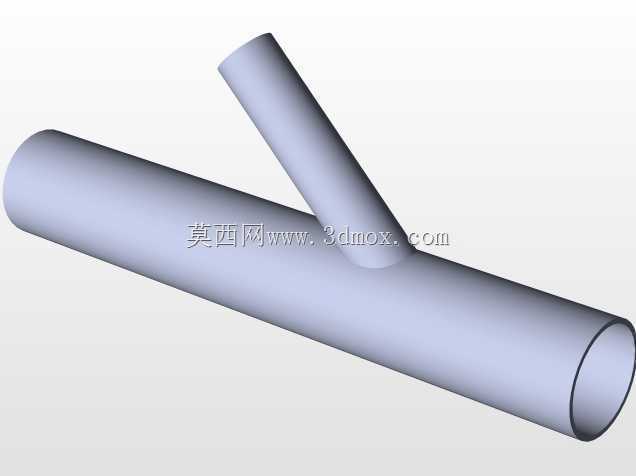

　　建模时优先保证主管与支管的相贯线完全贴合，两个管段采用等壁厚的空心圆管结构，相贯位置做了平滑的圆弧过渡处理，没有尖锐的连接棱角，一方面能降低介质流动时的局部阻力，另一方面也能避免焊接加工时出现应力集中的问题，提升连接位置的结构强度。主管整体为通长的等径直圆管，两端保留足够的直管段长度，满足现场安装时法兰对接、焊接套丝的操作空间需求，不会因为分支结构距离管端过近导致安装工具无法操作；支管以固定倾斜角度从主管侧壁接出，支管轴线与主管轴线形成稳定的锐角夹角，支管同样保留足够的外接直管段，方便和后续支路管线进行连接。设计过程中需要重点控制相贯线的切割精度，保证两个管段拼接时的贴合间隙控制在焊接工艺允许的公差范围内，

　　同时要校核分支位置的结构强度，因为介质流经分支位置时会对管壁产生额外的冲击载荷，尤其是带压输送的管路，斜接结构的受力分布比直角三通更均匀，能分散介质冲击带来的应力，降低连接位置开裂、泄漏的风险。在安装边界的适配性上，该结构可以根据实际管路的公称通径、输送压力等级调整主管与支管的管径比例、壁厚参数以及斜接角度，既可以用于金属材质的焊接管路，也可以适配塑料材质的粘接、热熔连接管路，不同材质应用场景下只需要调整过渡圆角的大小、管端的连接结构形式即可，不需要改动整体的分支布局逻辑。实际工程应用里，这类斜接分支结构相比成品三通的适配性更强，在现场改造、非标准角度支路布设的场景中，不需要额外定制特殊角度的成品管件，

　　直接根据现场管路的走向参数建模加工即可，能大幅降低非标准管路布设的成本，缩短现场施工的周期。建模时对管段的内外壁同轴度、相贯位置的壁厚均匀性都做了对应控制，避免出现局部壁厚过薄导致承压能力不足的问题，管端的截面保持与管轴线垂直，保证和后续直管段连接时的同轴度，减少管路安装后的错位应力。对于输送含固体颗粒的浆液类介质的场景，这种斜向分支的结构还能减少颗粒在分支拐角处的沉积，避免管路长期运行后出现堵塞的问题，因为斜向的流道更顺畅，介质携带颗粒流经时不容易形成滞留死角，这也是很多浆液输送、排污管路优先选用斜接分支结构的核心原因。
