立式50升臭气净化处理罐体结构设计

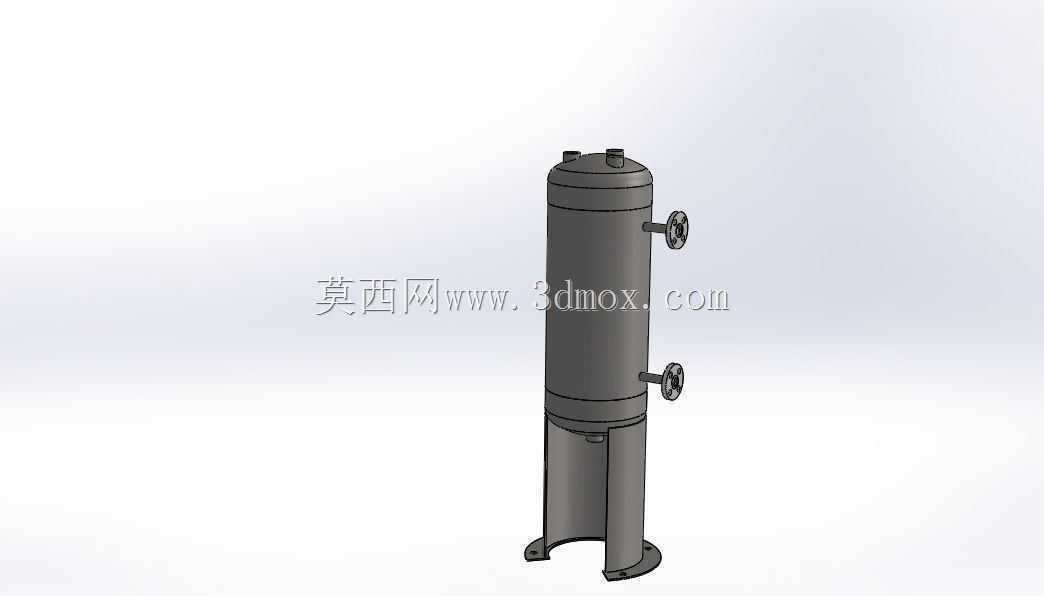

　　这款立式罐体结构的臭气处理装置，核心应用场景集中在中小型生产车间的局部废气收集处理、实验室通风系统末端臭气消解、小型污水处理站的异味气体预处理环节，针对低浓度、间歇性排放的恶臭气体做净化处理，可适配风量波动不大的废气排放工况，安装位置多选择在车间外墙边、设备层角落或者室外通风良好的硬质平整地面，不需要额外搭建大型混凝土基础，仅需做普通的地脚螺栓固定即可满足安装稳定性要求。从结构设计逻辑来看，整体采用立式圆柱罐体布局，主要是考虑到相同容积下圆柱罐体的承压能力更均匀，立式布置能最大程度压缩设备的水平占地面积，对于场地空间紧张的中小规模项目来说适配性更强。罐体底部设计了三个均匀分布的支腿结构，支腿底部带安装地脚板，

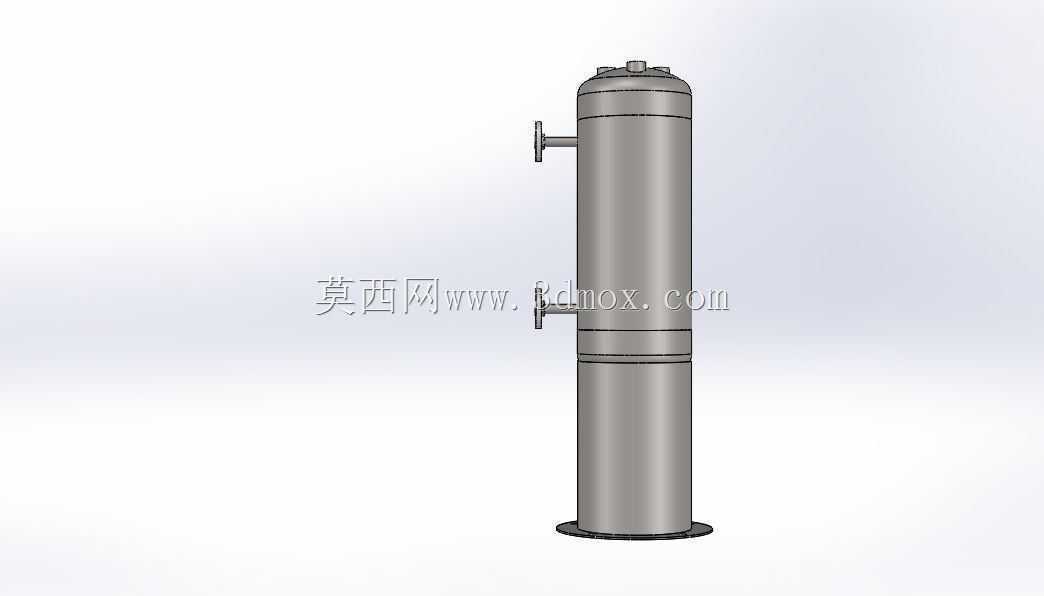

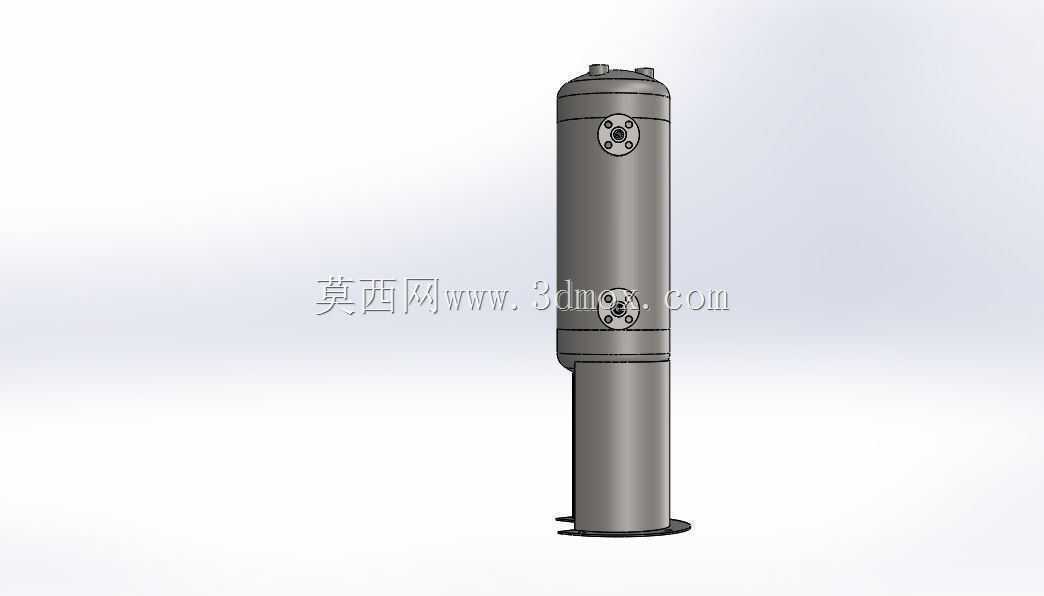

　　安装时可根据现场地面平整度调整垫片厚度，保证罐体垂直度偏差控制在合理范围内，避免内部填料偏载导致气流分布不均。罐体侧面设置了两个侧装式接口，上下错位布置，分别对应不同的工艺接口需求：靠下位置的接口可作为进气口或者排污口使用，靠上位置的接口可作为出气口或者药剂加注口，接口采用标准法兰连接形式，方便现场对接管道时快速拆装，不需要在现场做额外的焊接作业，降低现场安装的施工难度。罐体顶部设置了两个小尺寸的管嘴接口，可用来安装压力表、安全阀或者排气阀，实时监测罐体内部的压力状态，当内部压力超过设定阈值时可自动泄压，避免罐体超压运行带来的安全隐患。罐体内部的腔体预留了足够的填料安装空间，可根据实际处理的臭气成分选择对应的吸附填料、

　　化学喷淋层或者生物滤料，气流从下部接口进入罐体后，自下而上穿过内部的填料层，臭气中的异味成分与填料充分接触反应后，净化后的气体从上部接口排出，整个气流路径没有急弯或者突变截面，能最大程度降低气流通过设备时的阻力损失，减少前端引风机的功率损耗。从外形尺寸边界来看，罐体整体高度适配常规的车间层高，安装后顶部距离天花板或者上部遮挡物预留足够的检修空间，方便后期更换内部填料、检修阀门配件；罐体的外径尺寸控制在合理范围内，运输时可通过普通货运车辆装载，不需要申请超限运输许可，降低物流转运的成本。设计时还考虑了设备的维护便利性，罐体的法兰连接位置都预留了足够的扳手操作空间，支腿的高度设置也保证罐体底部距离地面有足够的操作空间，

　　方便后期打开底部排污口清理沉积的废液或者杂质。在实际选型适配时，这款50升容积的净化装置可处理的废气风量匹配小型废气排放点，不需要并联多台设备即可满足单点位的臭气处理需求，对于多个分散的小风量排放点，也可单独配置在每个排放点位置，减少集中收集管道的铺设长度，降低整个废气处理系统的整体投资。罐体的壁厚选择根据常规的低压运行工况做了匹配，可承受日常运行时的微正压或者微负压状态，不会因为风机启停带来的压力波动出现罐体变形的问题。侧面安装的两个手轮式阀门，可分别控制对应管路的通断，阀门采用直通式结构，流道阻力小，开关操作力矩适中，现场操作人员不需要借助额外工具即可手动完成开关操作。
