带法兰凸缘的直通式过滤接头结构

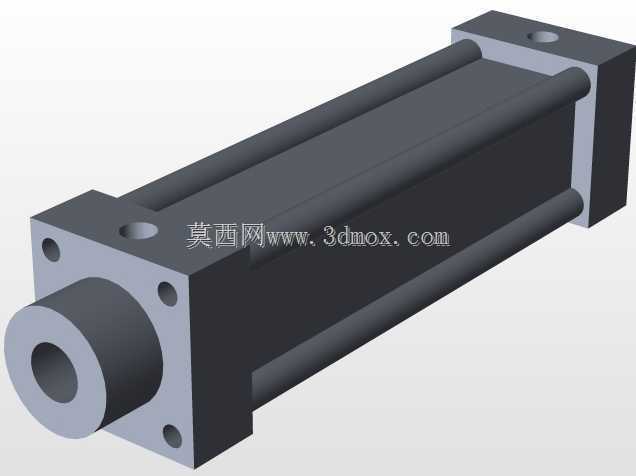

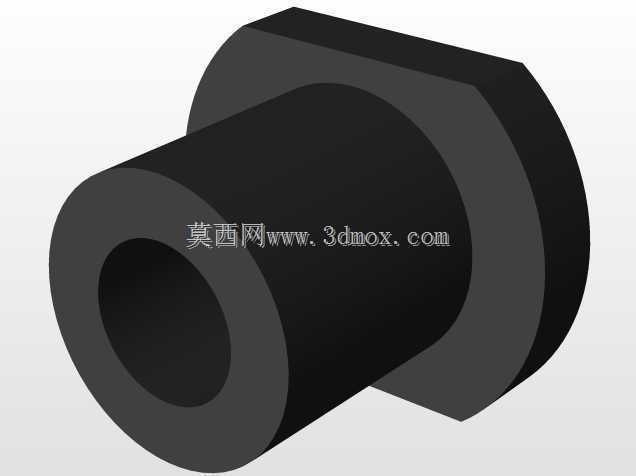

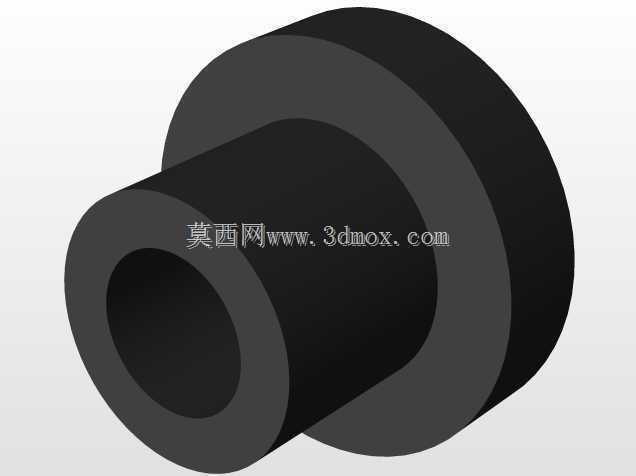

　　在流体输送管路的布设场景里，这类带单侧法兰凸缘的直通过滤构件，常被布置在泵阀入口、精密计量元件前端的管段上，用来拦截流体裹挟的硬质颗粒、絮状杂质，避免杂质进入下游核心元件造成流道划伤、密封面磨损或者卡滞故障，在液压站供油回路、循环水支路、低压气动管路里都能见到同结构构件的应用。从结构设计逻辑来看，构件采用同轴回转体构型，主体为等径中空筒体，一端延伸出直径更大的环形法兰凸台，这种构型的优势在于加工时可直接通过棒料车削一次成型，不需要额外拼接焊接，能减少焊缝带来的泄漏风险，同时法兰凸台可以直接贴合管路端盖或者设备安装面，通过周向布置的紧固件完成压紧固定，不需要额外加工过渡接头，能压缩管路安装的轴向空间。筒体的内孔为通径设计，

　　过滤组件通常内嵌在筒体中段的空腔内，流体从筒体开口端进入，穿过滤层后从法兰端的中心孔流出，杂质被截留在滤层迎流侧，日常维护时只需要拆开法兰端的压盖，就能取出滤层进行冲洗或者更换，不需要将整个构件从管路上完全拆卸，能降低运维的拆装工作量。从安装边界的尺寸逻辑来看，法兰凸缘的外径比筒体直径大出30%到40%，这个尺寸比例是经过受力校核的，既保证法兰端面有足够的压紧面积放置密封垫片，避免压紧时垫片被挤出密封面，又不会因为凸缘直径过大造成材料浪费、安装时和周边管路构件产生空间干涉。筒体的长度和内径的比例控制在1.5:1左右，这个比例下内部滤层有足够的过滤面积，不会因为滤层过短造成纳污容量不足、频繁需要维护，

　　同时也不会因为筒体过长造成管路流阻过大，影响流体输送效率。筒体的外圆面做了粗糙度控制，表面没有突兀的凸起或者棱角，一方面是避免安装时划伤操作人员的防护手套，另一方面如果管路需要做保温层包裹，光滑的外圆面能让保温棉更好地贴合，减少保温层的缝隙。法兰端的端面加工有环形的密封槽，可适配O型圈或者平垫片的安装，密封槽的深度和宽度按照常用密封件的尺寸公差设计，不需要定制特殊规格的密封件，现场运维时可以快速替换备件。在实际选型适配时，需要根据管路的工作压力匹配筒体的壁厚，低压循环水场景下壁厚满足结构刚性即可，高压液压回路场景则需要适当增加筒体和法兰的壁厚，同时校核法兰螺栓孔的分布圆直径，保证紧固件的压紧力能均匀作用在密封面上，

　　避免局部压紧力不足造成泄漏。这类构件的建模过程需要重点保证同轴度公差，筒体的内孔、外圆和法兰凸缘的同轴度需要控制在合理范围内，否则安装后会出现管路偏心，强行对接时会产生额外的装配应力，长期运行下容易出现应力开裂。另外法兰端面和筒体轴线的垂直度也需要重点控制，否则压紧密封垫片时会出现单侧间隙，造成流体渗漏。建模时可以先绘制回转截面草图，通过旋转特征生成主体结构，再根据安装需求在法兰端加工螺栓孔、密封槽等细节，所有的倒角和圆角都按照机械加工的工艺要求设置，避免出现尖锐棱边，也方便后续加工时的刀具走刀，减少加工应力集中的风险。
