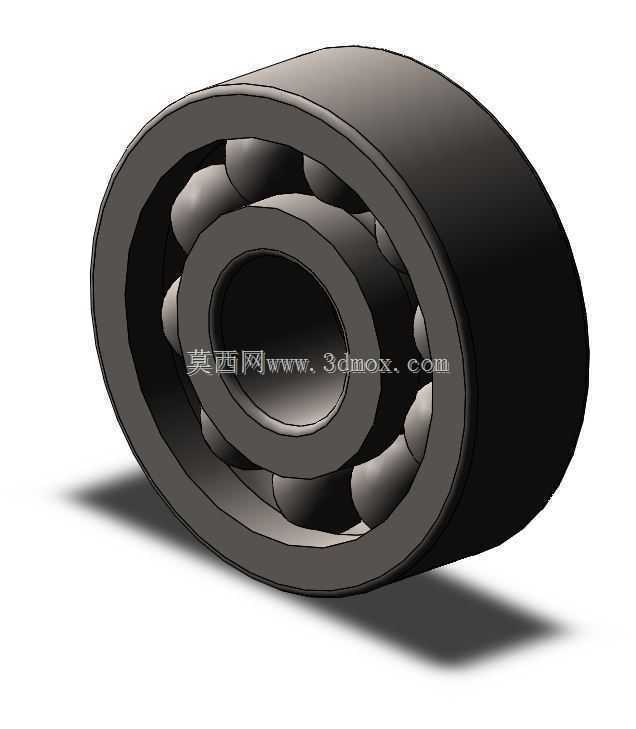

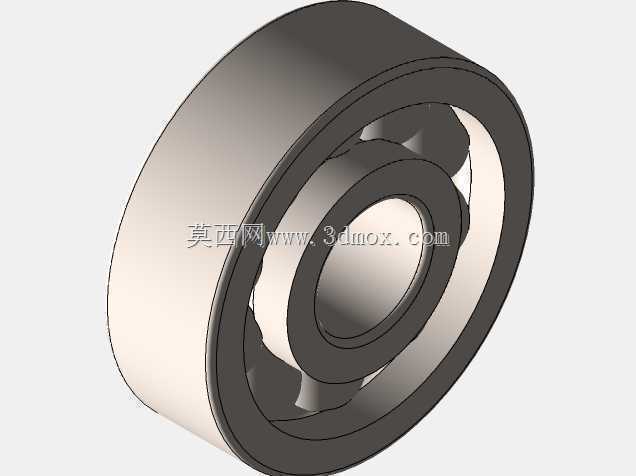

带参数深沟滚珠轴承三维结构设计

　　做传动结构设计的工程师都清楚，旋转副的支承选型直接决定整套机构的运行寿命与传动精度，这类带完整参数的滚珠轴承三维模型，能在方案设计阶段省去大量重复建模的时间，也能避免手动建模时的结构偏差导致后续装配干涉。从实际应用场景来看，这类滚珠轴承覆盖的工况极广，小到桌面级3D打印机的送料辊支承、小型伺服电机的输出端定位，大到输送线的从动辊筒、普通机床的进给轴辅助支承，只要是中低载荷、中等转速的旋转传动场景，都能见到这类轴承的身影，它不需要额外的复杂润滑附件，常规脂润滑就能满足长时间运行需求，维护成本远低于滑动轴承类支承结构。

　　从结构设计思路来看，这个模型完整还原了深沟滚珠轴承的核心组成：外圈与安装座孔采用基轴制过渡配合，安装时通常通过轴承端盖压紧外圈端面实现轴向定位，外圈的外圆柱面粗糙度、圆柱度公差直接影响配合后的同轴度，建模时严格遵循了标准件的尺寸公差逻辑，没有随意修改配合面的形位参数；内圈与旋转轴采用基孔制过盈配合，靠轴肩与锁紧件实现内圈的轴向固定，内圈的滚道曲率与滚动体的曲率匹配度经过参数化约束，滚动体与滚道的接触角控制在零位附近，保证承受纯径向载荷时的应力分布均匀，不会出现局部应力集中导致的早期点蚀失效。保持架采用浪形冲压结构，均匀分隔每一颗钢质滚动体，避免滚动体在运转过程中相互摩擦碰撞，建模时保留了保持架的兜孔间隙，这个间隙量是经过实际工况验证的，既不会让滚动体在兜孔内出现过大窜动，也不会因为间隙过小导致运转卡滞。

　　从安装边界尺寸来看，模型的所有配合尺寸都遵循标准件的参数规范，内圈内径、外圈外径、轴承宽度三个核心安装尺寸完全适配常规的安装座与轴径设计，工程师在做装配设计时，不需要额外调整周边零件的安装位尺寸，直接调用模型就能完成装配约束，同时模型预留了密封件的安装槽位，如果是有防尘、防切削液需求的工况，可以直接在对应槽位加装接触式或非接触式密封圈，不需要对轴承本体结构做二次修改。在功能特性层面，这类滚珠轴承的径向承载能力适配多数常规传动场景，同时能承受一定量的双向轴向载荷，在轴系出现少量热伸长时，能通过滚道与滚动体的相对位移补偿轴向窜动，不会因为轴的热胀冷缩出现卡滞问题。建模时对滚道的淬硬层区域做了结构区分，能让后续做有限元分析的工程师直接赋予对应材料属性，不用再额外拆分零件结构，滚动体的数量、直径都经过参数化关联，修改核心参数就能快速生成同系列不同规格的轴承模型，适配不同载荷等级的设计需求。

　　实际做设备装配调试时，这类轴承的安装也有明确的工艺要求，压装时不能直接敲击滚动体或者保持架，必须通过专用套筒均匀施力在内圈或外圈的配合端面上，模型的端面倒角尺寸完全符合安装工艺要求，能引导轴承顺利压入座孔或轴径，不会出现安装时的卡滞、啃伤配合面的问题。对于做非标设备设计的工程师来说，这类参数化的轴承模型能大幅提升方案设计效率，不需要在标准件建模上耗费过多时间，能把更多精力放在传动逻辑、载荷校核的核心工作上，同时模型的结构细节完整，做装配干涉检查时能准确识别周边零件与轴承密封件、保持架的间隙，避免实际加工装配时出现零件干涉的问题。在做运动仿真时，模型的各零件约束关系已经预设完成，只需要给内圈添加旋转驱动就能模拟轴承的实际运转状态，能直观验证保持架、滚动体的运动轨迹是否存在异常，提前排查结构设计的潜在问题。
