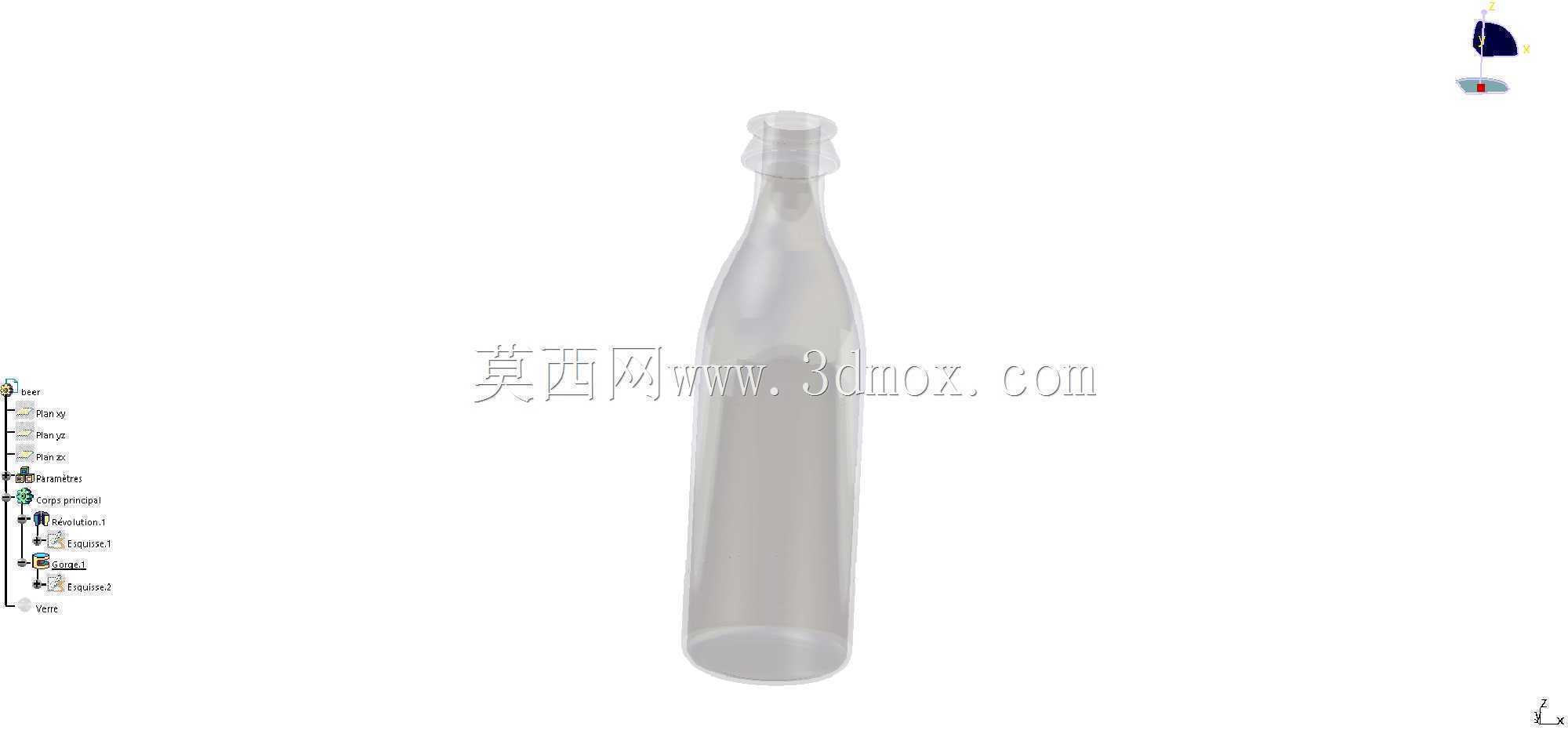

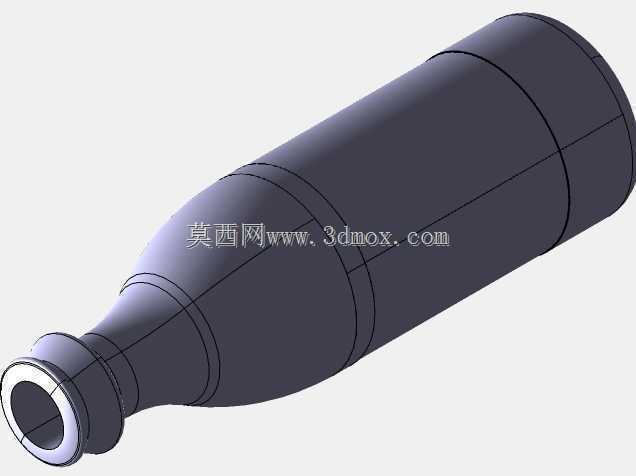

透明玻璃啤酒瓶结构设计三维数模

　　本次完成的啤酒瓶三维结构数模，核心围绕酒水灌装生产线的适配需求展开设计，建模过程中优先考虑了玻璃吹制成型的工艺特性，以及后续灌装、压盖、贴标、运输全链路的使用边界。从实际应用场景来看，该瓶型可直接对接现有主流啤酒灌装线的拨瓶轮、导板、压盖头工位，无需额外调整设备工装参数，适配每分钟300-600瓶的中高速灌装节拍，瓶身的曲面过渡经过曲率连续校验，在洗瓶环节的喷淋水流可顺着瓶壁弧度无死角冲刷内壁，避免残留酒液或清洗液堆积。

　　设计思路上，首先确定了瓶口的标准尺寸边界，采用通用皇冠盖压合的瓶口结构，瓶口外径、锁口环的高度与倒角尺寸完全匹配行业通用压盖模具，压合后密封胶圈的压缩量控制在合理区间，既保证运输过程中不漏气、不渗酒，也能让消费者开瓶时的启力处于合适范围，不会出现过紧难开或者过松松盖的问题。瓶肩位置采用缓过渡曲面设计，没有尖锐的棱角结构，一方面降低玻璃吹制过程中厚薄不均导致的应力集中问题，减少冷爆、炸瓶的概率，另一方面在装箱、堆码过程中，瓶肩与相邻瓶身的接触为面接触而非点接触，降低运输颠簸中的碰撞破损率。

　　瓶身主体采用等壁厚设计，标称壁厚控制在3mm左右，底部做了内凹的球面结构，同时设置了一圈凸起的支撑环，让瓶子站立在输送链板上时接触平稳，不会因为链板缝隙或者轻微倾斜出现倒瓶问题，底部的内凹结构也能抵消玻璃冷却过程中的底部收缩变形，避免放置时出现打转、放不平的情况。瓶身的直段部分预留了足够的贴标区域，曲面的圆柱度误差控制在贴标工艺允许的范围内，贴标后标签不会起皱、翘边，同时直段的直径尺寸适配现有标准周转箱、塑膜包装的卡位尺寸，装箱时每瓶的间隙均匀，堆码六层时底层瓶的承重在玻璃材料的许用应力范围内，不会出现压裂问题。

　　建模过程中对所有过渡圆角做了工艺校验，所有外表面的圆角半径不小于2mm，内表面圆角半径不小于1.5mm，避免玻璃液在模具内流动时出现积料、缺料的问题，瓶身的重心经过配重计算，装满酒液后重心位于瓶身总高度的三分之一偏下位置，手持瓶颈或者瓶身中部时都有较好的握持稳定性，倾倒酒液时水流平稳，不会出现断流、洒漏的情况。另外针对回收使用的场景，瓶身的结构做了抗冲击优化，在1.2米高度自由跌落至水泥地面的模拟工况下，瓶身的应力分布未超过玻璃的抗冲击强度阈值，可满足多次周转回收使用的强度要求，同时瓶口的磨损余量经过核算，可承受至少20次的压盖、开盖循环而不出现密封失效问题。

　　整个数模的曲面质量达到G2连续，可直接用于后续的模具设计、灌装线仿真、包装跌落模拟等工作，所有结构尺寸都经过实际生产场景的反向校验，没有脱离工艺的理想化结构，每一处曲面、倒角、壁厚的设计都对应实际生产、运输、使用环节的具体需求，不存在冗余结构或者工艺无法实现的造型。
